Máy Cắt Chân Không VPR Mitsubishi Và Cầu Dao Điện Thông Thường Khác Nhau Thế Nào?

05-10-2026 14:45

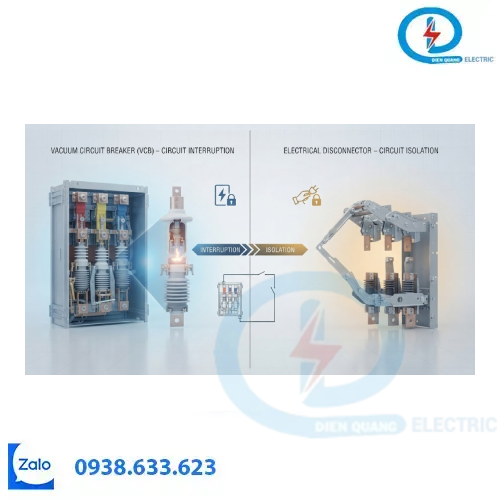

1. Máy cắt chân không VPR là gì?

VPR là máy cắt chân không sử dụng buồng cắt chân không để thực hiện quá trình ngắt dòng điện.

Trong hệ thống trung thế, máy cắt có thể được điều khiển đóng/cắt theo yêu cầu vận hành hoặc nhận tín hiệu trip từ hệ thống bảo vệ.

Do đó, VCB là một phần quan trọng trong hệ thống đóng cắt và bảo vệ điện trung thế.

2. Cầu dao điện thông thường là gì?

“Cầu dao điện thông thường” là cách gọi khá rộng và có thể bao gồm nhiều loại thiết bị.

Nếu đang nói đến thiết bị cách ly/dao cách ly (isolator/disconnector), chức năng chính thường là tạo khoảng cách cách ly nhìn thấy hoặc trạng thái cách ly rõ ràng để phục vụ vận hành và bảo trì.

Thiết bị cách ly không nên được hiểu là máy cắt sự cố nếu thiết kế của nó không cho phép đóng cắt dòng sự cố.

3. Khác nhau về chức năng

Máy cắt VPR

Có thể thực hiện:

Đóng mạch.
Cắt mạch.
Cắt dòng sự cố trong giới hạn kỹ thuật.
Nhận tín hiệu trip từ relay bảo vệ.
Phối hợp với hệ thống điều khiển.
Cô lập phần mạch theo thiết kế.

Thiết bị cách ly

Chủ yếu phục vụ:

Cách ly mạch.
Tạo trạng thái an toàn cho công tác bảo trì.
Phân đoạn hệ thống theo thiết kế.
Xác nhận trạng thái cách ly.

Chức năng cụ thể phải dựa trên loại thiết bị và tiêu chuẩn áp dụng.

4. Không phải cầu dao nào cũng có thể cắt dòng ngắn mạch

Đây là điểm rất quan trọng.

Một thiết bị cách ly thông thường không thể mặc nhiên được sử dụng thay cho máy cắt khi xảy ra dòng sự cố.

Máy cắt được thiết kế và thử nghiệm với các thông số liên quan đến khả năng đóng cắt và cắt ngắn mạch.

Trong khi đó, thiết bị cách ly thường có nhiệm vụ chính là cô lập mạch, không phải xử lý dòng sự cố như máy cắt.

5. VPR thường được sử dụng ở đâu?

Máy cắt chân không VPR có thể được sử dụng trong:

Tủ điện trung thế.
Trạm biến áp.
Hệ thống phân phối trung thế.
Nhà máy.
Hệ thống điện công nghiệp.
Các nhánh cấp nguồn trung thế.

6. Thiết bị cách ly thường được sử dụng ở đâu?

Thiết bị cách ly có thể được bố trí trong hệ thống điện để tạo trạng thái cách ly phục vụ:

Bảo trì.
Sửa chữa.
Kiểm tra thiết bị.
Phân đoạn hệ thống.
Thực hiện quy trình vận hành an toàn.

Cách bố trí và trình tự thao tác phụ thuộc vào sơ đồ và thiết kế của hệ thống.

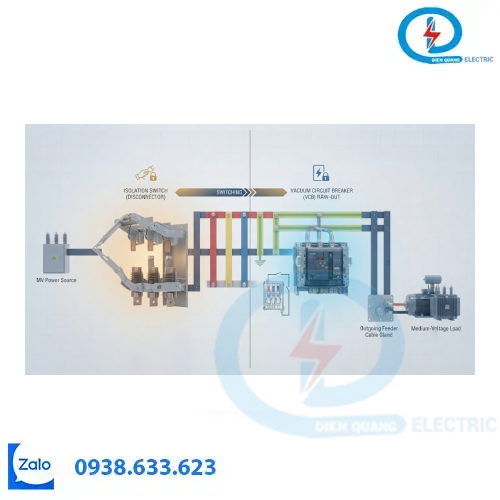

7. Hai thiết bị có thể được sử dụng cùng nhau

Trong hệ thống điện trung thế, máy cắt và thiết bị cách ly có thể phối hợp với nhau.

Một cấu hình đơn giản có thể hình dung:

Nguồn → Thiết bị cách ly → VCB → Phụ tải

hoặc theo cấu hình cụ thể của tủ điện.

Trong đó:

VCB: thực hiện đóng/cắt mạch theo chức năng của máy cắt.

Thiết bị cách ly: hỗ trợ tạo trạng thái cách ly để phục vụ vận hành và bảo trì.

Hai thiết bị có vai trò khác nhau và không nên tùy tiện thay thế cho nhau.

8. Bảng so sánh nhanh

Tiêu chí	VPR Mitsubishi – VCB	Thiết bị cách ly/cầu dao
Chức năng chính	Đóng cắt mạch	Cách ly mạch
Cắt dòng sự cố	Có, trong giới hạn định mức	Không mặc nhiên có
Phối hợp relay bảo vệ	Có thể	Tùy cấu hình, nhưng không thay thế chức năng máy cắt
Ứng dụng	Đóng cắt và bảo vệ trung thế	Cách ly, bảo trì, phân đoạn
Buồng cắt chân không	Có	Không phải đặc trưng
Thay thế trực tiếp	Không	Không

Đóng cắt và cách ly là hai khái niệm khác nhau

Khi thiết kế hệ thống điện, cần phân biệt rõ máy cắt và thiết bị cách ly.

Máy Cắt Chân Không VPR Mitsubishi được sử dụng cho chức năng đóng cắt trong phạm vi kỹ thuật của thiết bị, còn thiết bị cách ly phục vụ mục đích cô lập mạch theo thiết kế.
