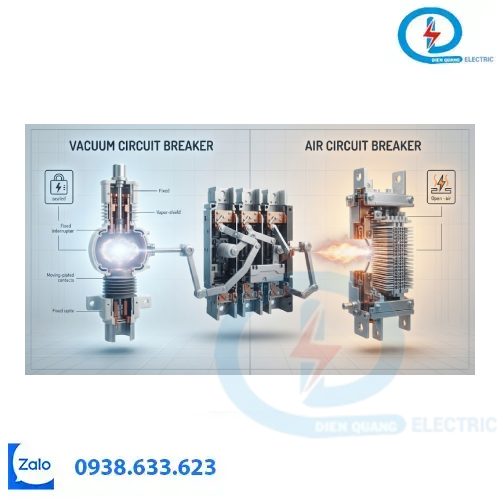

1. Khác nhau về môi trường dập hồ quang

Điểm khác biệt dễ nhận biết nhất nằm ở môi trường dập hồ quang.

Máy cắt chân không VPR sử dụng buồng cắt chân không (vacuum interrupter) để thực hiện quá trình ngắt dòng điện.

Trong khi đó, ACB sử dụng không khí làm môi trường dập hồ quang.

Do đó, cấu tạo và cơ chế dập hồ quang của hai loại máy cắt có sự khác nhau.

2. Khác nhau về cấp điện áp sử dụng

Đây là yếu tố quan trọng nhất khi phân biệt VPR và ACB.

VPR – VCB thường được sử dụng trong hệ thống điện trung thế, chẳng hạn tủ điện trung thế, trạm biến áp và hệ thống phân phối điện trung thế.

Trong khi đó, ACB chủ yếu được sử dụng trong hệ thống điện hạ thế, đặc biệt tại các tủ điện tổng và tủ phân phối có dòng điện lớn.

Vì vậy, nếu hệ thống thuộc cấp trung thế thì không thể đơn giản thay VCB bằng ACB chỉ vì hai thiết bị có cùng một giá trị dòng điện.

3. Khác nhau về cấu tạo

Máy cắt chân không VPR có các thành phần đặc trưng như:

Buồng cắt chân không.
Tiếp điểm cố định và di động.
Cơ cấu truyền động.
Mạch điều khiển.
Tiếp điểm phụ.
Các thành phần cơ khí và kết nối theo cấu hình.

ACB thường có cấu tạo đặc trưng của máy cắt hạ thế sử dụng không khí, với hệ thống tiếp điểm, buồng dập hồ quang, cơ cấu đóng cắt và bộ điều khiển/bảo vệ tùy loại.

4. Khác nhau về ứng dụng

VPR Mitsubishi

Có thể được sử dụng trong:

Tủ điện trung thế.
Trạm biến áp.
Hệ thống phân phối trung thế.
Nhà máy và hệ thống điện công nghiệp.
Các nhánh cấp nguồn trung thế.

ACB

Thường được sử dụng trong:

Tủ điện tổng hạ thế.
Tủ phân phối hạ thế.
Hệ thống điện của nhà máy.
Tòa nhà.
Công trình thương mại.
Các nhánh hạ thế có dòng điện lớn.

Ứng dụng thực tế còn phụ thuộc vào thiết kế và thông số của từng thiết bị.

5. Không nên so sánh chỉ bằng dòng điện

Một điểm dễ gây nhầm lẫn là người dùng có thể thấy VCB và ACB đều có thông số dòng điện định mức rồi cho rằng có thể thay thế cho nhau.

Thực tế, việc lựa chọn phải bắt đầu từ:

Cấp điện áp → vị trí lắp đặt → yêu cầu đóng cắt → dòng tải → khả năng cắt → cấu hình hệ thống.

Dòng điện chỉ là một trong nhiều thông số cần kiểm tra.

6. VPR và ACB trong một hệ thống có thể cùng tồn tại

Trong một hệ thống điện lớn, VCB và ACB không nhất thiết phải cạnh tranh để thay thế nhau.

Ví dụ:

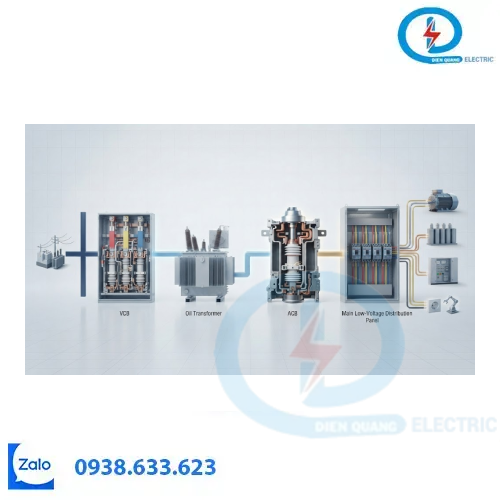

Nguồn trung thế → VCB → Máy biến áp → ACB → Tủ điện hạ thế → Phụ tải

Trong cấu hình này, VCB đảm nhiệm đóng cắt ở phía trung thế, trong khi ACB được sử dụng ở phía hạ thế.

Hai thiết bị phối hợp với nhau để tạo thành hệ thống phân phối điện nhiều cấp.

7. Bảng so sánh nhanh

Tiêu chí	VPR Mitsubishi – VCB	ACB
Môi trường dập hồ quang	Chân không	Không khí
Cấp điện áp điển hình	Trung thế	Hạ thế
Vị trí sử dụng	Tủ trung thế, trạm, phân phối MV	Tủ tổng, tủ phân phối LV
Cấu tạo	Buồng cắt chân không và cơ cấu truyền động	Tiếp điểm, buồng dập hồ quang và cơ cấu ACB
Ứng dụng	Hệ thống trung thế	Hệ thống hạ thế
Khả năng thay thế	Không thay thế trực tiếp cho ACB	Không thay thế trực tiếp cho VCB

VPR hay ACB – Chọn theo hệ thống

Không có thiết bị nào phù hợp cho mọi trường hợp. VPR Mitsubishi phù hợp với những ứng dụng trung thế theo đúng thông số và cấu hình thiết kế, trong khi ACB thường đảm nhiệm vai trò đóng cắt và bảo vệ ở cấp hạ thế.
