1. Chức năng chính của máy cắt chân không VPR

Máy cắt chân không có thể đảm nhiệm các chức năng chính như:

Đóng mạch điện.
Ngắt mạch điện.
Điều khiển việc cấp điện cho phụ tải.
Ngắt mạch khi nhận tín hiệu từ hệ thống bảo vệ.
Hỗ trợ cô lập phần mạch cần kiểm tra hoặc bảo trì theo quy trình vận hành.

Nhờ đó, máy cắt trở thành một thành phần quan trọng trong hệ thống phân phối điện trung thế.

2. Đóng và ngắt mạch điện

Một trong những chức năng cơ bản nhất của VCB là đóng và ngắt mạch điện.

Khi hệ thống cần cấp điện cho phụ tải, máy cắt được đưa về trạng thái đóng theo quy trình vận hành.

Khi cần dừng cấp điện hoặc xảy ra điều kiện yêu cầu ngắt mạch, máy cắt thực hiện thao tác mở.

Quá trình này được thực hiện thông qua cơ cấu truyền động và buồng cắt chân không.

3. Phối hợp với hệ thống bảo vệ

Máy cắt chân không không hoạt động độc lập trong một hệ thống bảo vệ điện.

Trong hệ thống trung thế, máy cắt có thể phối hợp với:

Relay bảo vệ.
Biến dòng CT.
Biến điện áp VT/PT tùy cấu hình.
Hệ thống điều khiển.
Hệ thống giám sát.

Khi hệ thống bảo vệ phát hiện một điều kiện sự cố phù hợp với cài đặt, tín hiệu có thể được gửi đến cơ cấu điều khiển máy cắt để thực hiện thao tác ngắt.

Có thể hình dung:

Sự cố → hệ thống bảo vệ phát hiện → phát lệnh → máy cắt mở → mạch được ngắt

Cấu hình thực tế phụ thuộc vào thiết kế của hệ thống.

4. Hỗ trợ bảo vệ thiết bị và hệ thống

Việc ngắt mạch khi xảy ra sự cố giúp hạn chế ảnh hưởng của sự cố đến các phần khác trong hệ thống.

Tùy thiết kế, máy cắt có thể được sử dụng trong các hệ thống bảo vệ:

Máy biến áp.
Đường dây trung thế.
Thanh cái.
Động cơ trung thế.
Các nhánh phân phối điện.

Cần lưu ý rằng máy cắt thực hiện thao tác đóng cắt, còn việc phát hiện và xác định sự cố thường do hệ thống bảo vệ đảm nhiệm.

5. Ứng dụng trong tủ điện trung thế

VPR có thể được tích hợp vào các hệ thống tủ điện trung thế để điều khiển và bảo vệ các nhánh điện.

Một hệ thống có thể bao gồm:

Nguồn → Thiết bị bảo vệ/đo lường → Máy cắt → Thanh cái hoặc phụ tải

Tùy thiết kế, máy cắt có thể được sử dụng ở các ngăn nguồn vào, ngăn xuất tuyến hoặc các ngăn dành cho phụ tải.

6. Hỗ trợ vận hành và bảo trì

Trong hệ thống điện công nghiệp, khả năng đóng cắt cũng giúp kỹ thuật viên thực hiện các thao tác vận hành theo quy trình.

Khi cần bảo trì một phần hệ thống, máy cắt có thể được sử dụng để ngắt phần mạch liên quan theo quy trình an toàn và thiết kế của tủ điện.

Việc thao tác, cô lập và tiếp địa vẫn phải tuân thủ quy trình an toàn điện của hệ thống.

7. Vì sao máy cắt chân không phù hợp với hệ thống trung thế?

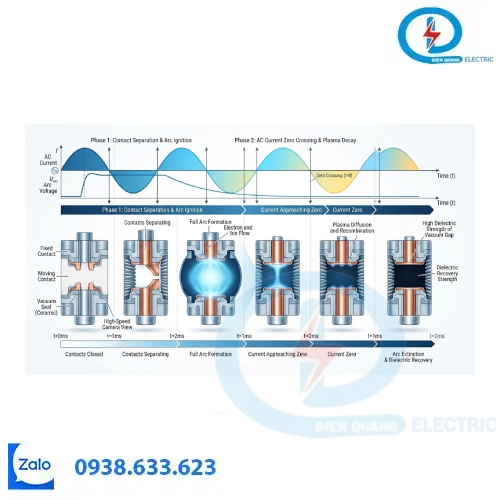

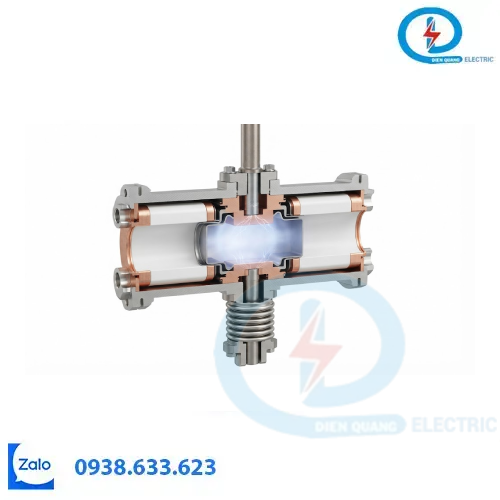

Công nghệ chân không cho phép quá trình dập hồ quang diễn ra trong buồng cắt kín.

Điều này giúp máy cắt chân không trở thành một lựa chọn phổ biến trong nhiều ứng dụng đóng cắt trung thế.

Tuy nhiên, việc lựa chọn VPR cần dựa trên điện áp định mức, dòng điện định mức, khả năng cắt và cấu hình hệ thống, thay vì chỉ dựa vào tên thiết bị.

Kết luận

Máy Cắt Chân Không VPR Mitsubishi đóng vai trò quan trọng trong việc đóng, ngắt và cô lập mạch điện trung thế theo yêu cầu vận hành và bảo vệ.

Khi được phối hợp với relay bảo vệ, CT/VT và hệ thống điều khiển phù hợp, máy cắt có thể thực hiện thao tác ngắt mạch khi nhận tín hiệu từ hệ thống bảo vệ.

👉 Nếu bạn đang thiết kế hoặc nâng cấp tủ điện trung thế, hãy kiểm tra các thông số hệ thống để lựa chọn máy cắt phù hợp.
