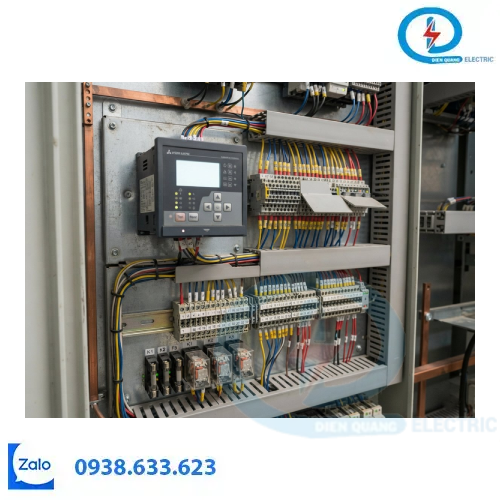

1. Vai trò của rơ le bảo vệ MELPRO Mitsubishi

Rơ le bảo vệ có nhiệm vụ giám sát các tín hiệu điện, nhận diện những điều kiện bất thường theo chức năng được thiết kế và phát lệnh cảnh báo hoặc cắt khi đáp ứng điều kiện bảo vệ đã cài đặt.

Tùy từng model MELPRO Mitsubishi, chức năng bảo vệ có thể khác nhau. Vì vậy, người sử dụng cần kiểm tra tài liệu kỹ thuật của model cụ thể để xác định các chức năng được hỗ trợ.

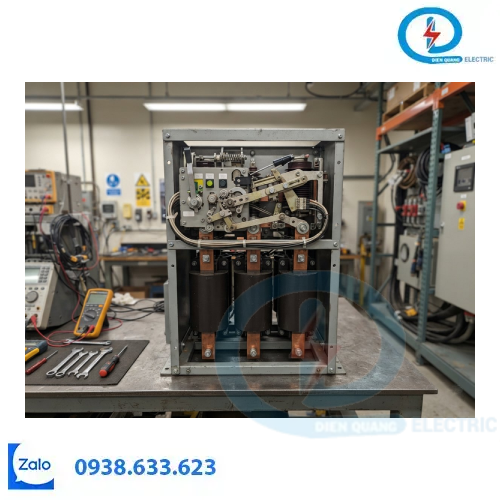

2. Vai trò của máy cắt trung thế

Máy cắt trung thế thực hiện thao tác đóng hoặc cắt mạch điện. Khi rơ le phát hiện sự cố và gửi tín hiệu cắt, máy cắt sẽ nhận lệnh thông qua mạch điều khiển để ngắt mạch theo thiết kế của hệ thống.

Nói cách khác, rơ le đảm nhiệm chức năng phát hiện và ra lệnh bảo vệ, còn máy cắt thực hiện việc ngắt dòng điện trong mạch chính.

3. Nguyên lý phối hợp giữa hai thiết bị

Quá trình phối hợp thường diễn ra theo các bước:

Bước 1: Rơ le nhận tín hiệu từ các thiết bị đo lường như biến dòng điện hoặc biến điện áp, tùy cấu hình.
Bước 2: Rơ le phân tích tín hiệu và so sánh với các điều kiện bảo vệ đã cài đặt.
Bước 3: Khi phát hiện điều kiện sự cố phù hợp, rơ le gửi tín hiệu đến mạch cắt.
Bước 4: Máy cắt nhận lệnh và thực hiện thao tác ngắt mạch.
Bước 5: Kỹ thuật viên kiểm tra nguyên nhân sự cố trước khi đưa hệ thống trở lại vận hành.

4. Những điểm cần lưu ý khi phối hợp bảo vệ

Để hệ thống hoạt động đúng thiết kế, cần kiểm tra tỷ số và đấu nối biến dòng, nguồn phụ trợ, mạch cắt, thông số cài đặt và khả năng làm việc của máy cắt. Các cấp bảo vệ cũng cần được phối hợp phù hợp để hạn chế việc cắt điện không cần thiết trên diện rộng.

Việc lựa chọn và cài đặt phải căn cứ vào sơ đồ điện, đặc tính tải, yêu cầu bảo vệ và tài liệu kỹ thuật của từng thiết bị. Công việc thử nghiệm, hiệu chỉnh hệ thống trung thế cần được thực hiện bởi nhân sự có chuyên môn.

Kết luận

Rơ le bảo vệ MELPRO Mitsubishi và máy cắt trung thế cần được phối hợp chính xác để thực hiện chức năng phát hiện và cô lập sự cố. Hiểu rõ vai trò của từng thiết bị là bước quan trọng trong quá trình thiết kế, lắp đặt và bảo trì hệ thống điện công nghiệp.

Thiết Bị Điện Quang chia sẻ kiến thức thiết bị điện nhằm hỗ trợ khách hàng tìm hiểu và lựa chọn giải pháp phù hợp với nhu cầu thực tế.
