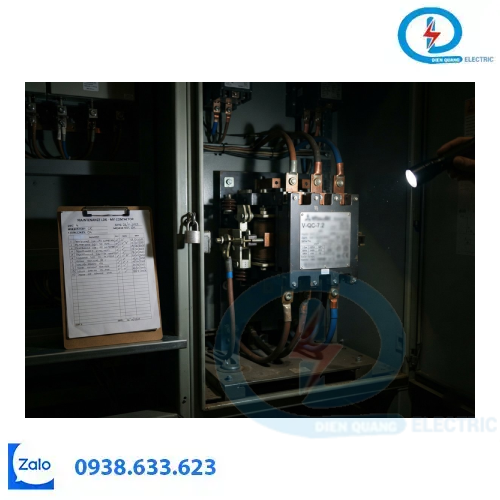

1. Tìm mã model trên thiết bị hiện hữu

Bắt đầu bằng việc thu thập thông tin nhận dạng từ nhãn thiết bị, hồ sơ bảo trì hoặc bản vẽ điện của hệ thống.

Các thông tin hữu ích gồm mã model đầy đủ, điện áp định mức, dòng điện định mức, thông tin mạch điều khiển và mã phụ kiện nếu có. Nếu nhãn bị mờ hoặc thiếu thông tin, nên đối chiếu thêm với hồ sơ kỹ thuật của tủ điện.

Việc chụp ảnh nhãn thiết bị có thể hỗ trợ tra cứu, nhưng cần bảo đảm việc tiếp cận được thực hiện trong điều kiện an toàn bởi người có chuyên môn.

2. Tra cứu catalogue đúng dòng sản phẩm

Sau khi có mã model, hãy tìm tài liệu kỹ thuật tương ứng từ nhà sản xuất hoặc kênh cung cấp tài liệu đáng tin cậy.

Cần kiểm tra xem mã sản phẩm có đúng dòng thiết bị đang sử dụng hay không, đồng thời đối chiếu các thông số và cấu hình. Không nên sử dụng thông số của sản phẩm gần giống nếu chưa xác nhận sự tương thích.

Nếu không tìm được tài liệu phù hợp, hãy yêu cầu đơn vị cung cấp hoặc kênh hỗ trợ kỹ thuật của nhà sản xuất xác minh trước khi đặt mua.

3. Đối chiếu thông số điện

Khi lựa chọn thiết bị thay thế, cần kiểm tra tối thiểu:

Điện áp định mức của mạch lực.
Dòng điện định mức và đặc tính phụ tải.
Khả năng đóng cắt theo chế độ vận hành.
Điện áp điều khiển của cơ cấu thao tác.
Tần suất đóng cắt và yêu cầu vận hành của động cơ.
Khả năng phối hợp với thiết bị bảo vệ hiện hữu.

Thiết bị thay thế phải đáp ứng yêu cầu kỹ thuật của ứng dụng. Không nên tự động kết luận rằng chỉ cần cùng điện áp hoặc cùng dòng điện là có thể thay thế trực tiếp.

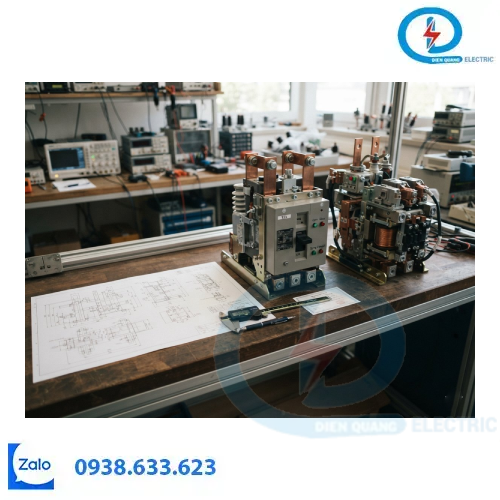

4. Kiểm tra kích thước và cấu hình cơ khí

Ngay cả khi thông số điện phù hợp, thiết bị mới vẫn có thể khác kích thước, vị trí đầu nối, cơ cấu lắp đặt hoặc kiểu liên động.

Vì vậy, cần đối chiếu bản vẽ kích thước, kiểu kết nối, phụ kiện, cơ cấu thao tác và khả năng tương thích với ngăn tủ. Nếu có thay đổi cấu hình, cần đánh giá lại thiết kế và không tự ý cải tạo tủ điện khi chưa được phê duyệt.

5. Xác nhận khả năng phối hợp bảo vệ

Trước khi đưa thiết bị thay thế vào vận hành, cần kiểm tra sự tương thích với rơ le bảo vệ, máy cắt, cầu chì và các phần tử liên quan theo thiết kế. Đặc biệt, công tắc tơ không mặc nhiên thay thế thiết bị bảo vệ ngắn mạch.

Việc đánh giá, lắp đặt, thử nghiệm và nghiệm thu thiết bị trung thế cần được thực hiện bởi nhân sự có chuyên môn theo quy trình an toàn và hướng dẫn của nhà sản xuất.

Checklist tra cứu model trước khi thay thế

Thu thập mã model và ảnh nhãn thiết bị hiện hữu.
Tìm catalogue hoặc tài liệu kỹ thuật đúng dòng sản phẩm.
Đối chiếu thông số điện và chế độ tải.
Kiểm tra kích thước, đầu nối và phụ kiện.
Xác nhận phối hợp bảo vệ và khả năng tích hợp vào tủ điện.

Kết luận

Tra cứu đúng model là bước khởi đầu khi thay thế công tắc tơ trung thế Mitsubishi. Để tránh lựa chọn sai, cần xác minh đồng thời thông số điện, cấu hình cơ khí và yêu cầu phối hợp bảo vệ của hệ thống.
