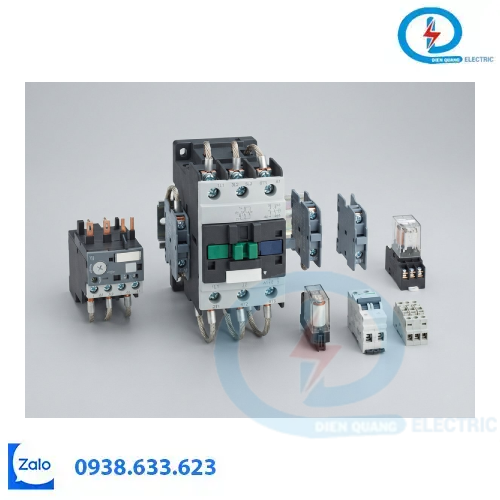

1. Ghi lại mã model trên công tắc tơ cũ

Bước đầu tiên là xác định thông tin trên nhãn thiết bị đang sử dụng. Hãy ghi lại mã model đầy đủ, dòng sản phẩm và các thông số được nhà sản xuất công bố.

Nếu nhãn bị mờ hoặc khó đọc, có thể chụp ảnh nhiều góc của thiết bị, bao gồm mặt trước, hai bên thân, đầu nối và các thông tin còn nhìn thấy được.

Lưu ý: Không nên tự suy đoán model từ hình dáng bên ngoài vì nhiều thiết bị có thiết kế tương tự nhưng khác thông số hoặc cấu hình.

2. Tra cứu catalogue và tài liệu kỹ thuật

Sau khi có mã model, hãy tìm catalogue hoặc tài liệu kỹ thuật tương ứng của Mitsubishi. Đây là cơ sở để xác nhận thông số và kiểm tra khả năng thay thế.

Các thông tin cần đối chiếu gồm:

• Dòng sản phẩm và mã model.

• Dòng điện sử dụng theo loại tải.

• Cấp sử dụng và điều kiện vận hành.

• Điện áp cuộn hút.

• Số lượng và cấu hình tiếp điểm.

• Kích thước lắp đặt, đầu nối và phụ kiện liên quan.

Nếu model cũ đã ngừng sản xuất hoặc không còn sẵn hàng, cần kiểm tra tài liệu thay thế chính thức hoặc nhờ bộ phận kỹ thuật xác nhận model tương đương.

3. Không chọn model chỉ dựa trên dòng điện

Dòng điện là thông số quan trọng nhưng không phải yếu tố duy nhất quyết định khả năng thay thế.

Ví dụ, hai công tắc tơ có dòng điện ghi trên nhãn tương tự nhau vẫn có thể khác cấp sử dụng, điện áp cuộn hút, cấu hình tiếp điểm hoặc kích thước lắp đặt.

Đặc biệt trong mạch điều khiển động cơ, cần xem xét công suất và dòng điện động cơ, chế độ khởi động, tần suất đóng cắt cũng như yêu cầu phối hợp với thiết bị bảo vệ.

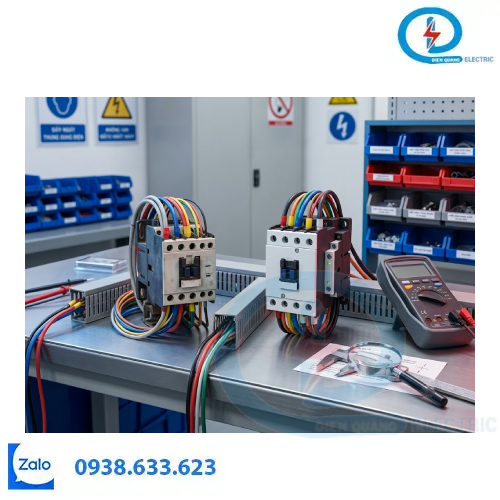

4. Kiểm tra khả năng tương thích với hệ thống hiện có

Trước khi thay thế, cần kiểm tra xem thiết bị mới có phù hợp với sơ đồ điện, nguồn điều khiển, dây dẫn, không gian lắp đặt và phụ kiện đang sử dụng hay không.

Nếu thay đổi model, kỹ thuật viên cần đánh giá lại mạch điều khiển và mạch động lực. Không nên tự ý thay đổi cách đấu dây hoặc sử dụng phụ kiện chưa được xác nhận tương thích.

Việc tháo lắp và kiểm tra phải được thực hiện bởi người có chuyên môn, sau khi cô lập nguồn điện và xác nhận điều kiện an toàn.

5. Khi nào nên nhờ tư vấn kỹ thuật?

Bạn nên nhờ hỗ trợ khi mã model không đọc được, catalogue không nêu rõ model thay thế, thiết bị cũ đã ngừng sản xuất hoặc hệ thống có yêu cầu vận hành đặc biệt.

Khi liên hệ, hãy chuẩn bị ảnh nhãn thiết bị, mã model, thông số động cơ, điện áp cuộn hút và hình ảnh vị trí lắp đặt. Những thông tin này giúp quá trình xác định thiết bị phù hợp thuận tiện hơn.

Kết luận

Tra cứu đúng model là bước quan trọng khi cần thay thế công tắc tơ Mitsubishi. Hãy đối chiếu catalogue, thông số tải và khả năng tương thích trước khi đặt mua để hạn chế lựa chọn sai thiết bị.
