1. Điện áp cuộn hút là gì?

Cuộn hút là bộ phận tạo lực điện từ để làm thay đổi trạng thái tiếp điểm của công tắc tơ. Điện áp cuộn hút là điện áp cần cấp cho cuộn dây để thiết bị hoạt động theo thiết kế.

Tùy theo model, cuộn hút có thể được thiết kế cho các mức điện áp và loại nguồn khác nhau. Vì vậy, người dùng cần kiểm tra chính xác thông tin trên nhãn sản phẩm hoặc catalogue.

Không nên mặc định rằng mọi công tắc tơ cùng kích thước hoặc cùng dòng sản phẩm đều có điện áp cuộn hút giống nhau.

2. Vì sao phải chọn đúng điện áp cuộn hút?

Nếu điện áp cấp không phù hợp, công tắc tơ có thể không hút, hoạt động không ổn định hoặc cuộn dây bị ảnh hưởng.

Trước khi lắp đặt, hãy xác định:

  • Điện áp thực tế của nguồn điều khiển.

  • Loại nguồn AC hoặc DC theo yêu cầu của cuộn hút.

  • Điện áp cuộn hút được ghi trên thiết bị.

  • Sơ đồ đấu dây và hướng dẫn của nhà sản xuất.

Khi thay thế công tắc tơ cũ, không nên chỉ dựa vào mã dòng hoặc hình dáng bên ngoài. Cần đối chiếu mã model và thông số cuộn hút đầy đủ.

3. Dòng điện định mức của công tắc tơ có ý nghĩa gì?

Dòng điện định mức thể hiện khả năng làm việc của thiết bị trong những điều kiện được quy định. Đối với công tắc tơ, cần đọc thông số cùng với điện áp làm việc, loại tải và cấp sử dụng phù hợp.

Ví dụ, yêu cầu đóng cắt một động cơ không hoàn toàn giống yêu cầu đóng cắt tải thuần trở. Do đó, một giá trị dòng điện riêng lẻ chưa đủ để kết luận công tắc tơ phù hợp với mọi ứng dụng.

Khi điều khiển động cơ, hãy đối chiếu dòng điện trên nhãn động cơ với bảng lựa chọn và các điều kiện sử dụng trong catalogue của Mitsubishi.

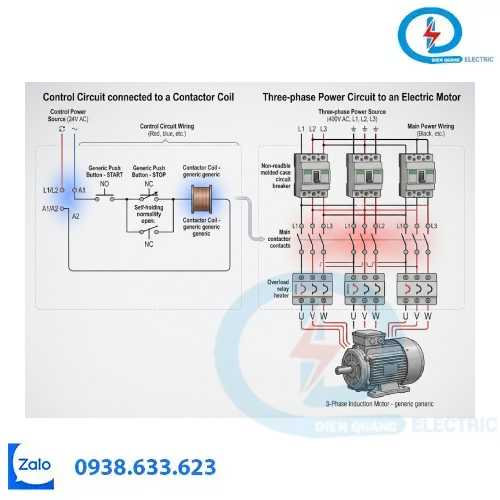

4. Phân biệt điện áp cuộn hút và điện áp mạch động lực

Đây là điểm dễ gây nhầm lẫn khi chọn thiết bị.

  • Điện áp cuộn hút: Dùng trong mạch điều khiển công tắc tơ.

  • Điện áp mạch động lực: Điện áp cấp qua tiếp điểm chính đến tải.

  • Dòng điện tải: Căn cứ quan trọng để đánh giá khả năng làm việc của tiếp điểm trong điều kiện sử dụng cụ thể.

Ba thông tin này có liên quan nhưng không thể dùng thay thế cho nhau. Khi lập danh sách vật tư, nên ghi riêng từng thông số để tránh đặt nhầm model.

5. Những sai sót cần tránh

Một số lỗi thường gặp khi lựa chọn công tắc tơ gồm:

  • Chọn đúng dòng điện nhưng sai điện áp cuộn hút.

  • Nhầm điện áp điều khiển với điện áp động cơ.

  • Chỉ căn cứ vào công suất động cơ mà không kiểm tra dòng điện và loại tải.

  • Bỏ qua cấp sử dụng, tần suất đóng cắt hoặc yêu cầu lắp đặt.

  • Thay thế thiết bị mà không kiểm tra sơ đồ và phụ kiện tương thích.

Cách hạn chế tốt nhất là kiểm tra nhãn thiết bị, xác định thông số nguồn và đối chiếu tài liệu kỹ thuật trước khi đấu nối.

6. Checklist kiểm tra trước khi mua

Trước khi lựa chọn công tắc tơ Mitsubishi, hãy chuẩn bị:

  1. Mã model hiện tại hoặc model dự kiến sử dụng.

  2. Điện áp và loại nguồn của cuộn hút.

  3. Điện áp mạch động lực.

  4. Dòng điện, công suất và loại tải.

  5. Yêu cầu tiếp điểm phụ, phương pháp lắp đặt và thiết bị bảo vệ đi kèm.

Thiết Bị Điện Quang hỗ trợ khách hàng tìm hiểu thiết bị điện và đối chiếu nhu cầu sử dụng trước khi lựa chọn sản phẩm.

Tham khảo tại: https://thietbidienquang.vn/

Kiểm tra đúng điện áp cuộn hút và dòng điện tải là bước quan trọng để lựa chọn công tắc tơ phù hợp cho hệ thống điện.
