1. Công tắc tơ đóng vai trò gì trong mạch động cơ?

Contactor là thiết bị đóng cắt được điều khiển bằng điện từ.

Khi cuộn hút nhận đúng điện áp điều khiển, cơ cấu bên trong làm thay đổi trạng thái tiếp điểm chính. Nếu mạch động lực được thiết kế và cấp nguồn đúng, động cơ sẽ nhận điện để hoạt động.

Khi tín hiệu điều khiển bị ngắt, contactor trở về trạng thái ban đầu theo cơ cấu của thiết bị, qua đó ngắt mạch tải.

Có thể hình dung:

Tín hiệu điều khiển → cuộn hút contactor → tiếp điểm chính → động cơ.

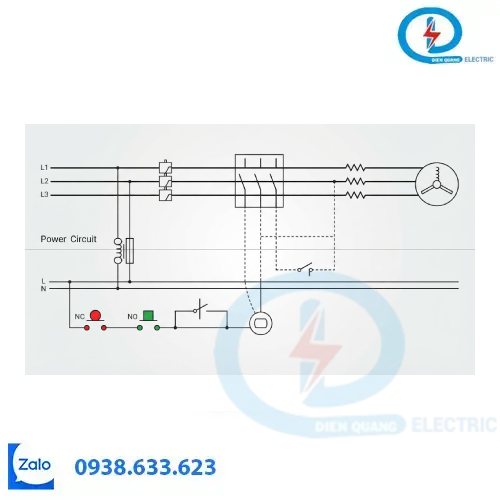

2. Điều khiển động cơ bằng nút nhấn Start/Stop

Trong một mạch điều khiển cơ bản, nút nhấn Start có thể tạo lệnh cấp điện cho cuộn hút contactor. Nút Stop được sử dụng để ngắt lệnh điều khiển.

Mạch thường được thiết kế thêm tiếp điểm phụ để duy trì trạng thái hoạt động sau khi nhả nút Start.

Các chức năng và cách đấu nối cụ thể phụ thuộc vào sơ đồ thiết kế, điện áp điều khiển và cấu hình tiếp điểm của thiết bị.

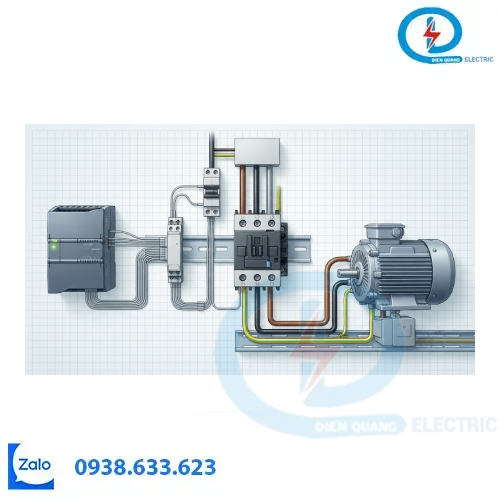

3. Điều khiển động cơ bằng PLC

Trong hệ thống tự động hóa, PLC có thể phát lệnh điều khiển contactor thông qua mạch giao tiếp phù hợp.

Ví dụ, PLC nhận tín hiệu từ cảm biến hoặc chương trình điều khiển, sau đó đưa ra lệnh chạy/dừng động cơ.

Sơ đồ chức năng có thể được mô tả như sau:

Cảm biến / tín hiệu đầu vào → PLC → mạch điều khiển → cuộn hút contactor → động cơ.

Cần đảm bảo ngõ ra PLC phù hợp với tải điều khiển. Nếu cần thiết, sử dụng rơ le trung gian hoặc giải pháp giao tiếp theo hướng dẫn kỹ thuật.

4. Ứng dụng trong các loại động cơ

Công tắc tơ có thể được dùng trong mạch điều khiển nhiều ứng dụng động cơ, chẳng hạn:

Động cơ máy bơm.
Động cơ quạt thông gió.
Động cơ băng tải.
Động cơ máy trộn.
Động cơ máy gia công.
Động cơ trong dây chuyền sản xuất.

Tuy nhiên, không phải mọi động cơ đều sử dụng cùng một loại contactor. Việc lựa chọn phải dựa trên thông số tải và chế độ vận hành thực tế.

5. Phối hợp contactor với thiết bị bảo vệ

Khi điều khiển động cơ, không nên sử dụng contactor như thiết bị bảo vệ duy nhất.

Mạch thường cần phối hợp với thiết bị bảo vệ ngắn mạch và quá tải phù hợp. Với nhiều ứng dụng động cơ, rơ le nhiệt được sử dụng cùng contactor để hỗ trợ bảo vệ quá tải theo thiết kế.

Một cấu trúc điển hình:

Nguồn → MCB/MCCB → contactor → rơ le nhiệt → động cơ.

Việc lựa chọn thiết bị bảo vệ cần căn cứ vào dòng điện, đặc tính khởi động, dây dẫn và yêu cầu của hệ thống.

6. Lưu ý khi chọn công tắc tơ cho động cơ

Trước khi lựa chọn công tắc tơ dạng khối Mitsubishi, nên kiểm tra:

Công suất và dòng điện định mức của động cơ.
Điện áp làm việc của động cơ.
Điện áp cuộn hút contactor.
Loại tải và cấp sử dụng phù hợp.
Tần suất khởi động, dừng.
Cấu hình tiếp điểm phụ.
Khả năng kết hợp với thiết bị bảo vệ.
Không gian lắp đặt trong tủ điện.

Nếu sử dụng cho động cơ có yêu cầu khởi động đặc biệt hoặc điều khiển tốc độ, cần đánh giá thêm phương án khởi động và thiết bị điều khiển phù hợp.

Kết luận

Công tắc tơ dạng khối Mitsubishi có thể đóng vai trò quan trọng trong mạch điều khiển động cơ, từ hệ thống Start/Stop đơn giản đến dây chuyền sử dụng PLC.

Để hệ thống vận hành ổn định, cần lựa chọn contactor theo đúng thông số tải và phối hợp đầy đủ với các thiết bị bảo vệ.
