1. Cuộn dây điện từ

Cuộn dây điện từ, hay cuộn hút, là bộ phận tạo ra lực điện từ để điều khiển cơ cấu đóng cắt.

Khi được cấp đúng điện áp điều khiển, cuộn dây tạo từ trường và tác động lên mạch từ, làm cơ cấu tiếp điểm chuyển trạng thái.

Vì vậy, điện áp cuộn hút là một thông số cần đặc biệt lưu ý khi lựa chọn công tắc tơ.

2. Mạch từ

Mạch từ có nhiệm vụ dẫn và tập trung từ thông do cuộn dây tạo ra.

Khi cuộn hút được cấp điện, lực điện từ hình thành và tác động lên phần chuyển động của cơ cấu. Khi mất điện, cơ cấu trở về vị trí ban đầu.

3. Tiếp điểm chính

Tiếp điểm chính là bộ phận trực tiếp thực hiện đóng – cắt mạch động lực.

Đối với mạch điều khiển động cơ, các tiếp điểm chính thường được sử dụng để đưa nguồn điện đến động cơ khi công tắc tơ đóng.

Đây là bộ phận cần được lựa chọn phù hợp với loại tải, dòng điện và điều kiện làm việc.

4. Tiếp điểm phụ

Tiếp điểm phụ thường được sử dụng trong mạch điều khiển thay vì trực tiếp mang tải động lực.

Chúng có thể phục vụ các chức năng:

Duy trì mạch điều khiển.
Liên động.
Báo trạng thái.
Gửi tín hiệu về mạch điều khiển.
Kết hợp với các thiết bị điều khiển khác.

Số lượng và cấu hình tiếp điểm phụ phụ thuộc vào từng model hoặc phụ kiện.

5. Cơ cấu truyền động

Đây là phần chuyển lực điện từ thành chuyển động cơ học để tác động lên hệ thống tiếp điểm.

Khi cuộn hút được cấp điện, cơ cấu chuyển động làm tiếp điểm thay đổi trạng thái. Khi cuộn hút mất điện, cơ cấu hồi vị đưa tiếp điểm trở lại trạng thái ban đầu.

6. Vỏ cách điện

Vỏ thiết bị tạo thành kết cấu dạng khối, đồng thời giúp bảo vệ các bộ phận bên trong và hỗ trợ cách điện giữa các phần tử.

Thiết kế dạng khối cũng giúp contactor dễ bố trí trong tủ điện và thuận tiện khi kết hợp với các thiết bị liên quan.

7. Các đầu nối và phụ kiện

Tùy model, công tắc tơ có thể có các đầu nối cho mạch động lực, mạch điều khiển và các vị trí lắp phụ kiện.

Khi thay thế hoặc lắp đặt, cần kiểm tra đúng model và catalogue để xác định cấu hình đầu nối, phụ kiện tương thích và cách đấu dây.

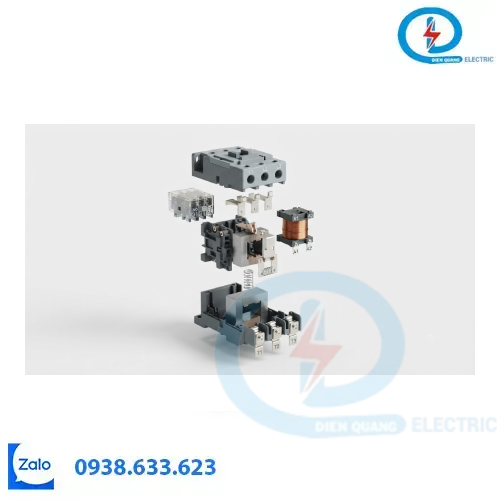

Tổng hợp cấu tạo

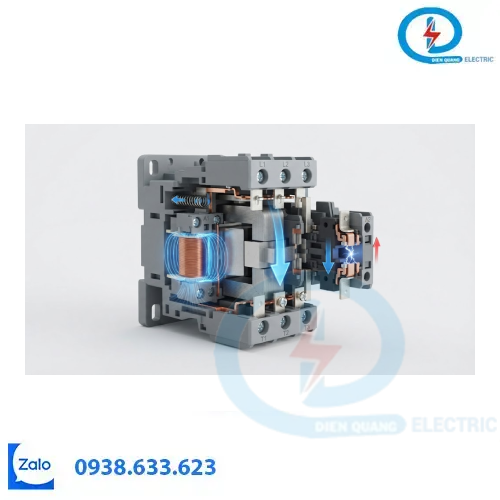

Có thể hình dung nguyên lý liên kết giữa các bộ phận như sau:

Cuộn hút → mạch từ → cơ cấu truyền động → tiếp điểm chính/tiếp điểm phụ.

Trong đó:

Cuộn hút tạo lực điện từ.
Mạch từ truyền và tập trung từ thông.
Cơ cấu truyền động tạo chuyển động.
Tiếp điểm thực hiện đóng/cắt mạch.
Vỏ bảo vệ và cách điện cho toàn bộ thiết bị.

Lưu ý khi lựa chọn

Không nên chỉ nhìn vào hình dạng bên ngoài để xác định một công tắc tơ có thể thay thế cho model khác.

Cần kiểm tra ít nhất:

Điện áp cuộn hút.
Dòng điện và loại tải.
Công suất động cơ.
Cấu hình tiếp điểm.
Điều kiện làm việc.
Phụ kiện cần sử dụng.
Kích thước và khả năng lắp đặt.

Kết luận

Công tắc tơ dạng khối Mitsubishi giữ vai trò quan trọng trong việc đóng cắt và điều khiển tải điện, đặc biệt là động cơ và máy móc công nghiệp.

Nếu đang thiết kế hoặc cải tạo tủ điện, việc lựa chọn đúng công tắc tơ và phối hợp với thiết bị bảo vệ sẽ giúp hệ thống vận hành phù hợp với yêu cầu thực tế.
