Cách Chọn Máy Cắt Chân Không VPR Mitsubishi Phù Hợp Với Hệ Thống Điện

02-10-2026 14:15

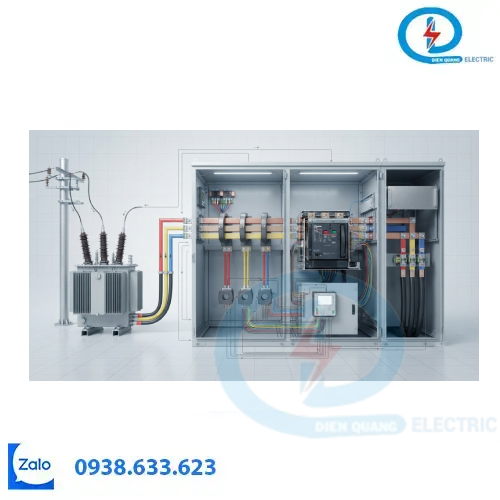

1. Xác định vị trí lắp đặt và vai trò của máy cắt

Trước tiên cần xác định VCB sẽ được sử dụng ở đâu trong hệ thống:

Tủ điện trung thế.
Ngăn lộ xuất tuyến.
Hệ thống phân phối điện.
Trạm biến áp.
Cấp nguồn cho máy biến áp.
Một số hệ thống động cơ hoặc phụ tải trung thế tùy thiết kế.

Việc xác định vị trí lắp đặt giúp làm rõ các yêu cầu kỹ thuật tiếp theo.

2. Xác định điện áp của hệ thống

Sau khi xác định vị trí lắp đặt, cần kiểm tra cấp điện áp của hệ thống.

Điện áp định mức của máy cắt phải phù hợp với yêu cầu cách điện và cấp điện áp của hệ thống.

Đối với VPR Mitsubishi, cần kiểm tra chính xác thông số điện áp theo từng model trong catalogue hoặc tài liệu kỹ thuật.

3. Xác định dòng điện định mức

Tiếp theo là xác định dòng điện mà máy cắt cần mang trong điều kiện vận hành.

Có thể xem xét:

Dòng tải hiện tại.
Công suất phụ tải.
Dòng điện của máy biến áp.
Khả năng tăng tải.
Điều kiện vận hành của hệ thống.

Không nên chọn dòng định mức quá sát với tải thực tế nếu thiết kế yêu cầu dự phòng cho việc mở rộng hoặc thay đổi phụ tải.

4. Kiểm tra dòng ngắn mạch tại vị trí lắp đặt

Đây là bước rất quan trọng khi lựa chọn máy cắt trung thế.

Cần xác định mức dòng ngắn mạch có thể xuất hiện tại vị trí lắp đặt, sau đó đối chiếu với khả năng cắt ngắn mạch của máy cắt.

Nguyên tắc cơ bản:

Dòng ngắn mạch dự kiến của hệ thống phải nằm trong giới hạn mà máy cắt được thiết kế để cắt.

Thông số thực tế cần được xác định từ tính toán ngắn mạch và tài liệu kỹ thuật của thiết bị.

5. Kiểm tra các thông số điện liên quan

Ngoài điện áp, dòng điện và khả năng cắt, cần xem xét thêm:

Tần số định mức.
Dòng chịu đựng ngắn hạn.
Mức cách điện.
Khả năng đóng cắt.
Điều kiện môi trường.
Yêu cầu vận hành của hệ thống.

Các thông số cụ thể cần được kiểm tra theo model VPR.

6. Kiểm tra mạch điều khiển

Một máy cắt trung thế không hoạt động độc lập mà thường được tích hợp vào hệ thống điều khiển và bảo vệ.

Do đó cần xác định:

Nguồn điều khiển → Cuộn đóng/cắt → Tín hiệu bảo vệ → Tiếp điểm phụ → Hệ thống điều khiển/giám sát.

Điện áp và cấu hình mạch điều khiển phải tương thích với tủ điện và hệ thống hiện hữu.

7. Kiểm tra khả năng tương thích cơ khí

Đối với tủ điện trung thế, ngoài thông số điện còn phải kiểm tra khả năng lắp đặt thực tế.

Các yếu tố cần đối chiếu gồm:

Kích thước.
Kiểu lắp đặt.
Vị trí đầu nối.
Cơ cấu vận hành.
Cấu hình tiếp điểm.
Phụ kiện.
Khoảng cách và yêu cầu lắp đặt.
Khả năng tương thích với tủ điện.

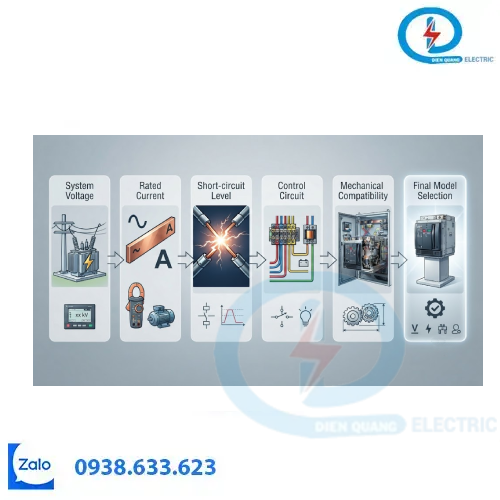

8. Quy trình lựa chọn có thể thực hiện theo 6 bước

Để dễ kiểm tra, có thể thực hiện theo trình tự:

Bước 1: Xác định vị trí và chức năng của máy cắt.

Bước 2: Xác định điện áp định mức.

Bước 3: Xác định dòng điện định mức.

Bước 4: Tính toán và kiểm tra dòng ngắn mạch.

Bước 5: Kiểm tra mạch điều khiển và cấu hình bảo vệ.

Bước 6: Đối chiếu model, kích thước, phụ kiện và khả năng tương thích với tủ điện.

Lựa chọn đúng model ngay từ đầu

Với Máy Cắt Chân Không VPR Mitsubishi, không nên lựa chọn chỉ dựa vào tên sản phẩm. Cần đối chiếu đầy đủ model và catalogue để xác định thiết bị có đáp ứng yêu cầu của hệ thống hay không.

Thiết Bị Điện Quang hỗ trợ cung cấp thông tin sản phẩm và tư vấn lựa chọn thiết bị điện theo nhu cầu sử dụng.
