1. Ghi lại đầy đủ mã model trên thiết bị cũ

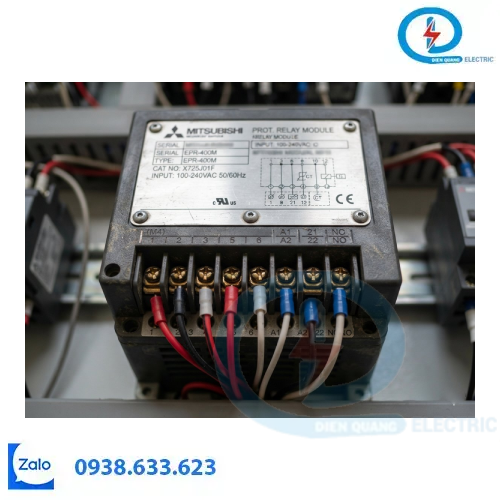

Trước tiên, hãy tìm nhãn thông tin trên rơ le và ghi lại nguyên văn mã model cùng các ký hiệu đi kèm. Nếu nhãn bị mờ hoặc khó đọc, có thể chụp ảnh rõ nét để lưu hồ sơ và nhờ người có chuyên môn hỗ trợ xác định.

Không nên tự rút gọn mã hoặc bỏ qua các hậu tố vì những ký hiệu này có thể liên quan đến phiên bản hoặc cấu hình cụ thể.

2. Thu thập thông tin về hệ thống đang sử dụng

Ngoài mã model, hãy ghi nhận các thông tin cần thiết như:

Chức năng bảo vệ đang sử dụng.
Thông số nguồn cấp phụ trợ.
Loại tín hiệu đầu vào và thiết bị đo lường liên quan.
Sơ đồ đấu nối, đầu ra và mạch điều khiển.
Thiết bị đóng cắt phối hợp với rơ le.
Kích thước lắp đặt và điều kiện kết nối, nếu có yêu cầu thay trực tiếp.

Thông tin này giúp đánh giá chính xác hơn khả năng tương thích của thiết bị thay thế.

3. Tra cứu tài liệu kỹ thuật của Mitsubishi Electric

Sử dụng mã model đầy đủ để tìm catalogue, hướng dẫn sử dụng hoặc tài liệu kỹ thuật tương ứng từ nguồn chính thức của Mitsubishi Electric. Sau đó, đối chiếu chức năng, thông số, sơ đồ đầu nối và các yêu cầu lắp đặt.

Nếu không tìm thấy tài liệu phù hợp, hãy liên hệ đơn vị cung cấp hoặc bộ phận kỹ thuật có chuyên môn để xác minh. Không nên kết luận rằng một model có thể thay thế trực tiếp chỉ vì tên dòng sản phẩm tương tự.

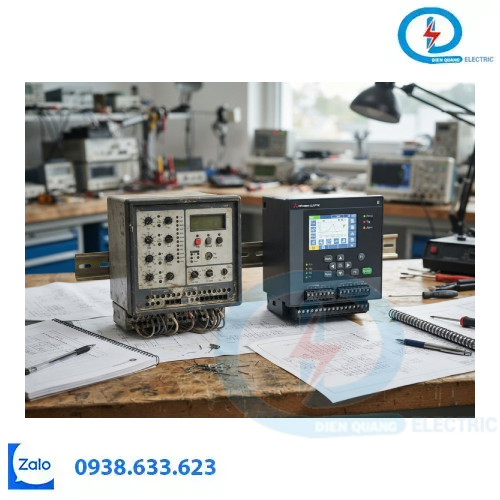

4. So sánh model cũ với model dự kiến thay thế

Trước khi đặt hàng, cần lập bảng đối chiếu các yếu tố quan trọng:

Nội dung	Điểm cần xác minh
Model	Mã đầy đủ và phiên bản thiết bị
Chức năng	Đáp ứng đúng yêu cầu bảo vệ
Thông số điện	Nguồn cấp, tín hiệu và đặc tính đầu vào
Đấu nối	Đầu nối, sơ đồ dây và tín hiệu đầu ra
Lắp đặt	Kích thước, vị trí và điều kiện kết nối
Phối hợp	Mạch cắt, máy cắt và thiết kế bảo vệ

Bảng này là danh sách kiểm tra cơ bản. Các tiêu chí cụ thể cần được điều chỉnh theo model và sơ đồ hệ thống thực tế.

5. Xác nhận khả năng thay thế trước khi lắp đặt

Nếu model cũ đã ngừng cung cấp hoặc không còn tài liệu dễ tìm, cần xác minh phương án thay thế dựa trên tài liệu kỹ thuật và đánh giá của người có chuyên môn.

Ngay cả khi thiết bị mới có chức năng tương đương, việc thay thế có thể yêu cầu thay đổi đấu nối, cài đặt hoặc thiết kế phối hợp bảo vệ. Sau khi thay thế, cần kiểm tra và thử nghiệm theo quy trình được phê duyệt trước khi đưa hệ thống vào vận hành.

Kết luận

Tra cứu model rơ le bảo vệ MELPRO Mitsubishi cần bắt đầu từ mã đầy đủ trên nhãn, kết hợp thông tin hệ thống và tài liệu kỹ thuật chính thức. Đối chiếu kỹ trước khi đặt mua sẽ giúp giảm nguy cơ chọn nhầm thiết bị và phát sinh vấn đề khi thay thế.
