1. Điều khiển đóng – cắt động cơ

Đây là ứng dụng phổ biến nhất của công tắc tơ.

Thay vì đưa dòng tải lớn trực tiếp qua nút nhấn hoặc thiết bị điều khiển nhỏ, mạch điều khiển có thể tác động lên cuộn hút của công tắc tơ.

Khi có tín hiệu điều khiển, công tắc tơ đóng các tiếp điểm chính để cấp điện cho động cơ. Khi tín hiệu bị ngắt, công tắc tơ mở mạch theo thiết kế.

2. Điều khiển máy bơm, quạt và máy móc

Công tắc tơ dạng khối Mitsubishi có thể được sử dụng trong các hệ thống:

Máy bơm nước.
Quạt thông gió.
Máy nén.
Băng tải.
Máy gia công.
Hệ thống HVAC.
Dây chuyền sản xuất.

Việc sử dụng công tắc tơ giúp thiết bị có thể được điều khiển từ nút nhấn, rơ le, PLC hoặc các mạch điều khiển phù hợp.

3. Hỗ trợ tự động hóa

Công tắc tơ không chỉ được sử dụng với nút nhấn bật/tắt.

Trong hệ thống tự động hóa, tín hiệu điều khiển có thể đến từ PLC, rơ le hoặc các thiết bị điều khiển khác. Công tắc tơ đóng vai trò trung gian để thực hiện đóng – cắt mạch động lực theo tín hiệu điều khiển.

Ví dụ:

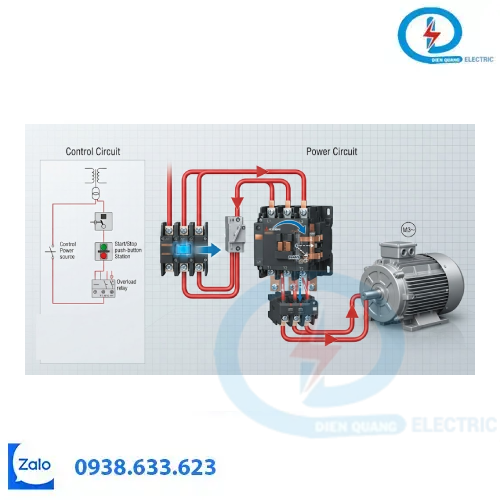

PLC / mạch điều khiển → cuộn hút contactor → tiếp điểm chính → động cơ.

4. Kết hợp với thiết bị bảo vệ

Một công tắc tơ không thay thế hoàn toàn các thiết bị bảo vệ điện.

Trong mạch điều khiển động cơ, công tắc tơ thường được phối hợp với các thiết bị như:

MCB hoặc MCCB.
Rơ le nhiệt.
Rơ le bảo vệ.
Thiết bị điều khiển và giám sát.

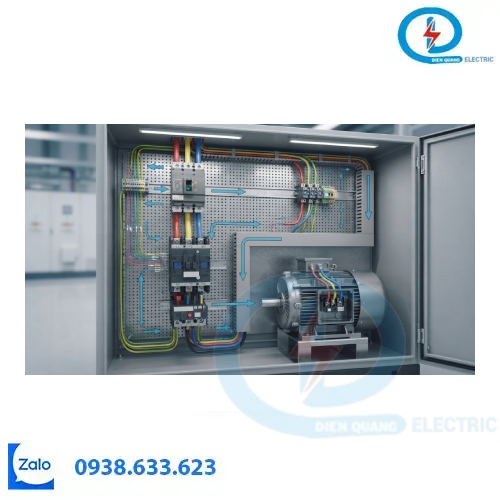

Ví dụ một mạch động cơ có thể được bố trí theo nguyên lý:

Nguồn điện → thiết bị bảo vệ → công tắc tơ → rơ le nhiệt → động cơ.

Cấu hình thực tế cần được lựa chọn theo thiết kế và yêu cầu bảo vệ của hệ thống.

5. Hỗ trợ điều khiển nhiều chế độ vận hành

Trong các hệ thống có yêu cầu điều khiển phức tạp, nhiều công tắc tơ có thể được sử dụng để thực hiện các chức năng như:

Điều khiển nhiều động cơ.
Chạy/dừng thiết bị.
Đảo chiều động cơ khi thiết kế cho phép.
Chuyển đổi giữa các mạch vận hành.
Liên động giữa các thiết bị.

Việc thiết kế mạch phải đảm bảo đúng logic điều khiển và có các biện pháp liên động cần thiết.

Vì sao công tắc tơ dạng khối được sử dụng phổ biến?

Thiết kế dạng khối giúp thiết bị dễ bố trí trong tủ điện và thuận tiện khi kết hợp với các thiết bị điều khiển, bảo vệ liên quan.

Tuy nhiên, không nên chọn contactor chỉ dựa vào kích thước. Cần xem xét loại tải, dòng điện, công suất động cơ, điện áp cuộn hút, cấp sử dụng và cấu hình tiếp điểm theo catalogue của model cụ thể.

Kết luận

Công tắc tơ dạng khối Mitsubishi giữ vai trò quan trọng trong việc đóng cắt và điều khiển tải điện, đặc biệt là động cơ và máy móc công nghiệp.

Nếu đang thiết kế hoặc cải tạo tủ điện, việc lựa chọn đúng công tắc tơ và phối hợp với thiết bị bảo vệ sẽ giúp hệ thống vận hành phù hợp với yêu cầu thực tế.

Thiết Bị Điện Quang hỗ trợ tư vấn lựa chọn thiết bị điện theo nhu cầu sử dụng và thông số hệ thống.
