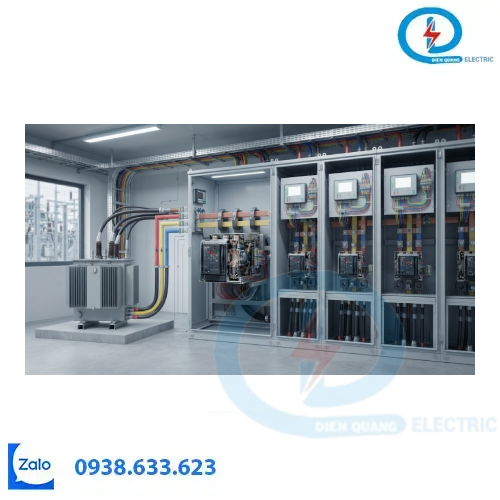

1. Tủ điện trung thế

Một trong những ứng dụng phổ biến của máy cắt chân không là tủ điện trung thế.

VPR có thể được sử dụng trong các ngăn lộ để thực hiện nhiệm vụ đóng, cắt và cô lập mạch điện theo cấu hình của hệ thống.

Tùy thiết kế, máy cắt có thể phối hợp với:

Relay bảo vệ.
Biến dòng CT.
Biến điện áp VT/PT.
Thanh cái trung thế.
Hệ thống điều khiển và giám sát.
Các thiết bị đóng cắt và bảo vệ khác.

2. Trạm biến áp

Trong các trạm biến áp, máy cắt chân không có thể được sử dụng tại các cấp phân phối trung thế để đóng cắt nguồn và bảo vệ các nhánh điện theo thiết kế.

Ví dụ, VCB có thể xuất hiện tại:

Ngăn cấp nguồn.
Ngăn máy biến áp.
Ngăn xuất tuyến.
Các nhánh phân phối trung thế.

Cấu hình cụ thể phụ thuộc vào sơ đồ một sợi và yêu cầu bảo vệ của từng trạm.

3. Hệ thống phân phối điện

VPR Mitsubishi cũng có thể được sử dụng trong các hệ thống phân phối điện trung thế.

Máy cắt giúp thực hiện việc đóng cắt các nhánh và phối hợp với hệ thống bảo vệ khi xảy ra sự cố.

Trong một hệ thống phân phối, máy cắt thường không hoạt động độc lập mà được tích hợp cùng thiết bị đo lường, relay bảo vệ và hệ thống điều khiển.

4. Nhà máy và hệ thống điện công nghiệp

Các nhà máy có phụ tải lớn thường sử dụng hệ thống điện trung thế để cấp nguồn cho:

Máy biến áp.
Động cơ trung thế.
Dây chuyền sản xuất.
Các tủ phân phối.
Khu vực phụ tải khác nhau.

Trong những hệ thống này, VCB có thể được sử dụng tại các điểm đóng cắt trung thế theo yêu cầu thiết kế.

5. Hệ thống cấp nguồn cho máy biến áp

Khi máy cắt được bố trí ở phía trung thế của máy biến áp, thiết bị có thể thực hiện đóng cắt nguồn và phối hợp với hệ thống bảo vệ.

Khi xảy ra sự cố, relay bảo vệ có thể gửi tín hiệu trip đến máy cắt để cô lập phần mạch cần thiết.

Điều này giúp phân chia hệ thống thành các khu vực bảo vệ và tạo điều kiện thuận lợi cho việc vận hành, bảo trì.

6. Hệ thống cấp nguồn cho phụ tải trung thế

Một số phụ tải công nghiệp có thể sử dụng nguồn trung thế trực tiếp.

Tùy cấu hình, máy cắt chân không có thể được sử dụng để đóng cắt và bảo vệ các nhánh cấp nguồn cho những phụ tải này.

Việc lựa chọn máy cắt cần dựa trên điện áp, dòng điện, khả năng cắt ngắn mạch và các yêu cầu kỹ thuật của hệ thống.

7. Không phải hệ thống nào cũng sử dụng cùng một cấu hình VCB

Mặc dù VPR Mitsubishi có thể được ứng dụng trong nhiều hệ thống trung thế, model và cấu hình máy cắt phải được lựa chọn theo từng ứng dụng cụ thể.

Cần kiểm tra:

Điện áp định mức.
Dòng điện định mức.
Khả năng cắt ngắn mạch.
Dòng chịu đựng ngắn hạn.
Mạch điều khiển.
Kiểu lắp đặt.
Phụ kiện và cấu hình tủ điện.

VPR Mitsubishi – Giải pháp đóng cắt cho hệ thống điện trung thế

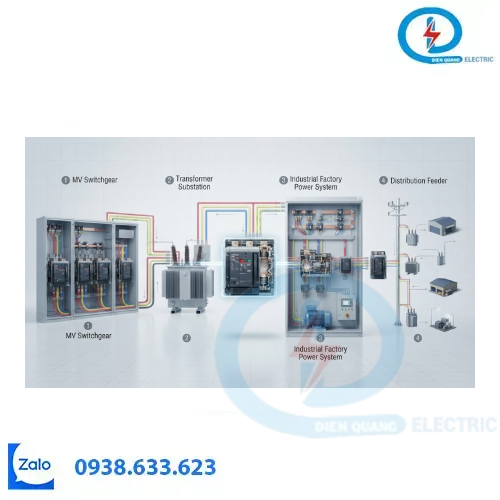

Từ tủ điện trung thế, trạm biến áp đến hệ thống phân phối điện công nghiệp, Máy Cắt Chân Không VPR Mitsubishi có thể được tích hợp vào nhiều cấu hình khác nhau khi đáp ứng đúng yêu cầu kỹ thuật.

Thiết Bị Điện Quang hỗ trợ cung cấp thông tin và tư vấn lựa chọn thiết bị điện phù hợp với nhu cầu sử dụng.
