1. Rơ le nhiệt và MCB có chức năng gì?

Rơ le nhiệt Mitsubishi

Rơ le nhiệt được sử dụng chủ yếu để bảo vệ động cơ trước tình trạng quá tải theo đặc tính tác động của thiết bị.

Khi dòng điện của động cơ tăng trong thời gian đủ để cơ cấu nhiệt tác động, rơ le nhiệt có thể thay đổi trạng thái tiếp điểm phụ để đưa ra tín hiệu ngắt mạch điều khiển contactor.

MCB

MCB là thiết bị đóng cắt và bảo vệ mạch điện trước các tình trạng quá dòng theo đặc tính của MCB, trong đó có bảo vệ ngắn mạch và quá tải tùy thiết kế, dòng định mức và đặc tính tác động.

MCB có thể được sử dụng ở nhiều loại mạch điện khác nhau, không chỉ riêng mạch động cơ.

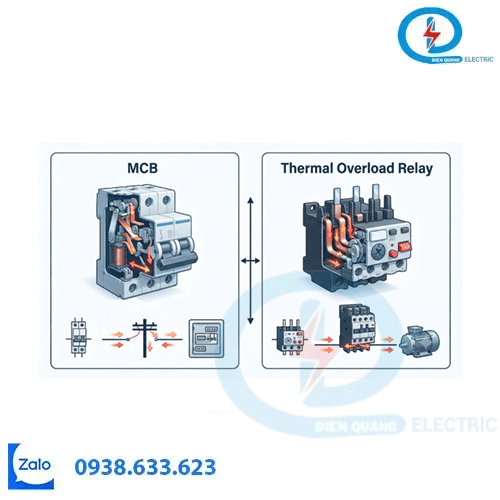

2. So sánh Rơ Le Nhiệt Mitsubishi và MCB

Tiêu chí	Rơ Le Nhiệt Mitsubishi	MCB
Chức năng chính	Bảo vệ quá tải cho động cơ	Đóng cắt và bảo vệ quá dòng theo đặc tính thiết bị
Đối tượng sử dụng	Chủ yếu trong mạch động cơ	Nhiều loại mạch điện
Cơ chế tác động	Cơ cấu nhiệt/bimetal tùy model	Cơ cấu nhiệt và từ tùy loại MCB
Đóng cắt tải công suất động cơ	Thường phối hợp với contactor	Có thể đóng cắt mạch theo định mức thiết bị
Tiếp điểm phụ điều khiển	Có thể có tùy model	Có thể bổ sung phụ kiện tùy model
Bảo vệ ngắn mạch	Không phải chức năng chính	Có chức năng bảo vệ ngắn mạch theo đặc tính MCB
Lựa chọn	Dựa nhiều vào dòng động cơ và dải điều chỉnh	Dựa vào dòng tải, đặc tính mạch và khả năng cắt

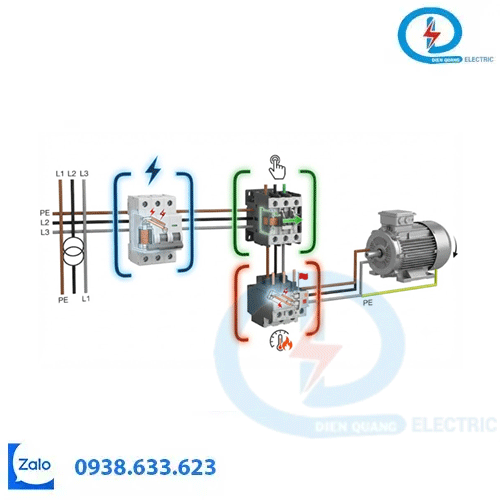

3. Vì sao mạch động cơ có thể cần cả MCB và rơ le nhiệt?

Một mạch động cơ có thể cần nhiều cấp bảo vệ khác nhau.

Ví dụ, cấu trúc phổ biến có thể là:

Nguồn → MCB/MCCB → Contactor → Rơ le nhiệt → Động cơ

Trong cấu hình này:

MCB/MCCB: đảm nhiệm bảo vệ mạch trước các sự cố quá dòng/ngắn mạch theo thiết kế.
Contactor: đóng và ngắt động cơ.
Rơ le nhiệt: hỗ trợ bảo vệ động cơ trước tình trạng quá tải.

Mỗi thiết bị đảm nhiệm một vai trò riêng.

4. Rơ le nhiệt có thay thế MCB không?

Không nên xem rơ le nhiệt là thiết bị thay thế trực tiếp cho MCB.

Rơ le nhiệt chủ yếu phục vụ bảo vệ quá tải động cơ và thường phối hợp với contactor. Trong khi đó, MCB có chức năng đóng cắt và bảo vệ quá dòng, bao gồm khả năng bảo vệ ngắn mạch theo đặc tính của thiết bị.

Do đó, việc loại bỏ MCB và chỉ sử dụng rơ le nhiệt không phải là cách thay thế tương đương.

5. Chọn thiết bị như thế nào?

Khi thiết kế hoặc cải tạo mạch điện, cần xác định rõ:

Công suất và dòng định mức của động cơ.
Dòng tải.
Dòng ngắn mạch dự kiến và yêu cầu khả năng cắt.
Dải điều chỉnh của rơ le nhiệt.
Dòng định mức và đặc tính của MCB.
Contactor sử dụng trong mạch.
Điện áp và số pha.
Yêu cầu của tủ điện và hệ thống điều khiển.

Các thông số cần được đối chiếu với catalogue và yêu cầu thiết kế thực tế.

6. Một ví dụ dễ hiểu

Với một động cơ 3 pha, hệ thống có thể sử dụng:

MCB/MCCB → Contactor → Rơ Le Nhiệt → Động cơ

Khi cần khởi động hoặc dừng động cơ, contactor thực hiện đóng/ngắt theo tín hiệu điều khiển.

Nếu xảy ra quá tải kéo dài, rơ le nhiệt có thể tác động để ngắt mạch điều khiển contactor.

Nếu xảy ra sự cố ngắn mạch, thiết bị bảo vệ ngắn mạch phù hợp như MCB/MCCB đảm nhiệm chức năng bảo vệ theo thiết kế.

Kết luận

Rơ Le Nhiệt Mitsubishi và MCB không phải là hai thiết bị có cùng chức năng.

Rơ le nhiệt tập trung vào bảo vệ quá tải cho động cơ, trong khi MCB đảm nhiệm đóng cắt và bảo vệ quá dòng theo đặc tính của thiết bị.

Trong nhiều mạch động cơ, hai thiết bị có thể được sử dụng phối hợp thay vì thay thế cho nhau.

👉 Nếu bạn đang thiết kế tủ điện điều khiển động cơ và chưa biết nên phối hợp MCB, Contactor và Rơ Le Nhiệt như thế nào, hãy cung cấp thông số tải để được tư vấn theo cấu hình thực tế.
