Rơ Le Nhiệt Mitsubishi Kết Hợp Với Contactor Như Thế Nào Trong Mạch Điều Khiển Động Cơ?

25-09-2026 13:45

1. Vai trò của Contactor và Rơ Le Nhiệt

Trước hết, cần phân biệt chức năng của hai thiết bị:

Contactor: thực hiện đóng và ngắt nguồn điện cấp cho động cơ theo tín hiệu điều khiển.
Rơ le nhiệt: giám sát tình trạng quá tải của động cơ và tác động khi dòng điện vượt quá mức cài đặt trong điều kiện phù hợp.
MCB/MCCB: thường đảm nhiệm bảo vệ quá dòng và ngắn mạch theo đặc tính của thiết bị.

Vì vậy, contactor không phải là thiết bị chuyên bảo vệ quá tải, còn rơ le nhiệt không phải thiết bị đóng cắt công suất thay thế contactor.

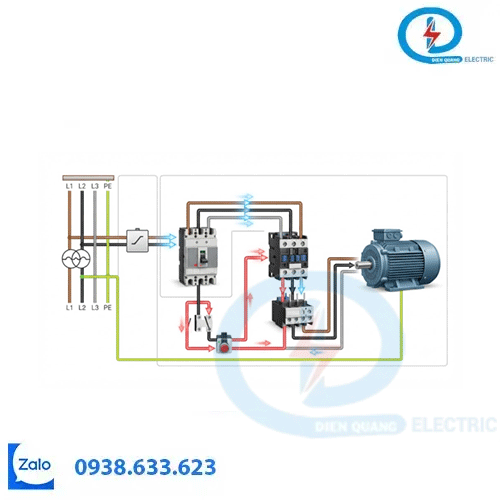

2. Sơ đồ phối hợp cơ bản

Một mạch động lực điều khiển động cơ thường có cấu trúc tương tự:

Nguồn điện → MCB/MCCB → Contactor → Rơ le nhiệt → Động cơ

Đây là cấu trúc minh họa phổ biến. Thiết kế thực tế có thể thay đổi tùy theo công suất động cơ, loại tải và yêu cầu của hệ thống.

Trong mạch điều khiển, tiếp điểm phụ của rơ le nhiệt có thể được đưa vào mạch điều khiển contactor.

3. Rơ le nhiệt tác động như thế nào?

Khi động cơ hoạt động bình thường, contactor duy trì trạng thái đóng để cấp điện cho động cơ.

Nếu động cơ xảy ra tình trạng quá tải:

Động cơ quá tải → dòng điện tăng → phần tử nhiệt phát nóng → cơ cấu tác động → tiếp điểm phụ thay đổi trạng thái → contactor nhả → động cơ được ngắt khỏi nguồn

Nhờ cơ chế này, rơ le nhiệt có thể phối hợp với contactor để ngắt động cơ khi xảy ra tình trạng quá tải theo đặc tính tác động của thiết bị.

4. Vì sao rơ le nhiệt cần tiếp điểm phụ?

Rơ le nhiệt thường không đảm nhiệm việc đóng cắt trực tiếp dòng công suất của động cơ.

Thay vào đó, khi rơ le nhiệt tác động, tiếp điểm phụ sẽ thay đổi trạng thái và tác động vào mạch điều khiển contactor.

Contactor sau đó nhả ra và ngắt nguồn cấp cho động cơ.

Đây là lý do rơ le nhiệt và contactor thường xuất hiện cùng nhau trong các tủ điều khiển động cơ.

5. Ví dụ với máy bơm

Giả sử một máy bơm được điều khiển bằng contactor và rơ le nhiệt.

Khi máy bơm hoạt động bình thường, contactor đóng và động cơ nhận nguồn điện.

Nếu máy bơm bị quá tải do điều kiện vận hành bất thường, dòng điện động cơ có thể tăng. Rơ le nhiệt nhận biết tình trạng này theo đặc tính nhiệt và tác động.

Tiếp điểm phụ của rơ le nhiệt thay đổi trạng thái → mạch điều khiển contactor bị ngắt → contactor nhả → động cơ dừng.

6. Khi lựa chọn cần kiểm tra những gì?

Để phối hợp Rơ Le Nhiệt Mitsubishi với contactor, cần kiểm tra:

Dòng điện định mức của động cơ.
Dải điều chỉnh của rơ le nhiệt.
Model rơ le nhiệt.
Model và khả năng tương thích của contactor.
Số pha và điện áp hệ thống.
Đặc tính tải.
Kiểu lắp đặt.
Các thông số kỹ thuật theo catalogue Mitsubishi.

Không nên chỉ dựa vào công suất động cơ để chọn rơ le nhiệt mà bỏ qua dòng điện định mức trên nhãn động cơ.

Kết luận

Rơ Le Nhiệt Mitsubishi và Contactor đảm nhiệm hai chức năng khác nhau nhưng có thể phối hợp chặt chẽ trong mạch điều khiển động cơ.

Contactor đảm nhiệm đóng cắt động cơ, trong khi rơ le nhiệt hỗ trợ bảo vệ động cơ trước tình trạng quá tải. Khi rơ le nhiệt tác động, tiếp điểm phụ có thể điều khiển contactor nhả để dừng động cơ.

👉 Nếu bạn cần lựa chọn Rơ Le Nhiệt Mitsubishi + Contactor cho máy bơm, quạt, băng tải hoặc động cơ công nghiệp, hãy cung cấp thông số động cơ hoặc model thiết bị để được tư vấn phù hợp.
