1. Hồ quang điện hình thành như thế nào?

Khi máy cắt đang ở trạng thái đóng, dòng điện đi qua các tiếp điểm.

Khi nhận lệnh mở, cơ cấu truyền động bắt đầu tách hai tiếp điểm.

Trong quá trình các tiếp điểm tách ra, dòng điện chưa lập tức bằng 0 nên có thể xuất hiện hồ quang điện giữa hai tiếp điểm.

Nếu không được kiểm soát và dập tắt, hồ quang có thể làm ảnh hưởng đến quá trình ngắt mạch.

2. Buồng cắt chân không là gì?

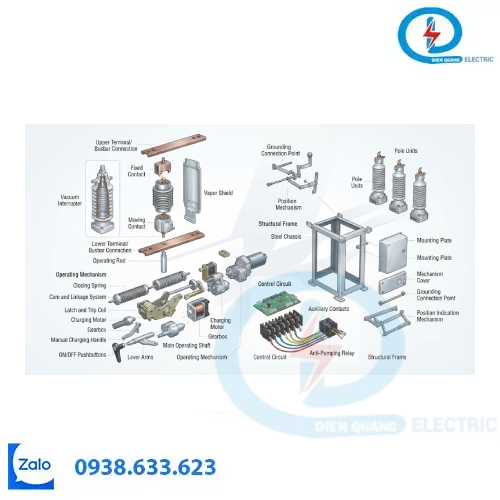

Vacuum Interrupter hay buồng cắt chân không là bộ phận chứa các tiếp điểm đóng cắt trong môi trường chân không.

Buồng cắt được thiết kế kín và có nhiệm vụ tạo môi trường phù hợp cho quá trình đóng cắt.

Trong máy cắt chân không:

Tiếp điểm + buồng chân không = khu vực thực hiện quá trình ngắt dòng điện

Đây là thành phần đặc trưng của công nghệ VCB.

3. Quá trình dập hồ quang

Khi tiếp điểm bắt đầu tách:

Tiếp điểm tách → hồ quang hình thành → hồ quang được duy trì trong buồng chân không trong thời gian rất ngắn → dòng điện tiến tới điểm không → hồ quang tắt → mạch được ngắt

Đối với dòng điện xoay chiều, dòng điện tự nhiên đi qua điểm không trong mỗi chu kỳ.

Khi điều kiện cách điện giữa hai tiếp điểm được phục hồi đủ nhanh sau thời điểm dòng điện qua không, hồ quang có thể được dập tắt và mạch được ngắt.

4. Vai trò của môi trường chân không

Môi trường chân không có đặc tính cách điện cao và hạn chế sự tồn tại của các phần tử khí cần thiết để duy trì hồ quang.

Khi tiếp điểm tách ra, quá trình hồ quang diễn ra trong một không gian được kiểm soát bên trong buồng cắt.

Sau khi hồ quang tắt, khoảng cách giữa các tiếp điểm nhanh chóng phục hồi khả năng cách điện theo đặc tính của buồng cắt.

5. Vì sao công nghệ này quan trọng?

Công nghệ dập hồ quang bằng chân không mang lại một số đặc điểm đáng chú ý:

Buồng cắt kín.
Quá trình dập hồ quang được thực hiện bên trong buồng chân không.
Không cần sử dụng môi trường dập hồ quang bên ngoài buồng cắt.
Phù hợp với nhiều ứng dụng đóng cắt trung thế.
Hỗ trợ thiết kế máy cắt có kết cấu tương đối gọn.

Thông số thực tế về khả năng đóng cắt cần được xác định theo từng model.

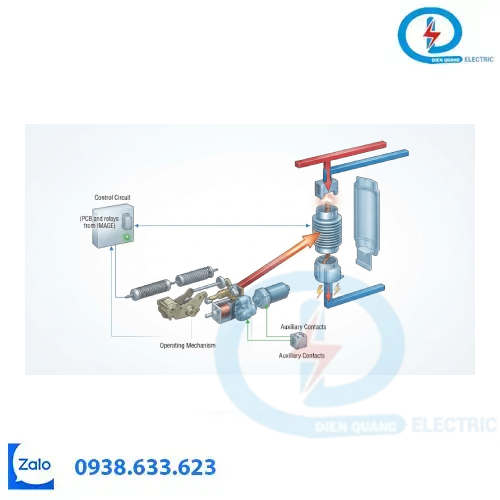

6. Quá trình đóng lại

Khi máy cắt nhận lệnh đóng, cơ cấu truyền động đưa các tiếp điểm trở về trạng thái đóng.

Hai tiếp điểm tiếp xúc với nhau và hình thành đường dẫn dòng điện.

Khi đó, dòng điện có thể đi qua mạch chính để cấp điện cho phụ tải.

Như vậy, toàn bộ quá trình có thể được khái quát:

Đóng → Dòng điện chạy → Nhận lệnh mở → Tiếp điểm tách → Hồ quang hình thành → Dập hồ quang → Mạch mở

7. VPR Mitsubishi và công nghệ VCB

Máy cắt chân không VPR Mitsubishi sử dụng nguyên lý cơ bản của Vacuum Circuit Breaker.

Tuy nhiên, các thông số về điện áp, dòng điện, khả năng cắt, cơ cấu truyền động và cấu hình điều khiển cần được xác định theo đúng model và tài liệu kỹ thuật của sản phẩm.

Kết luận

Nguyên lý dập hồ quang là một trong những yếu tố quan trọng nhất của Máy Cắt Chân Không VPR Mitsubishi.

Khi tiếp điểm tách ra, hồ quang hình thành trong buồng chân không. Quá trình ngắt được hỗ trợ bởi đặc tính của môi trường chân không và điểm không tự nhiên của dòng điện xoay chiều, giúp hồ quang được dập tắt và mạch được cách ly.
