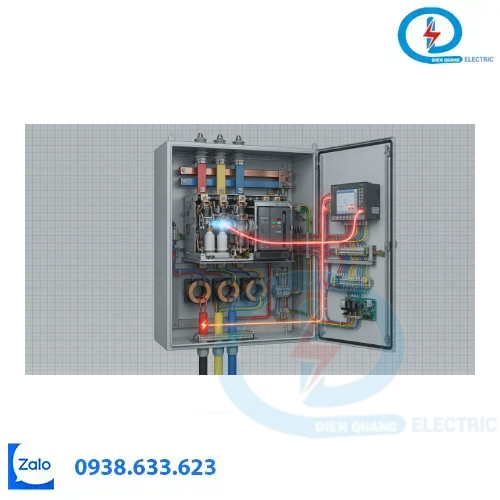

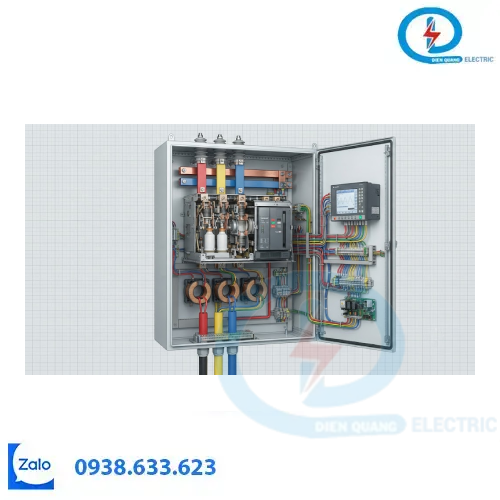

1. Máy cắt chân không nằm ở đâu trong tủ điện?

Một tủ điện trung thế có thể bao gồm nhiều thành phần như:

Thanh cái.
Máy cắt chân không.
CT – biến dòng.
VT/PT – biến điện áp tùy cấu hình.
Relay bảo vệ.
Dao tiếp địa.
Thiết bị đo lường.
Mạch điều khiển.
Hệ thống liên động và tín hiệu trạng thái.

Trong đó, VCB đảm nhiệm chức năng đóng và cắt mạch điện theo yêu cầu vận hành hoặc tín hiệu điều khiển/bảo vệ.

2. Vai trò của VPR trong tủ điện trung thế

Có thể hình dung vai trò của máy cắt theo chuỗi:

Nguồn điện → Thiết bị đo lường/bảo vệ → VCB → Thanh cái hoặc phụ tải

Khi hệ thống hoạt động bình thường, máy cắt ở trạng thái đóng theo yêu cầu vận hành.

Khi cần ngắt nguồn hoặc khi hệ thống bảo vệ phát tín hiệu tác động, máy cắt thực hiện thao tác mở mạch theo cấu hình điều khiển.

3. VPR phối hợp với relay bảo vệ

Máy cắt và relay bảo vệ có chức năng khác nhau.

Relay bảo vệ có nhiệm vụ nhận tín hiệu từ hệ thống đo lường, phát hiện điều kiện sự cố theo chức năng bảo vệ được cài đặt và đưa ra tín hiệu trip.

Máy cắt VPR nhận tín hiệu và thực hiện thao tác mở mạch.

Do đó, hiệu quả bảo vệ phụ thuộc vào sự phối hợp giữa các thiết bị trong toàn bộ hệ thống.

4. Ứng dụng tại ngăn lộ xuất tuyến

Một ứng dụng phổ biến của VCB trong tủ điện trung thế là ngăn lộ xuất tuyến.

Từ thanh cái trung thế, máy cắt có thể điều khiển nguồn cấp đến các khu vực phụ tải khác nhau.

Khi cần bảo trì một nhánh hoặc khi xảy ra sự cố, nhánh tương ứng có thể được cô lập theo quy trình vận hành và cấu hình bảo vệ.

5. Ứng dụng tại ngăn cấp nguồn cho máy biến áp

VPR cũng có thể được bố trí tại ngăn cấp nguồn cho máy biến áp.

Trong trường hợp này, máy cắt đóng vai trò đóng cắt nguồn phía trung thế và phối hợp với hệ thống bảo vệ của trạm.

Các thông số lựa chọn phải phù hợp với yêu cầu của máy biến áp, hệ thống trung thế và mức ngắn mạch tại vị trí lắp đặt.

6. Hỗ trợ vận hành và bảo trì

Việc sử dụng máy cắt trong tủ điện trung thế giúp hệ thống có khả năng đóng cắt từng nhánh theo thiết kế.

Điều này có thể hỗ trợ:

Cô lập khu vực cần bảo trì.
Đóng/cắt nguồn theo kế hoạch.
Xử lý nhánh có sự cố.
Phân chia các khu vực phụ tải.
Phối hợp với hệ thống điều khiển và bảo vệ.

Các thao tác thực tế phải tuân thủ thiết kế tủ điện và quy trình an toàn điện.

7. Những yếu tố cần kiểm tra khi lắp VPR vào tủ điện

Không chỉ cần kiểm tra thông số điện của máy cắt, mà còn phải kiểm tra khả năng tương thích với tủ.

Một số yếu tố quan trọng gồm:

Thông số điện:

Điện áp định mức.
Dòng điện định mức.
Khả năng cắt ngắn mạch.
Dòng chịu đựng ngắn hạn.
Cấp cách điện.

Thông số điều khiển:

Nguồn điều khiển.
Cuộn đóng/cắt.
Tiếp điểm phụ.
Tín hiệu trạng thái.

Thông số cơ khí:

Kích thước.
Kiểu lắp đặt.
Đầu nối.
Cơ cấu vận hành.
Phụ kiện.

8. VPR là một phần của giải pháp tủ điện tổng thể

Một tủ điện trung thế hoạt động hiệu quả không phụ thuộc vào riêng máy cắt.

VPR cần được phối hợp với relay bảo vệ, CT/VT, thanh cái, mạch điều khiển, thiết bị cách ly và các thành phần khác theo sơ đồ thiết kế.

Vì vậy, khi lựa chọn máy cắt cho tủ điện trung thế, cần xem xét toàn bộ hệ thống thay vì chỉ kiểm tra một thiết bị riêng lẻ.
