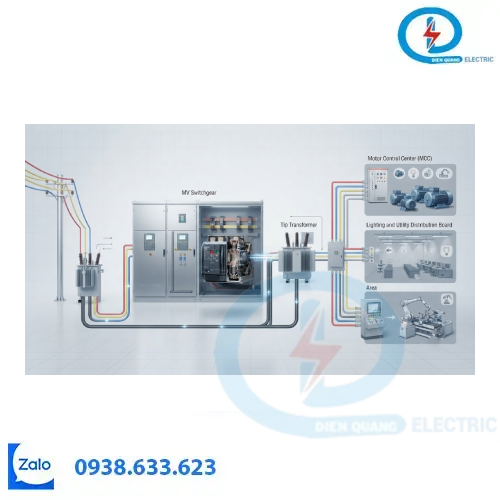

1. Hệ thống điện trong nhà máy thường có nhiều cấp phân phối

Một hệ thống điện công nghiệp có thể được tổ chức theo dạng:

Nguồn trung thế → Tủ điện trung thế → Máy biến áp → Tủ điện hạ thế → Phụ tải

Hoặc với một số phụ tải đặc thù:

Nguồn trung thế → Tủ trung thế → Máy cắt → Phụ tải trung thế

Máy cắt chân không có thể được bố trí tại các vị trí trung thế cần đóng cắt theo thiết kế.

2. VPR cho tủ điện trung thế của nhà máy

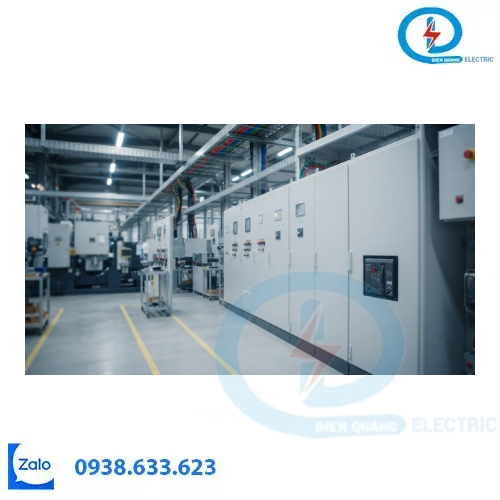

Trong nhà máy, tủ điện trung thế có thể đảm nhiệm việc phân phối nguồn đến nhiều khu vực khác nhau.

VPR có thể được sử dụng tại:

Ngăn nguồn vào.
Ngăn xuất tuyến.
Ngăn cấp nguồn cho máy biến áp.
Các nhánh phân phối trung thế.
Một số phụ tải trung thế tùy hệ thống.

Cấu hình thực tế phụ thuộc vào sơ đồ điện của từng nhà máy.

3. Ứng dụng cho hệ thống cấp nguồn máy biến áp

Máy biến áp là một trong những thiết bị quan trọng trong hệ thống điện công nghiệp.

VPR có thể được sử dụng ở phía trung thế của máy biến áp để thực hiện đóng cắt và phối hợp với hệ thống bảo vệ.

Khi lựa chọn cần xem xét công suất máy biến áp, dòng điện, điện áp, mức ngắn mạch và các yêu cầu vận hành liên quan.

4. Phân phối điện cho nhiều khu vực sản xuất

Một nhà máy có thể có nhiều khu vực như:

Xưởng sản xuất.
Kho hàng.
Khu vực máy móc.
Hệ thống HVAC.
Trạm bơm.
Khu vực phụ trợ.

Hệ thống trung thế có thể được phân chia thành nhiều nhánh để quản lý nguồn điện.

Máy cắt được bố trí tại các vị trí phù hợp giúp thực hiện đóng cắt và cô lập từng nhánh theo sơ đồ thiết kế.

5. Phối hợp với hệ thống bảo vệ

Trong môi trường công nghiệp, hệ thống bảo vệ cần được thiết kế để xử lý các sự cố có thể xảy ra trên từng khu vực.

VPR có thể phối hợp với:

Relay bảo vệ.
CT/VT.
Thiết bị đo lường.
Hệ thống điều khiển.
Thiết bị giám sát.
Các máy cắt khác trong hệ thống.

Khi phát hiện sự cố theo chức năng bảo vệ, relay có thể gửi tín hiệu trip để máy cắt mở mạch và cô lập phần cần thiết.

6. Hỗ trợ vận hành hệ thống điện nhà máy

Máy cắt trung thế có thể hỗ trợ việc:

Đóng nguồn theo kế hoạch.
Cắt nguồn khi bảo trì.
Cô lập nhánh có sự cố.
Phân chia khu vực phụ tải.
Phối hợp với hệ thống bảo vệ.
Quản lý các nhánh phân phối trung thế.

Điều này đặc biệt quan trọng đối với nhà máy có nhiều khu vực sản xuất và yêu cầu vận hành liên tục.

7. Những nhà máy nào có thể cần đến VCB?

Máy cắt chân không có thể được xem xét trong nhiều hệ thống điện công nghiệp sử dụng cấp trung thế, chẳng hạn:

Nhà máy sản xuất.
Nhà máy chế biến.
Khu công nghiệp.
Trung tâm sản xuất quy mô lớn.
Hệ thống hạ tầng công nghiệp.
Các công trình có mạng điện trung thế.

Việc lựa chọn VPR cần dựa trên thiết kế và yêu cầu kỹ thuật thực tế của từng dự án.

8. Lựa chọn VPR cho nhà máy cần chú ý gì?

Trước khi lựa chọn, nên chuẩn bị các thông tin:

Điện áp hệ thống

Dòng điện tải

Công suất máy biến áp hoặc phụ tải

Dòng ngắn mạch tại vị trí lắp đặt

Sơ đồ một sợi

Cấu hình tủ điện

Nguồn và mạch điều khiển

Từ những thông tin này, kỹ sư có thể đối chiếu với catalogue để lựa chọn model phù hợp.

Giải pháp đóng cắt cho hệ thống điện công nghiệp

Với các hệ thống điện trung thế trong nhà máy, khu công nghiệp và công trình công nghiệp, Máy Cắt Chân Không VPR Mitsubishi có thể được tích hợp vào tủ điện và hệ thống phân phối theo yêu cầu thiết kế.

Thiết Bị Điện Quang hỗ trợ cung cấp thông tin sản phẩm và tư vấn lựa chọn thiết bị theo nhu cầu của hệ thống.
