1. Dòng điện định mức của công tắc tơ

Đây là một trong những thông số quan trọng nhất khi lựa chọn contactor.

Dòng điện phù hợp cần được xác định dựa trên loại tải và chế độ sử dụng, không nên chỉ lấy một giá trị dòng điện bất kỳ để lựa chọn.

Đối với động cơ, cần xem xét dòng điện làm việc thực tế cùng các yêu cầu liên quan đến chế độ khởi động và đóng cắt.

Do đó, khi lựa chọn công tắc tơ dạng khối Mitsubishi, cần đối chiếu dòng điện của tải với thông số kỹ thuật của model cụ thể.

2. Công suất động cơ

Nếu contactor được sử dụng để điều khiển động cơ, công suất động cơ là thông tin quan trọng để xác định cấp contactor phù hợp.

Tuy nhiên, không nên chọn contactor chỉ dựa vào kW của động cơ.

Cần kết hợp:

Công suất động cơ.
Điện áp làm việc.
Dòng điện định mức.
Loại tải.
Chế độ vận hành.
Tần suất đóng cắt.

Đặc biệt, cùng một mức công suất nhưng điều kiện vận hành khác nhau có thể dẫn đến yêu cầu lựa chọn contactor khác nhau.

3. Điện áp cuộn hút

Cuộn hút là bộ phận tạo lực điện từ để điều khiển tiếp điểm.

Vì vậy, cần xác định đúng điện áp mạch điều khiển trước khi lựa chọn.

Tùy model, cuộn hút có thể có các mức điện áp điều khiển khác nhau. Không nên suy đoán điện áp cuộn hút chỉ từ hình dáng bên ngoài của contactor.

Cần kiểm tra thông tin trên nhãn thiết bị và catalogue của đúng model.

4. Loại tải và cấp sử dụng

Một thông số rất quan trọng nhưng dễ bị bỏ qua là loại tải và cấp sử dụng của contactor.

Contactor điều khiển động cơ có yêu cầu đóng cắt khác với contactor sử dụng cho tải điện trở hoặc các loại tải khác.

Do đó, khi lựa chọn cần xác định contactor sẽ được sử dụng cho:

Động cơ.
Máy bơm.
Quạt.
Máy nén.
Tải điện trở.
Hệ thống máy móc công nghiệp.

Sau đó đối chiếu với cấp sử dụng được nhà sản xuất quy định.

5. Số cực và tiếp điểm phụ

Tùy theo mạch điện, cần xác định số cực của contactor và nhu cầu sử dụng tiếp điểm phụ.

Tiếp điểm chính đảm nhiệm việc đóng – cắt mạch động lực, trong khi tiếp điểm phụ thường được sử dụng cho mạch điều khiển, liên động hoặc báo trạng thái.

Nếu hệ thống cần nhiều chức năng điều khiển, cần kiểm tra khả năng lắp thêm phụ kiện và cấu hình tiếp điểm của model.

6. Khả năng lắp đặt và phụ kiện

Trong tủ điện, kích thước và cách lắp đặt cũng là yếu tố cần quan tâm.

Cần kiểm tra:

Kích thước thiết bị.
Kiểu lắp đặt.
Vị trí đầu nối.
Không gian trong tủ.
Khả năng kết hợp với rơ le nhiệt.
Phụ kiện tiếp điểm phụ.
Các phụ kiện tương thích khác.

Điều này đặc biệt quan trọng khi thay thế contactor cũ bằng một model mới.

7. Điều kiện làm việc

Ngoài các thông số điện, cần xem xét môi trường lắp đặt và chế độ vận hành như:

Nhiệt độ môi trường.
Tần suất đóng cắt.
Thời gian vận hành.
Điều kiện thông gió trong tủ.
Môi trường bụi hoặc ẩm.
Yêu cầu của hệ thống điều khiển.

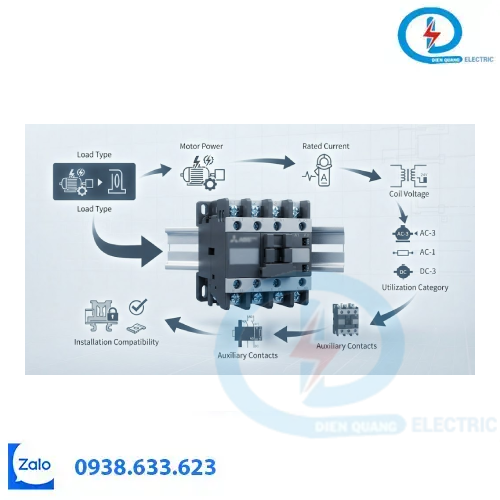

Checklist trước khi chọn contactor

Có thể kiểm tra nhanh theo thứ tự:

Loại tải → Công suất → Dòng điện → Điện áp làm việc → Điện áp cuộn hút → Cấp sử dụng → Tiếp điểm → Kích thước/lắp đặt → Phụ kiện.

Không nên chỉ cung cấp “động cơ bao nhiêu kW” rồi chọn ngay contactor. Càng đầy đủ thông tin, việc lựa chọn càng chính xác.

Kết luận

Việc chọn công tắc tơ dạng khối Mitsubishi cần dựa trên nhiều thông số thay vì chỉ nhìn vào công suất động cơ.

Nếu đang cần lựa chọn contactor cho tủ điện hoặc thay thế thiết bị hiện có, nên chuẩn bị model contactor, ảnh nhãn thiết bị, công suất động cơ, dòng điện và điện áp mạch điều khiển.
