1. Công tắc tơ dạng khối Mitsubishi là gì?

Công tắc tơ là thiết bị đóng cắt sử dụng cơ cấu điện từ để điều khiển tiếp điểm.

Thiết bị thường được dùng để đóng – cắt tải theo tín hiệu từ nút nhấn, rơ le, PLC hoặc mạch điều khiển.

Các ứng dụng phổ biến gồm:

Điều khiển động cơ.
Điều khiển máy bơm và quạt.
Điều khiển băng tải.
Điều khiển máy móc công nghiệp.
Thực hiện trình tự vận hành tự động.

Contactor phù hợp với những ứng dụng cần đóng cắt bằng tín hiệu điều khiển và phải được lựa chọn theo loại tải, cấp sử dụng cùng các thông số kỹ thuật liên quan.

2. MCB là gì?

MCB là thiết bị đóng cắt và bảo vệ mạch điện hạ áp, thường được sử dụng cho các nhánh điện có dòng điện phù hợp với định mức thiết bị.

Tùy đặc tính sản phẩm, MCB có thể thực hiện chức năng bảo vệ quá tải và ngắn mạch.

MCB thường xuất hiện trong:

Tủ điện phân phối.
Mạch điện chiếu sáng.
Các nhánh ổ cắm.
Mạch cấp điện cho thiết bị.
Những ứng dụng hạ áp phù hợp với thông số của thiết bị.

MCB không được thiết kế để thay thế mọi chức năng điều khiển của contactor, đặc biệt trong các hệ thống cần đóng cắt thường xuyên theo lệnh tự động.

3. MCCB là gì?

MCCB là aptomat dạng khối, được sử dụng để đóng cắt và bảo vệ mạch điện theo khả năng, định mức và đặc tính của từng model.

MCCB thường được ứng dụng tại các nhánh phân phối, tủ điện tổng hoặc hệ thống công nghiệp có yêu cầu về dòng điện và khả năng cắt phù hợp.

Khi lựa chọn MCCB, cần xem xét dòng điện định mức, khả năng cắt ngắn mạch, đặc tính bảo vệ và các thông số khác theo thiết kế.

Không phải mọi MCCB đều có cùng tính năng điều chỉnh hoặc cùng khả năng bảo vệ, vì vậy cần kiểm tra catalogue của model cụ thể.

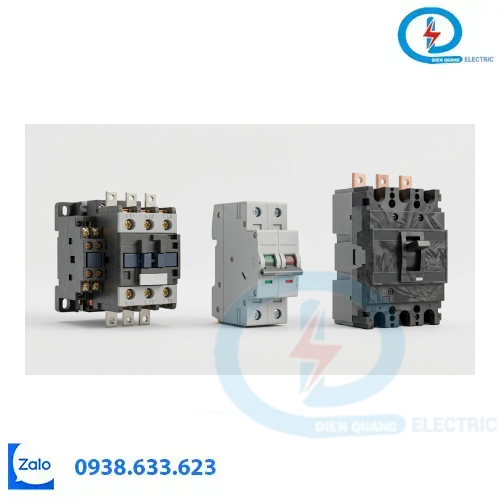

4. Bảng so sánh contactor, MCB và MCCB

Tiêu chí	Công tắc tơ	MCB	MCCB
Chức năng chính	Đóng cắt và điều khiển tải	Đóng cắt, bảo vệ mạch theo định mức	Đóng cắt, bảo vệ mạch theo định mức
Điều khiển bằng cuộn hút	Có	Thông thường không	Tùy cấu hình và phụ kiện
Bảo vệ quá tải	Không phải chức năng bảo vệ chính	Có, theo đặc tính thiết bị	Có, theo đặc tính thiết bị
Bảo vệ ngắn mạch	Không thay thế thiết bị bảo vệ ngắn mạch	Có, trong phạm vi định mức	Có, trong phạm vi định mức
Ứng dụng điển hình	Điều khiển động cơ, tải	Mạch điện nhánh	Mạch phân phối, tải công nghiệp
Có thể thay thế hoàn toàn cho nhau?	Không	Không	Không

5. Vì sao trong tủ điện có thể cần cả ba?

Trong một mạch điều khiển động cơ, mỗi thiết bị có thể đảm nhiệm một vai trò riêng.

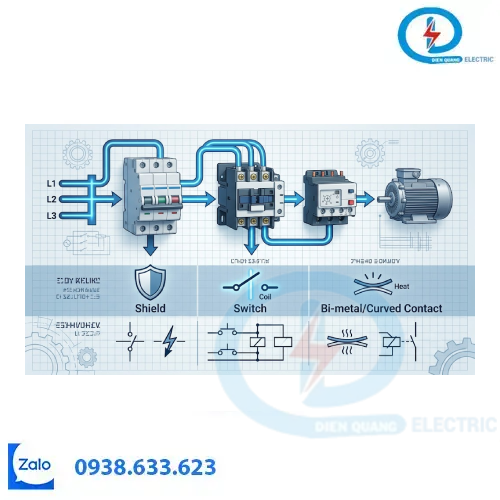

Ví dụ về cấu trúc nguyên lý:

Nguồn điện → MCB/MCCB phù hợp → contactor → thiết bị bảo vệ quá tải phù hợp → động cơ.

Trong đó:

MCB hoặc MCCB thực hiện chức năng bảo vệ mạch theo thiết kế.
Contactor đóng cắt động cơ theo tín hiệu điều khiển.
Rơ le nhiệt hoặc thiết bị bảo vệ động cơ phù hợp hỗ trợ xử lý quá tải.

Việc dùng MCB hay MCCB phụ thuộc vào thiết kế hệ thống, dòng điện, khả năng cắt và yêu cầu phối hợp bảo vệ. Không nhất thiết mọi mạch đều phải dùng đồng thời cả MCB và MCCB.

6. Khi nào nên chọn contactor thay vì chỉ dùng MCB/MCCB?

Nên xem xét contactor khi hệ thống cần:

Điều khiển chạy/dừng động cơ từ nút nhấn.
Điều khiển tải bằng PLC.
Đóng cắt tải theo tín hiệu tự động.
Thực hiện liên động giữa các thiết bị.
Điều khiển nhiều chế độ vận hành theo thiết kế.

Ngược lại, nếu mục tiêu chính là đóng cắt và bảo vệ một nhánh điện, thiết bị bảo vệ phù hợp có thể đáp ứng chức năng đó mà không nhất thiết cần contactor.

Kết luận

Contactor, MCB và MCCB có chức năng khác nhau và thường được phối hợp thay vì thay thế cho nhau. Contactor thiên về điều khiển đóng cắt tải, còn MCB và MCCB thực hiện chức năng bảo vệ mạch theo đặc tính và định mức của từng thiết bị.

Khi lựa chọn thiết bị cho tủ điện, cần xác định rõ nhiệm vụ của từng phần tử, thông số tải và yêu cầu bảo vệ.

Thiết Bị Điện Quang hỗ trợ tư vấn lựa chọn thiết bị điện theo ứng dụng thực tế.
