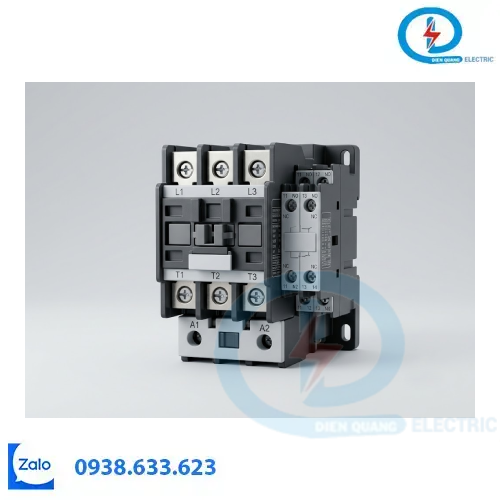

1. Công tắc tơ loại cố định Mitsubishi là gì?

Công tắc tơ (contactor) là thiết bị đóng cắt bằng điện từ, cho phép điều khiển dòng điện đến tải thông qua tín hiệu điều khiển. Thiết bị thường được sử dụng trong mạch động lực của động cơ điện, hệ thống máy bơm, quạt công nghiệp và các dây chuyền sản xuất.

Với loại có kết cấu cố định, thiết bị được lắp đặt tại một vị trí trong tủ điện hoặc trên bề mặt gá lắp theo hướng dẫn của nhà sản xuất. Việc lắp đặt cố định giúp thiết bị được bố trí ổn định trong hệ thống và thuận tiện cho việc đấu nối, kiểm tra, bảo trì.

Cần lưu ý rằng thông số kỹ thuật và kết cấu cụ thể phụ thuộc vào dòng sản phẩm, mã model và tài liệu kỹ thuật tương ứng của Mitsubishi.

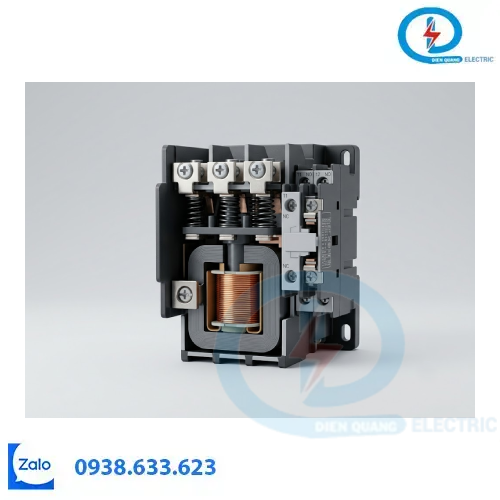

2. Cấu tạo cơ bản của công tắc tơ

Một công tắc tơ thông thường có các bộ phận chính sau:

Cuộn dây điện từ: Tạo ra từ trường khi được cấp đúng điện áp điều khiển.
Lõi từ và cơ cấu truyền động: Tạo chuyển động cơ học để đóng hoặc mở các tiếp điểm.
Tiếp điểm chính: Đóng cắt mạch động lực cấp điện cho tải.
Tiếp điểm phụ: Hỗ trợ các chức năng điều khiển, liên động hoặc báo trạng thái khi được trang bị.
Vỏ cách điện và các đầu đấu dây: Bảo vệ, cố định các bộ phận và hỗ trợ kết nối điện.

Tùy theo dòng công tắc tơ, số lượng tiếp điểm, phụ kiện và cách bố trí các bộ phận có thể khác nhau.

3. Nguyên lý hoạt động cơ bản

Khi cuộn dây được cấp nguồn điều khiển đúng thông số, từ trường sinh ra sẽ hút phần lõi từ động. Cơ cấu truyền động làm thay đổi trạng thái tiếp điểm, giúp mạch động lực được đóng hoặc ngắt theo thiết kế.

Khi ngắt nguồn điều khiển, cơ cấu hồi vị đưa tiếp điểm trở về trạng thái ban đầu ở loại công tắc tơ thông dụng. Trạng thái thực tế cần được xác nhận theo sơ đồ và tài liệu của model cụ thể.

Nhờ cơ chế này, công tắc tơ cho phép điều khiển tải từ xa hoặc kết hợp với nút nhấn, rơ le và bộ điều khiển tự động.

4. Khi lựa chọn công tắc tơ Mitsubishi cần lưu ý gì?

Để lựa chọn thiết bị phù hợp, người dùng nên kiểm tra:

Dòng điện và công suất của tải.
Điện áp cuộn dây điều khiển.
Loại tải và tần suất đóng cắt.
Số cực, tiếp điểm phụ và yêu cầu lắp đặt.
Khả năng phối hợp với thiết bị bảo vệ trong mạch.

Công tắc tơ không thay thế hoàn toàn thiết bị bảo vệ quá tải và ngắn mạch. Hệ thống cần được thiết kế với các thiết bị bảo vệ thích hợp theo yêu cầu kỹ thuật.
