1. Nguyên lý điện từ của công tắc tơ

Công tắc tơ điện từ hoạt động dựa trên lực hút được tạo ra khi cuộn dây điều khiển được cấp điện đúng thông số. Lực hút này làm dịch chuyển phần ứng hoặc cơ cấu từ động, từ đó thay đổi trạng thái của hệ thống tiếp điểm.

Về cơ bản, quá trình đóng cắt có thể được chia thành ba giai đoạn: cấp tín hiệu điều khiển, thay đổi trạng thái tiếp điểm và đưa thiết bị trở về trạng thái ban đầu khi ngắt tín hiệu.

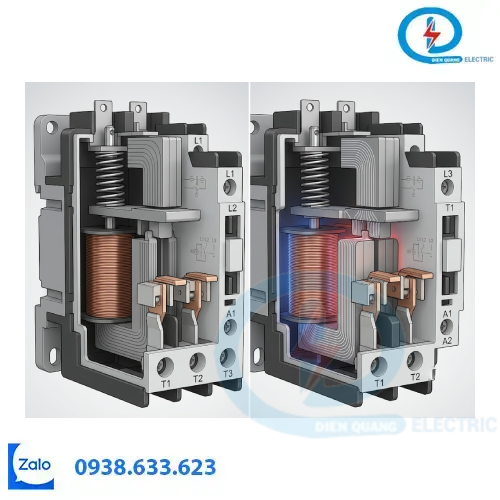

2. Điều gì xảy ra khi cấp điện cho cuộn hút?

Khi cuộn hút nhận đúng điện áp điều khiển, từ trường được hình thành và tạo lực hút giữa các bộ phận từ. Cơ cấu truyền động di chuyển, khiến các tiếp điểm chính thay đổi trạng thái để đóng mạch động lực theo thiết kế.

Lúc này, dòng điện có thể đi qua mạch động lực để cấp cho tải nếu các điều kiện của hệ thống cho phép.

Điện áp cuộn hút là thông số của mạch điều khiển, không đồng nghĩa với điện áp cấp cho động cơ. Hai thông số này cần được kiểm tra riêng khi lựa chọn công tắc tơ.

3. Điều gì xảy ra khi ngắt điện cuộn hút?

Khi nguồn điều khiển bị ngắt, lực hút điện từ giảm hoặc mất đi. Ở công tắc tơ thông dụng có cơ cấu hồi vị, các tiếp điểm trở về trạng thái ban đầu nhờ lò xo hoặc cơ cấu thiết kế tương ứng.

Sự thay đổi trạng thái này giúp mạch động lực ngắt theo nguyên lý vận hành của thiết bị.

Trong quá trình thực tế, nếu công tắc tơ không hút, phát ra tiếng rung bất thường hoặc tiếp điểm không chuyển trạng thái đúng, cần ngắt nguồn an toàn và kiểm tra nguyên nhân theo quy trình kỹ thuật.

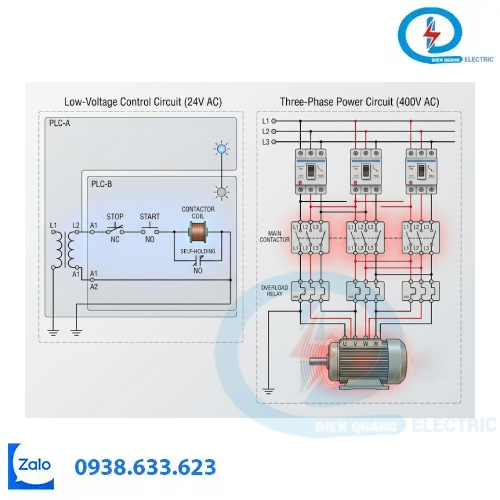

4. Sơ đồ nguyên lý điều khiển cơ bản

Một mạch khởi động động cơ thông dụng có thể gồm hai phần:

Mạch điều khiển: Nút nhấn, tiếp điểm điều khiển, cuộn hút công tắc tơ và các phần tử liên quan.
Mạch động lực: Nguồn điện, thiết bị bảo vệ, tiếp điểm chính của công tắc tơ và tải.

Khi nhận lệnh chạy, mạch điều khiển cấp điện cho cuộn hút. Công tắc tơ đóng tiếp điểm chính để cấp điện cho tải. Khi có lệnh dừng hoặc điều kiện liên động làm ngắt cuộn hút, công tắc tơ trở về trạng thái ngắt.

Sơ đồ thực tế cần được thiết kế theo yêu cầu hệ thống và sơ đồ đấu dây của đúng model; không nên áp dụng một sơ đồ chung cho mọi thiết bị.

5. Lưu ý khi sử dụng công tắc tơ Mitsubishi

Để công tắc tơ hoạt động ổn định, cần lưu ý:

Cấp đúng điện áp và loại nguồn cho cuộn hút.
Chọn thiết bị phù hợp với loại tải và tần suất đóng cắt.
Kiểm tra đầu nối, tình trạng tiếp điểm và độ chắc chắn khi lắp đặt.
Phối hợp với thiết bị bảo vệ quá tải, ngắn mạch thích hợp.
Thực hiện kiểm tra, bảo trì sau khi đã cô lập nguồn điện và xác nhận điều kiện an toàn.

Công tắc tơ có chức năng đóng cắt và điều khiển tải, không tự thay thế mọi chức năng bảo vệ của MCB, MCCB hoặc rơ le nhiệt.

6. Tìm hiểu thiết bị tại Thiết Bị Điện Quang

Nắm được nguyên lý hoạt động giúp người dùng lựa chọn, vận hành và kiểm tra công tắc tơ đúng cách hơn. Khi cần tìm thiết bị thay thế hoặc lựa chọn cho tủ điện mới, hãy đối chiếu thông số thực tế với tài liệu kỹ thuật của nhà sản xuất.
