1. Dòng điện định mức

Dòng điện định mức là một trong những thông số quan trọng khi lựa chọn công tắc tơ. Thiết bị cần phù hợp với dòng điện của tải và điều kiện sử dụng thực tế.

Tuy nhiên, không nên chỉ so sánh dòng điện định mức một cách độc lập. Khả năng đóng cắt còn phụ thuộc vào loại tải, cấp sử dụng, tần suất vận hành và các điều kiện được quy định trong tài liệu kỹ thuật.

Đối với động cơ, cần xác định dòng điện trên nhãn động cơ và đối chiếu với thông số công tắc tơ tương ứng.

2. Điện áp cuộn hút

Điện áp cuộn hút là điện áp cấp cho mạch điều khiển để công tắc tơ thực hiện thao tác đóng cắt. Thông số này khác với điện áp của mạch động lực cấp cho tải.

Ví dụ, hệ thống có thể sử dụng một mức điện áp cho động cơ và một mức điện áp khác cho mạch điều khiển. Vì vậy, cần xác nhận chính xác điện áp và loại nguồn của cuộn hút trước khi đặt mua hoặc thay thế thiết bị.

Cấp sai điện áp có thể khiến công tắc tơ không hoạt động đúng hoặc làm hỏng cuộn dây.

3. Điện áp làm việc và loại tải

Điện áp làm việc của mạch động lực cần phù hợp với thông số định mức của công tắc tơ. Bên cạnh đó, loại tải cũng ảnh hưởng trực tiếp đến khả năng đóng cắt.

Tải động cơ có đặc tính khởi động khác với tải thuần trở. Do đó, cần xem xét cấp sử dụng phù hợp, chẳng hạn cấp sử dụng dành cho điều khiển động cơ, theo catalogue của đúng dòng sản phẩm.

Không nên chọn thiết bị chỉ dựa trên một con số dòng điện mà bỏ qua điều kiện đóng cắt thực tế.

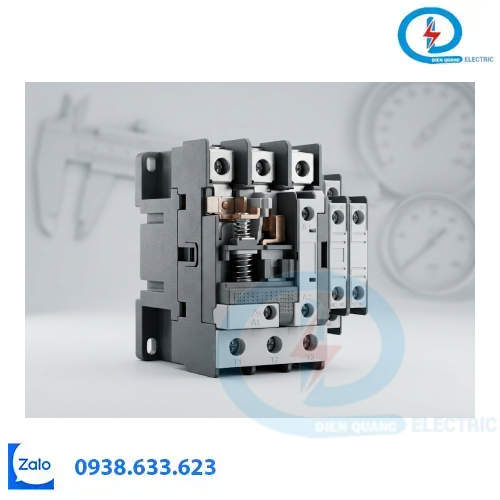

4. Số cực và tiếp điểm phụ

Số cực cần đáp ứng yêu cầu đóng cắt của mạch điện. Ngoài các tiếp điểm chính, một số ứng dụng còn cần tiếp điểm phụ để thực hiện chức năng tự giữ, liên động hoặc báo trạng thái.

Trước khi lựa chọn, hãy xác định sơ đồ điều khiển, số lượng tiếp điểm cần thiết và khả năng lắp thêm phụ kiện của model cụ thể.

5. Khả năng lắp đặt và phối hợp bảo vệ

Kích thước, phương pháp gá lắp, khoảng không gian đi dây và điều kiện môi trường đều cần được xem xét khi bố trí công tắc tơ trong tủ điện.

Ngoài ra, công tắc tơ cần được phối hợp với thiết bị bảo vệ phù hợp. MCB hoặc MCCB đảm nhiệm chức năng bảo vệ mạch theo đặc tính thiết bị; rơ le nhiệt hoặc thiết bị bảo vệ động cơ có thể được sử dụng để hỗ trợ bảo vệ quá tải trong ứng dụng thích hợp.

6. Checklist trước khi chọn công tắc tơ Mitsubishi

Trước khi mua, hãy kiểm tra:

  • Dòng điện và công suất của tải.

  • Điện áp mạch động lực.

  • Điện áp và loại nguồn cuộn hút.

  • Loại tải và tần suất đóng cắt.

  • Số cực, tiếp điểm phụ và phụ kiện cần thiết.

  • Kích thước lắp đặt, mã model và tài liệu kỹ thuật.

Thiết Bị Điện Quang hỗ trợ khách hàng tìm hiểu và lựa chọn thiết bị điện theo nhu cầu sử dụng thực tế. Khi cần tư vấn công tắc tơ loại cố định Mitsubishi, bạn nên chuẩn bị mã model, ảnh nhãn thiết bị hoặc thông số tải để việc đối chiếu thuận tiện hơn.
