1. Công tắc tơ có vai trò gì trong mạch điều khiển động cơ?

Công tắc tơ là thiết bị đóng cắt bằng điện từ, cho phép điều khiển nguồn điện cấp cho động cơ thông qua tín hiệu điều khiển.

Khi nhận lệnh chạy, cuộn hút được cấp điện đúng thông số và cơ cấu tiếp điểm chuyển trạng thái, mạch động lực được đóng theo thiết kế. Khi nhận lệnh dừng hoặc khi điều kiện điều khiển làm ngắt cuộn hút, công tắc tơ trở về trạng thái ngắt theo nguyên lý hoạt động của thiết bị.

Nhờ đó, người vận hành có thể điều khiển động cơ từ vị trí thuận tiện hoặc tích hợp thiết bị vào hệ thống tự động hóa.

2. Công tắc tơ trong mạch khởi động động cơ

Trong một mạch khởi động động cơ thông dụng, công tắc tơ có thể được kết hợp với nút nhấn Start/Stop, tiếp điểm phụ, thiết bị bảo vệ và các phần tử điều khiển khác.

Quá trình hoạt động cơ bản gồm:

Người vận hành hoặc bộ điều khiển phát lệnh chạy.
Mạch điều khiển cấp điện cho cuộn hút công tắc tơ.
Tiếp điểm chính đóng, cấp nguồn cho động cơ.
Khi có lệnh dừng hoặc điều kiện ngắt phù hợp, cuộn hút mất điện và tiếp điểm chính mở.

Đây là nguyên lý tổng quát. Sơ đồ đấu dây thực tế cần được thiết kế theo loại động cơ, phương pháp khởi động và tài liệu kỹ thuật của thiết bị.

3. Kết hợp với PLC và hệ thống tự động hóa

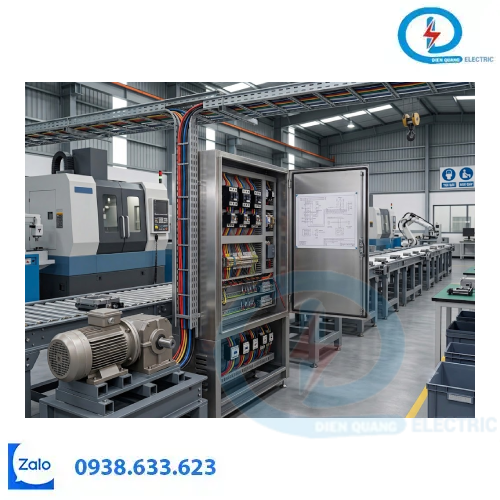

Trong nhà máy hiện đại, công tắc tơ có thể nhận lệnh thông qua mạch điều khiển sử dụng PLC, rơ le trung gian hoặc các bộ điều khiển khác.

Ví dụ, một hệ thống băng tải có thể sử dụng cảm biến để xác định trạng thái sản phẩm. PLC xử lý tín hiệu và điều khiển mạch cuộn hút công tắc tơ để vận hành động cơ theo trình tự được lập trình.

Công tắc tơ thực hiện chức năng đóng cắt tải; việc xử lý logic, giám sát và liên động thuộc về các thành phần khác trong hệ thống.

4. Chọn công tắc tơ phù hợp với động cơ

Để lựa chọn công tắc tơ loại cố định Mitsubishi, cần kiểm tra những thông tin sau:

Công suất và dòng điện định mức của động cơ.
Điện áp mạch động lực.
Điện áp và loại nguồn cuộn hút.
Đặc tính tải, phương pháp khởi động và tần suất đóng cắt.
Số cực, tiếp điểm phụ và yêu cầu lắp đặt.
Khả năng phối hợp với thiết bị bảo vệ.

Đối với động cơ có yêu cầu khởi động đặc biệt hoặc tần suất đóng cắt cao, cần đối chiếu kỹ bảng lựa chọn của nhà sản xuất thay vì chỉ dựa vào công suất.

5. Bảo vệ động cơ và lưu ý khi vận hành

Công tắc tơ không thay thế hoàn toàn các thiết bị bảo vệ động cơ. Tùy thiết kế mạch, hệ thống cần thiết bị bảo vệ ngắn mạch và quá tải phù hợp.

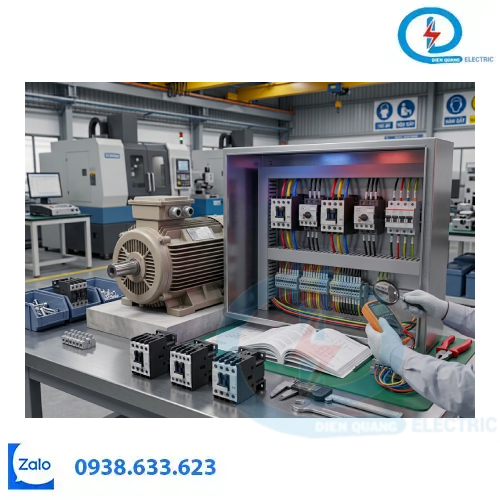

Trong quá trình bảo trì, kỹ thuật viên nên kiểm tra tình trạng tiếp điểm, đầu nối, cuộn hút và các dấu hiệu bất thường. Mọi thao tác kiểm tra bên trong tủ điện phải được thực hiện sau khi cô lập nguồn và xác nhận an toàn.

6. Tìm hiểu công tắc tơ Mitsubishi tại Thiết Bị Điện Quang

Nếu đang thiết kế mạch điều khiển động cơ hoặc cần thay thế công tắc tơ, hãy chuẩn bị thông số động cơ, điện áp điều khiển và mã model thiết bị hiện có.

Thiết Bị Điện Quang hỗ trợ khách hàng tìm hiểu các thiết bị điện phục vụ tủ điều khiển và hệ thống động cơ công nghiệp.
