Công tắc tơ và rơ le nhiệt có chức năng gì?

Hai thiết bị có nhiệm vụ khác nhau nhưng bổ trợ cho nhau.

Công tắc tơ là thiết bị đóng cắt mạch điện bằng cơ cấu điện từ. Khi cuộn hút nhận tín hiệu điều khiển phù hợp, công tắc tơ thay đổi trạng thái tiếp điểm để cấp hoặc ngắt điện cho tải.

Trong khi đó, rơ le nhiệt được sử dụng để hỗ trợ bảo vệ động cơ trước tình trạng quá tải kéo dài. Khi dòng điện vượt mức cài đặt trong một khoảng thời gian nhất định, cơ cấu bảo vệ của rơ le nhiệt tác động để ngắt mạch điều khiển công tắc tơ.

Có thể hiểu đơn giản:

Công tắc tơ = đóng/cắt và điều khiển tải

Rơ le nhiệt = hỗ trợ bảo vệ động cơ khi quá tải

Vì sao công tắc tơ và rơ le nhiệt thường được kết hợp?

1. Phân chia rõ chức năng điều khiển và bảo vệ

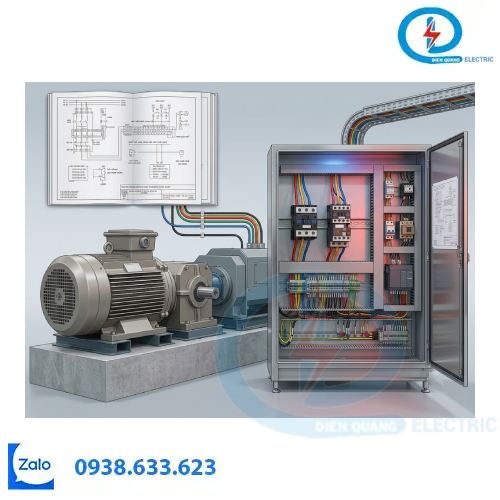

Trong mạch điều khiển động cơ, công tắc tơ đảm nhận nhiệm vụ đóng cắt nguồn cho động cơ, còn rơ le nhiệt giám sát tình trạng quá tải.

Cách phối hợp này giúp hệ thống có chức năng điều khiển và bảo vệ phù hợp hơn thay vì yêu cầu một thiết bị đảm nhiệm tất cả chức năng.

2. Hỗ trợ bảo vệ động cơ khi quá tải

Động cơ có thể gặp tình trạng quá tải do tải cơ khí tăng, máy bị kẹt, điều kiện vận hành thay đổi hoặc các nguyên nhân khác.

Khi dòng điện duy trì ở mức cao hơn giá trị cài đặt, rơ le nhiệt có thể tác động vào mạch điều khiển để công tắc tơ nhả, từ đó ngắt động cơ.

3. Thuận tiện cho mạch điều khiển

Công tắc tơ có thể nhận tín hiệu từ nút nhấn, PLC hoặc các thiết bị điều khiển khác.

Khi kết hợp với rơ le nhiệt, mạch điều khiển có thể được thiết kế để động cơ tự dừng khi phát hiện tình trạng quá tải.

4. Phù hợp với nhiều ứng dụng công nghiệp

Bộ công tắc tơ và rơ le nhiệt thường xuất hiện trong:

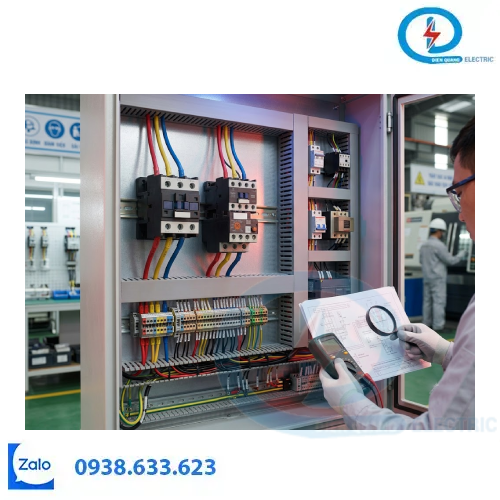

Tủ điều khiển động cơ.
Hệ thống máy bơm.
Quạt công nghiệp.
Máy nén.
Băng tải.
Máy móc sản xuất.
Dây chuyền tự động hóa.

Khi lựa chọn công tắc tơ và rơ le nhiệt cần lưu ý gì?

Không nên chỉ chọn thiết bị dựa trên công suất động cơ. Cần kiểm tra các thông số thực tế như:

Dòng điện định mức của động cơ.
Điện áp và loại nguồn cấp.
Điện áp cuộn hút công tắc tơ.
Điều kiện làm việc và tần suất đóng cắt.
Dải điều chỉnh của rơ le nhiệt.
Khả năng phối hợp giữa các thiết bị.
Không gian lắp đặt trong tủ điện.

Đối với sản phẩm Mitsubishi, nên kiểm tra đúng model và catalogue kỹ thuật để xác định thông số cũng như khả năng kết hợp phụ kiện trước khi lắp đặt.

Kết luận

Công tắc tơ và rơ le nhiệt thường được kết hợp trong các mạch điều khiển động cơ vì mỗi thiết bị đảm nhận một chức năng khác nhau. Công tắc tơ tập trung vào đóng cắt và điều khiển, trong khi rơ le nhiệt hỗ trợ bảo vệ động cơ trước tình trạng quá tải.

Nếu bạn đang cần lựa chọn công tắc tơ loại cố định Mitsubishi và thiết bị bảo vệ phù hợp cho tủ điện, hãy xác định trước công suất, dòng điện động cơ và yêu cầu vận hành thực tế.
