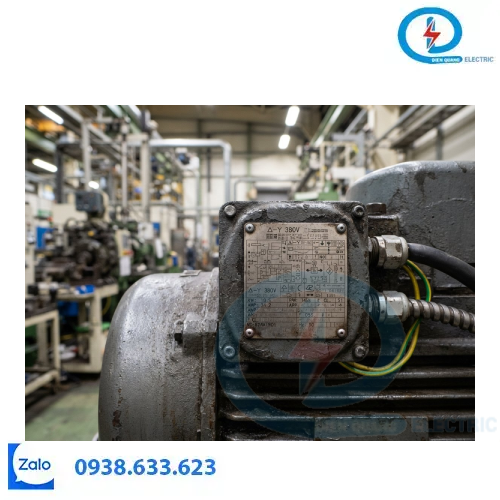

1. Xác định thông số của động cơ

Trước tiên, cần thu thập thông tin từ nhãn động cơ và hồ sơ kỹ thuật, bao gồm:

Công suất định mức.
Điện áp định mức.
Dòng điện định mức.
Tần số nguồn.
Phương thức khởi động.
Chế độ vận hành và tần suất khởi động.

Các thông tin này giúp xác định yêu cầu đối với thiết bị đóng cắt. Không nên chọn công tắc tơ chỉ dựa vào công suất động cơ mà bỏ qua dòng điện và chế độ khởi động.

2. Kiểm tra điện áp định mức và dòng điện sử dụng

Công tắc tơ phải phù hợp với cấp điện áp của hệ thống và điều kiện làm việc được nhà sản xuất quy định.

Dòng điện sử dụng cần được xem xét theo loại tải và cấp sử dụng của thiết bị. Đối với động cơ, dòng điện khi khởi động có thể cao hơn đáng kể so với dòng điện khi vận hành bình thường, tùy phương thức khởi động và đặc tính động cơ.

Vì vậy, cần đối chiếu catalogue của đúng model Mitsubishi để xác nhận thiết bị phù hợp với ứng dụng dự kiến.

3. Xem xét phương thức khởi động động cơ

Phương thức khởi động ảnh hưởng đến dòng điện và điều kiện đóng cắt của hệ thống. Động cơ có thể được khởi động trực tiếp hoặc thông qua giải pháp khởi động khác, tùy thiết kế và đặc tính tải.

Khi lựa chọn công tắc tơ, cần xác định rõ thiết bị sẽ làm việc trong cấu hình nào. Không nên tự động áp dụng cùng một lựa chọn cho mọi động cơ có công suất tương đương.

4. Đánh giá tần suất đóng cắt và chế độ vận hành

Một động cơ hoạt động liên tục có yêu cầu khác với động cơ thường xuyên khởi động, dừng hoặc thay đổi chu kỳ vận hành.

Cần xem xét số lần thao tác dự kiến, thời gian vận hành, đặc điểm tải và điều kiện môi trường. Những yếu tố này giúp đánh giá khả năng đáp ứng của công tắc tơ cũng như yêu cầu bảo trì.

Thông số về tuổi thọ điện, tuổi thọ cơ và tần suất thao tác cần được kiểm tra trong tài liệu của model cụ thể.

5. Phối hợp với hệ thống bảo vệ động cơ

Công tắc tơ thực hiện chức năng đóng cắt theo yêu cầu điều khiển, nhưng không mặc nhiên thay thế thiết bị bảo vệ quá tải hoặc ngắn mạch.

Hệ thống cần được thiết kế với các thiết bị bảo vệ phù hợp, chẳng hạn rơ le bảo vệ động cơ và máy cắt tương ứng với yêu cầu của hệ thống trung thế. Phương án phối hợp cần xem xét đặc tính động cơ, dòng sự cố và yêu cầu bảo vệ.

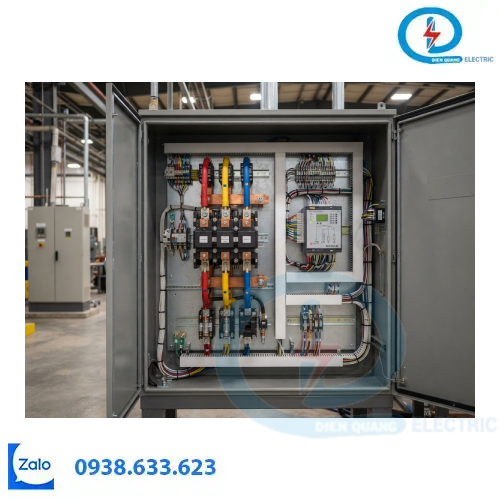

6. Kiểm tra cấu hình tủ điện và mạch điều khiển

Ngoài thông số điện, cần xác nhận kích thước lắp đặt, đầu nối, cấu hình cuộn hút hoặc bộ truyền động, tiếp điểm phụ và yêu cầu liên động nếu có.

Nếu công tắc tơ được dùng để thay thế thiết bị hiện hữu, cần kiểm tra sơ đồ điện và tính tương thích với tủ điện. Việc thay thế phải được đánh giá bởi nhân sự có chuyên môn về hệ thống trung thế.

Checklist chọn contactor trung thế cho motor

Thu thập đầy đủ thông số trên nhãn động cơ.
Xác định phương thức khởi động và chế độ vận hành.
Đối chiếu điện áp, dòng điện và cấp sử dụng của công tắc tơ.
Kiểm tra tần suất đóng cắt và tuổi thọ theo catalogue.
Đánh giá phương án bảo vệ, liên động và lắp đặt.
Xác nhận model phù hợp trước khi đặt mua.

Kết luận

Lựa chọn công tắc tơ trung thế Mitsubishi cho động cơ công suất lớn cần được thực hiện dựa trên dữ liệu động cơ, chế độ vận hành và yêu cầu của toàn hệ thống. Việc đối chiếu catalogue và thiết kế bảo vệ là bước cần thiết để hạn chế lựa chọn sai thiết bị.
