1. Công tắc tơ trung thế là gì?

Công tắc tơ trung thế là loại công tắc tơ sử dụng buồng chân không chuyên dụng làm môi trường dập hồ quang khi các tiếp điểm tách ra trong quá trình ngắt dòng điện.

Thiết bị được sử dụng trong một số ứng dụng đóng cắt trung thế, đặc biệt là các hệ thống điều khiển động cơ và phụ tải công nghiệp đáp ứng yêu cầu kỹ thuật của nhà sản xuất.

Khi tìm hiểu sản phẩm Mitsubishi, cần xác minh đúng dòng công tắc tơ và catalogue tương ứng. Không nên mặc định tất cả công tắc tơ trung thế Mitsubishi đều sử dụng công nghệ chân không.

2. Cấu tạo cơ bản của công tắc tơ trung thế

Một công tắc tơ trung thế thường có những bộ phận chức năng chính như:

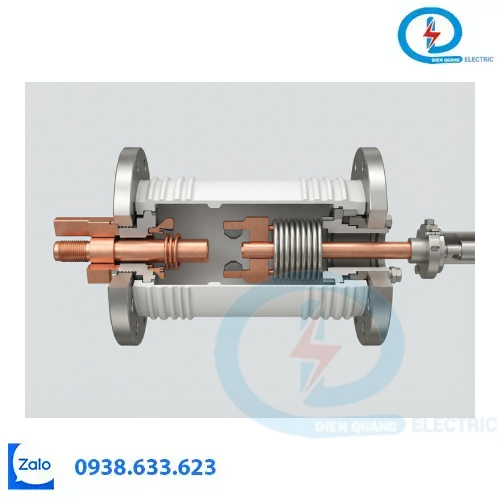

Buồng chân không: Chứa các tiếp điểm và tạo môi trường phục vụ quá trình dập hồ quang.
Tiếp điểm đóng cắt: Thực hiện kết nối hoặc ngắt mạch điện.
Cơ cấu truyền động: Điều khiển chuyển động đóng và mở của tiếp điểm.
Mạch điều khiển: Tiếp nhận tín hiệu vận hành và điều khiển cơ cấu đóng cắt.
Kết cấu cách điện và đầu nối: Đáp ứng yêu cầu cách điện, kết nối và lắp đặt của thiết bị.

Cấu tạo chi tiết, cơ cấu truyền động và cách bố trí các bộ phận có thể khác nhau giữa các model.

3. Nguyên lý hoạt động của công tắc tơ trung thế

Quá trình hoạt động có thể hiểu qua ba giai đoạn cơ bản.

Giai đoạn 1 – Nhận lệnh đóng: Mạch điều khiển cấp tín hiệu phù hợp để cơ cấu truyền động đưa các tiếp điểm về trạng thái đóng. Khi tiếp điểm đóng hoàn toàn, dòng điện được truyền qua mạch động lực.

Giai đoạn 2 – Duy trì trạng thái đóng: Thiết bị duy trì trạng thái theo thiết kế và tín hiệu điều khiển. Các điều kiện liên động và bảo vệ của hệ thống cần được đáp ứng.

Giai đoạn 3 – Thực hiện thao tác ngắt: Khi có lệnh ngắt, tiếp điểm tách ra. Hồ quang xuất hiện trong quá trình ngắt được xử lý bên trong buồng chân không. Quá trình này giúp thực hiện chức năng dập hồ quang theo nguyên lý thiết kế của thiết bị.

Khả năng đóng cắt thực tế phụ thuộc vào thông số định mức, loại tải, điều kiện vận hành và giới hạn được nhà sản xuất quy định.

4. Ưu điểm của công nghệ chân không

Trong các ứng dụng phù hợp, công tắc tơ trung thế có thể mang lại một số lợi ích:

Hệ thống dập hồ quang được tích hợp trong buồng chân không.
Phù hợp với một số ứng dụng đóng cắt động cơ và phụ tải trung thế.
Hỗ trợ thiết kế thiết bị đóng cắt có kết cấu chuyên dụng cho hệ thống công nghiệp.
Thuận tiện cho việc tích hợp vào tủ điện được thiết kế tương thích.

Tuy nhiên, không nên đánh giá thiết bị chỉ dựa trên công nghệ dập hồ quang. Cần xem xét đầy đủ khả năng đóng cắt, tuổi thọ điện và cơ, điều kiện bảo trì cũng như yêu cầu phối hợp bảo vệ.

5. Những điểm cần kiểm tra khi lựa chọn

Trước khi lựa chọn công tắc tơ trung thế Mitsubishi, hãy kiểm tra:

Điện áp định mức và dòng điện sử dụng.
Loại phụ tải và chế độ đóng cắt.
Khả năng đóng cắt theo yêu cầu ứng dụng.
Điện áp và cấu hình mạch điều khiển.
Điều kiện lắp đặt, liên động và phối hợp bảo vệ.
Yêu cầu bảo trì theo tài liệu kỹ thuật.

Công tắc tơ không thay thế máy cắt hoặc toàn bộ hệ thống bảo vệ sự cố. Phương án thiết kế cần được xác định theo đặc điểm của hệ thống điện trung thế.

Kết luận

Công tắc tơ trung thế hoạt động dựa trên cơ cấu đóng cắt kết hợp với buồng chân không để xử lý hồ quang khi ngắt dòng điện. Hiểu rõ nguyên lý hoạt động giúp người dùng có cơ sở đánh giá ứng dụng và lựa chọn thiết bị phù hợp hơn.
