1. Công tắc tơ và rơ le bảo vệ có chức năng gì?

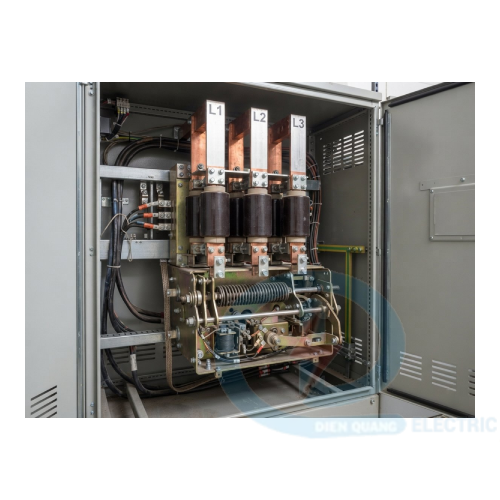

Công tắc tơ trung thế

Công tắc tơ là thiết bị đóng cắt được điều khiển bằng tín hiệu điện. Trong mạch động cơ phù hợp, thiết bị thực hiện lệnh đóng hoặc ngắt nguồn cấp cho phụ tải theo trình tự điều khiển.

Rơ le bảo vệ động cơ

Rơ le bảo vệ giám sát các thông số hoặc trạng thái liên quan đến động cơ, tùy theo loại rơ le và cấu hình hệ thống. Các chức năng có thể bao gồm bảo vệ quá tải, mất pha, dòng điện bất thường hoặc những điều kiện sự cố khác nếu thiết bị hỗ trợ.

Khi phát hiện tình trạng cần xử lý, rơ le có thể phát tín hiệu cảnh báo hoặc tác động vào mạch điều khiển để yêu cầu ngắt thiết bị đóng cắt theo thiết kế.

2. Vì sao cần phối hợp hai thiết bị?

Hỗ trợ bảo vệ động cơ

Động cơ có thể gặp tình trạng quá tải, khởi động kéo dài hoặc điều kiện vận hành bất thường. Việc lựa chọn đúng thiết bị bảo vệ và cài đặt phù hợp giúp hệ thống phát hiện các tình trạng nằm trong phạm vi chức năng của thiết bị.

Tổ chức quá trình dừng máy

Khi rơ le phát hiện điều kiện bảo vệ cần tác động, tín hiệu có thể được đưa vào mạch điều khiển công tắc tơ hoặc hệ thống cắt điện phù hợp. Trình tự xử lý phải được thiết kế theo loại sự cố, cấu hình thiết bị và yêu cầu an toàn của hệ thống.

Hạn chế gián đoạn sản xuất không cần thiết

Phối hợp bảo vệ đúng cách giúp giảm nguy cơ cài đặt không phù hợp gây tác động ngoài ý muốn, đồng thời hỗ trợ xác định nguyên nhân khi xảy ra sự cố.

3. Những yếu tố cần xem xét khi phối hợp

Khi thiết kế mạch động cơ trung thế, cần chú ý:

Dòng điện định mức và đặc tính khởi động của động cơ.
Loại rơ le và các chức năng bảo vệ thực tế được hỗ trợ.
Thời gian tác động và các giá trị cài đặt theo hồ sơ tính toán.
Khả năng đóng cắt của công tắc tơ trong chế độ tải dự kiến.
Phương án xử lý khi quá tải, ngắn mạch hoặc xảy ra sự cố khác.
Sự phối hợp với máy cắt, cầu chì trung thế hoặc thiết bị bảo vệ khác theo thiết kế.
Tín hiệu liên động, cảnh báo và giám sát của hệ thống điều khiển.

Không nên áp dụng một bộ thông số cài đặt chung cho tất cả động cơ. Giá trị cài đặt phải dựa trên dữ liệu động cơ, đặc tính phụ tải, nghiên cứu phối hợp bảo vệ và hướng dẫn của nhà sản xuất.

4. Lưu ý quan trọng về bảo vệ ngắn mạch

Công tắc tơ không mặc nhiên thay thế máy cắt hoặc thiết bị bảo vệ ngắn mạch. Hệ thống phải có phương án bảo vệ phù hợp với mức dòng sự cố và khả năng chịu đựng của các thiết bị. Việc phối hợp giữa công tắc tơ, rơ le, cầu chì hoặc máy cắt cần được xác nhận theo tài liệu kỹ thuật của đúng cấu hình.

Kết luận

Công tắc tơ trung thế Mitsubishi và rơ le bảo vệ động cơ đảm nhiệm những chức năng khác nhau nhưng có liên hệ chặt chẽ trong hệ thống điều khiển. Phối hợp đúng thiết bị, cài đặt và logic tác động giúp hệ thống đáp ứng yêu cầu vận hành và bảo vệ động cơ.
