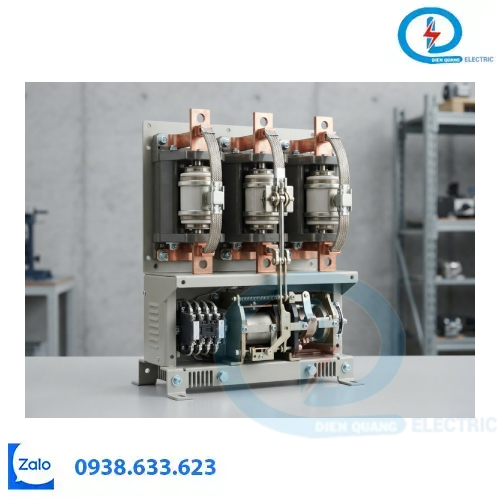

1. Công tắc tơ trung thế là gì?

Công tắc tơ trung thế là thiết bị đóng cắt có cơ cấu điều khiển, thường được sử dụng trong các mạch điều khiển phụ tải công nghiệp, đặc biệt là động cơ khi thiết bị đáp ứng điều kiện ứng dụng.

Một số dòng công tắc tơ trung thế sử dụng công nghệ chân không để dập hồ quang khi đóng cắt. Tuy nhiên, cần xác nhận công nghệ và khả năng vận hành theo đúng dòng sản phẩm, không nên mặc định mọi mẫu Mitsubishi đều có cùng cấu tạo.

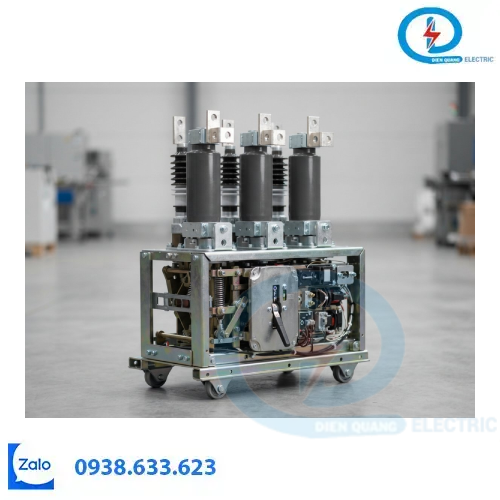

2. Máy cắt trung thế là gì?

Máy cắt trung thế là thiết bị đóng cắt được lựa chọn theo yêu cầu vận hành và bảo vệ của hệ thống điện. Tùy loại máy cắt, thiết bị có thể phối hợp với rơ le bảo vệ để cắt mạch khi phát hiện sự cố, chẳng hạn như ngắn mạch.

Khả năng cắt dòng sự cố, dòng định mức, điện áp định mức và các thông số liên quan phải được kiểm tra trên tài liệu của đúng mã máy cắt.

3. So sánh công tắc tơ và máy cắt trung thế

Tiêu chí	Công tắc tơ trung thế	Máy cắt trung thế
Chức năng chính	Đóng cắt, điều khiển phụ tải phù hợp	Đóng cắt mạch điện, có thể thực hiện nhiệm vụ cắt sự cố theo định mức
Ứng dụng thường gặp	Mạch điều khiển động cơ và phụ tải công nghiệp phù hợp	Ngăn lộ cấp nguồn, bảo vệ và đóng cắt hệ thống điện theo thiết kế
Khả năng cắt ngắn mạch	Không mặc nhiên thay thế thiết bị cắt ngắn mạch	Được xác định theo khả năng cắt dòng sự cố ghi trong tài liệu kỹ thuật
Phối hợp bảo vệ	Cần phối hợp với thiết bị bảo vệ phù hợp	Có thể phối hợp với rơ le bảo vệ và hệ thống điều khiển
Tiêu chí lựa chọn	Loại tải, tần suất đóng cắt, điện áp và dòng điện định mức	Dòng định mức, khả năng cắt, điều kiện sự cố và yêu cầu vận hành

Bảng trên mang tính khái quát. Khả năng cụ thể phụ thuộc vào cấu tạo, định mức và chứng nhận của từng thiết bị.

4. Vacuum contactor và circuit breaker có giống nhau không?

Vacuum contactor là công tắc tơ sử dụng chân không làm môi trường dập hồ quang trong quá trình đóng cắt. Circuit breaker là máy cắt, được thiết kế theo các yêu cầu đóng cắt và khả năng cắt sự cố của dòng sản phẩm.

Hai thiết bị có thể cùng sử dụng công nghệ chân không nhưng không vì thế mà có chức năng hoặc khả năng cắt sự cố giống nhau. Không nên chọn thay thế lẫn nhau chỉ dựa trên công nghệ dập hồ quang hoặc cấp điện áp.

5. Nên chọn thiết bị nào cho hệ thống điện trung thế?

Việc lựa chọn cần dựa trên sơ đồ một sợi, nhiệm vụ của ngăn lộ, loại phụ tải, dòng điện vận hành, mức dòng ngắn mạch dự kiến, tần suất đóng cắt và yêu cầu phối hợp bảo vệ.

Với mạch động cơ, công tắc tơ có thể phù hợp khi nhà sản xuất cho phép sử dụng trong chế độ tải đó và hệ thống đã có phương án bảo vệ ngắn mạch tương thích. Với nhiệm vụ bảo vệ và đóng cắt sự cố, cần lựa chọn thiết bị có định mức phù hợp với yêu cầu của hệ thống.

Kết luận

Công tắc tơ trung thế Mitsubishi và máy cắt trung thế không phải là hai thiết bị có thể thay thế nhau trong mọi trường hợp. Xác định đúng nhiệm vụ của từng thiết bị sẽ giúp thiết kế hệ thống điện phù hợp và hỗ trợ vận hành an toàn.

Thiết Bị Điện Quang chia sẻ thông tin tham khảo về thiết bị đóng cắt và giải pháp điện công nghiệp.
