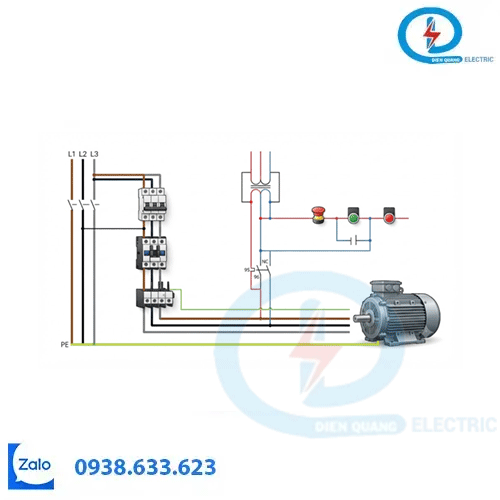

Rơ le nhiệt nằm ở đâu trong tủ điện?

Một cấu hình động lực cơ bản có thể được hình dung:

Nguồn điện → MCB/MCCB → Contactor → Rơ le nhiệt → Động cơ

Đây là sơ đồ khái quát. Cấu hình thực tế phụ thuộc vào thiết kế tủ, loại động cơ và model thiết bị.

Trong đó:

MCB/MCCB: bảo vệ mạch theo đặc tính của thiết bị.
Contactor: đóng/cắt nguồn cấp cho động cơ.
Rơ le nhiệt: giám sát tình trạng quá tải và tác động vào mạch điều khiển.
Động cơ: thiết bị cần được điều khiển và bảo vệ.

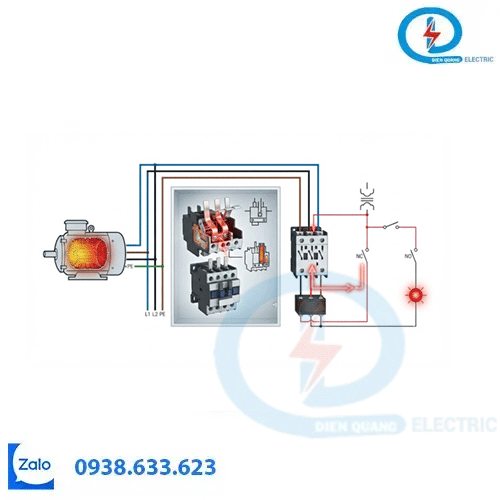

Rơ le nhiệt hoạt động như thế nào trong tủ điện?

Khi động cơ hoạt động bình thường, dòng điện đi qua mạch động lực và rơ le nhiệt.

Nếu động cơ bị quá tải kéo dài, dòng điện tăng làm phần tử nhiệt của rơ le nóng lên. Khi đạt điều kiện tác động, cơ cấu bảo vệ làm thay đổi trạng thái tiếp điểm phụ.

Tiếp điểm này được đưa vào mạch điều khiển để làm contactor nhả, qua đó dừng động cơ.

Có thể hình dung:

Động cơ quá tải
↓
Rơ le nhiệt tác động
↓
Tiếp điểm phụ thay đổi trạng thái
↓
Contactor nhả
↓
Động cơ dừng

Vì sao rơ le nhiệt thường đi cùng contactor?

Rơ le nhiệt và contactor có chức năng khác nhau nhưng phối hợp rất hiệu quả trong mạch điều khiển động cơ.

Contactor chịu trách nhiệm đóng/cắt mạch động lực.

Rơ le nhiệt giám sát tình trạng quá tải và truyền tín hiệu thông qua tiếp điểm phụ.

Nhờ đó, khi rơ le nhiệt tác động, contactor có thể ngắt nguồn cấp cho động cơ.

Ứng dụng trong những loại tủ điện nào?

Rơ le nhiệt Mitsubishi có thể được sử dụng trong nhiều loại tủ điều khiển như:

Tủ điều khiển máy bơm.
Tủ điều khiển quạt.
Tủ băng tải.
Tủ điều khiển máy nén.
Tủ điều khiển động cơ 3 pha.
Tủ điều khiển máy móc sản xuất.
Tủ điện dây chuyền tự động hóa.

Khi thiết kế tủ điện cần kiểm tra gì?

Để lựa chọn rơ le nhiệt phù hợp, cần kiểm tra:

Dòng điện động cơ

Đây là cơ sở quan trọng để lựa chọn dải điều chỉnh.

Contactor

Cần kiểm tra model và khả năng phối hợp giữa contactor với rơ le nhiệt.

Đặc tính tác động

Lựa chọn theo yêu cầu của động cơ và hướng dẫn kỹ thuật.

Kiểu lắp đặt

Kiểm tra khả năng lắp trực tiếp hoặc phối hợp với contactor tùy model.

Không gian tủ điện

Cần tính toán kích thước, vị trí đấu dây và khoảng cách lắp đặt.

Rơ le nhiệt có thay thế MCB/MCCB không?

Không nên xem rơ le nhiệt là thiết bị thay thế trực tiếp cho MCB hoặc MCCB.

Rơ le nhiệt chủ yếu được sử dụng để bảo vệ quá tải động cơ, trong khi MCB/MCCB có chức năng bảo vệ quá dòng/ngắn mạch theo đặc tính của từng thiết bị.

Một tủ điện động cơ có thể cần nhiều thiết bị phối hợp để đáp ứng các yêu cầu bảo vệ và điều khiển khác nhau.

Kết luận

Rơ Le Nhiệt Mitsubishi là một thành phần quan trọng trong nhiều tủ điện điều khiển động cơ. Khi được phối hợp đúng với contactor và các thiết bị bảo vệ khác, rơ le nhiệt giúp hệ thống có giải pháp kiểm soát quá tải phù hợp hơn.
