ACB Mitsubishi trong tủ điện tổng có vai trò gì?
ACB có thể được bố trí tại đầu vào của tủ điện tổng để thực hiện chức năng đóng cắt và bảo vệ nguồn điện theo cấu hình của thiết bị.

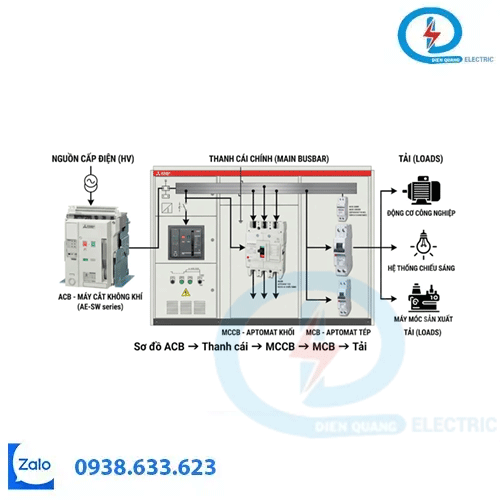

Một sơ đồ phân phối cơ bản có thể hình dung:
Nguồn điện → ACB → Thanh cái → Các nhánh MCCB → MCB/Thiết bị tải
Tùy thiết kế, hệ thống có thể có thêm máy biến áp, máy phát điện, ATS hoặc các thiết bị khác.
1. ACB tại đầu vào tủ điện tổng
Tại đầu vào của tủ điện tổng, dòng điện có thể lớn hơn đáng kể so với các mạch nhánh.
Do đó, ACB thường được sử dụng ở vị trí này khi dòng điện và yêu cầu kỹ thuật của hệ thống phù hợp.
ACB có thể giúp người vận hành thực hiện đóng cắt nguồn tổng và phối hợp với các thiết bị bảo vệ phía sau.
2. Phân phối điện đến các nhánh tải
Sau ACB, nguồn điện có thể được phân chia thành nhiều nhánh để cấp điện cho:
- Tủ điện động lực.
- Hệ thống chiếu sáng.
- Máy móc sản xuất.
- Hệ thống HVAC.
- Các tủ điện khu vực.
- Các thiết bị phụ trợ khác.
Các nhánh này thường sử dụng MCCB, MCB hoặc thiết bị bảo vệ phù hợp với từng loại tải.
3. Phối hợp giữa ACB và thiết bị phía sau
Một hệ thống phân phối điện không chỉ cần thiết bị có dòng định mức phù hợp mà còn cần xem xét phối hợp bảo vệ giữa các cấp.
Ví dụ:
ACB tổng → MCCB nhánh → MCB → Tải
Khi thiết kế, cần xem xét đặc tính bảo vệ và khả năng phối hợp của các thiết bị để hệ thống hoạt động phù hợp khi xảy ra sự cố.
Không nên mặc định rằng mọi ACB và MCCB đều tự động phối hợp hoàn hảo; việc này cần được kiểm tra theo model và thông số cụ thể.
4. ACB trong hệ thống điện có nhiều nguồn
Một số công trình có thể sử dụng nhiều nguồn điện như điện lưới và máy phát điện.
Trong những hệ thống này, ACB có thể được sử dụng tại các vị trí đóng cắt nguồn tùy theo sơ đồ thiết kế.
Khi đó, việc lựa chọn ACB cần tính đến:
- Dòng điện của nguồn.
- Điện áp hệ thống.
- Khả năng cắt.
- Số cực.
- Chức năng điều khiển.
- Phụ kiện.
- Yêu cầu vận hành của hệ thống.
Những yếu tố cần quan tâm khi chọn ACB cho tủ điện tổng
Trước khi lựa chọn ACB Mitsubishi, nên xác định:
Dòng tải → Điện áp → Khả năng cắt → Số cực → Chức năng bảo vệ → Phụ kiện → Kiểu lắp đặt → Model
Việc lựa chọn cần dựa trên hồ sơ thiết kế và thông số thực tế thay vì chỉ chọn ACB có dòng định mức lớn.
Kết luận
Trong hệ thống phân phối điện, ACB Mitsubishi có thể đảm nhiệm vị trí quan trọng tại tủ điện tổng và các điểm phân phối nguồn có dòng điện lớn.
Khi được lựa chọn và phối hợp đúng với các thiết bị phía sau, ACB góp phần xây dựng hệ thống điện có tổ chức, thuận tiện cho việc đóng cắt, bảo vệ và vận hành.
👉 Cần lựa chọn ACB Mitsubishi cho tủ điện tổng hoặc hệ thống phân phối điện? Hãy kiểm tra đầy đủ thông số hệ thống trước khi lựa chọn model.
Thiết Bị Điện Quang hỗ trợ tư vấn thiết bị điện phù hợp cho tủ điện, nhà xưởng và công trình.
