ACB là gì?
ACB (Air Circuit Breaker) hay máy cắt không khí là thiết bị đóng cắt thường được sử dụng trong các hệ thống phân phối điện có dòng điện lớn.
ACB thường xuất hiện tại:
- Tủ điện tổng.
- Đầu vào hệ thống điện.
- Tủ phân phối chính.
- Nhà máy, nhà xưởng.
- Các công trình có hệ thống điện công suất lớn.
Tùy theo dòng sản phẩm và cấu hình, ACB có thể kết hợp nhiều chức năng bảo vệ, điều khiển và các phụ kiện khác nhau.
MCCB là gì?
MCCB (Molded Case Circuit Breaker) là aptomat dạng khối, được sử dụng rộng rãi trong hệ thống điện dân dụng, thương mại và công nghiệp.
MCCB có thể được sử dụng để:
- Bảo vệ các nhánh tải.
- Bảo vệ tủ phân phối.
- Đóng cắt các mạch điện.
- Bảo vệ các thiết bị và đường dây theo yêu cầu thiết kế.
Tùy dòng sản phẩm, MCCB có nhiều mức dòng định mức và khả năng cắt khác nhau.
So sánh ACB Mitsubishi và MCCB
| Tiêu chí | ACB Mitsubishi | MCCB |
|---|---|---|
| Tên gọi | Máy cắt không khí | Aptomat dạng khối |
| Môi trường dập hồ quang | Không khí | Kết cấu vỏ đúc |
| Vị trí thường dùng | Tủ điện tổng, cấp chính | Tủ phân phối, nhánh tải |
| Dòng điện | Thường dùng cho hệ thống dòng lớn | Theo dải sản phẩm |
| Bảo vệ | Tùy model/bộ bảo vệ | Tùy model |
| Phụ kiện | Có nhiều tùy chọn tùy dòng | Tùy dòng sản phẩm |
| Kích thước | Thường lớn hơn MCCB | Thường nhỏ gọn hơn |
| Ứng dụng | Phân phối điện cấp chính | Phân phối và bảo vệ nhánh |
Khi nào nên sử dụng ACB Mitsubishi?
ACB Mitsubishi có thể được cân nhắc khi:
Hệ thống có dòng điện lớn
Nếu dòng điện của hệ thống cao và cần thiết bị đóng cắt phù hợp tại cấp chính, ACB là một lựa chọn cần xem xét.
Lắp tại tủ điện tổng
ACB thường phù hợp với những vị trí quan trọng như đầu vào tủ điện tổng hoặc cấp phân phối chính.
Cần nhiều chức năng bảo vệ và điều khiển
Tùy model, ACB có thể đáp ứng những yêu cầu khác nhau về bảo vệ, điều khiển và phụ kiện.
Hệ thống có nhiều cấp phân phối
ACB có thể được sử dụng ở cấp trên và phối hợp với MCCB hoặc MCB ở các cấp phía dưới.
Khi nào MCCB phù hợp hơn?
MCCB có thể là lựa chọn phù hợp khi cần:
- Bảo vệ các nhánh tải.
- Bảo vệ tủ phân phối.
- Thiết bị có kích thước nhỏ gọn hơn.
- Dòng điện phù hợp với dải MCCB.
- Cấu hình không yêu cầu các chức năng đặc thù của ACB.

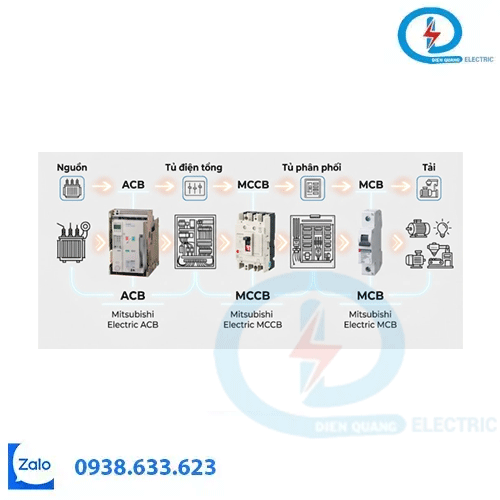

Ví dụ một hệ thống có thể được bố trí:
Nguồn → ACB → Tủ điện tổng → MCCB → Tủ phân phối → MCB → Phụ tải
Đây chỉ là sơ đồ minh họa. Thiết kế thực tế cần dựa trên tính toán và yêu cầu của hệ thống.
ACB có phải luôn tốt hơn MCCB?
Không.
ACB và MCCB được sử dụng cho những mục đích khác nhau.
Nếu cần thiết bị cho cấp nguồn chính hoặc hệ thống có dòng điện lớn, ACB có thể phù hợp hơn.
Nếu cần bảo vệ nhánh tải hoặc tủ phân phối với dòng điện phù hợp, MCCB có thể là lựa chọn hợp lý hơn.
Vì vậy, tiêu chí quan trọng nhất không phải là thiết bị nào “tốt hơn”, mà là:
Thiết bị nào phù hợp hơn với vị trí và yêu cầu của hệ thống?
Kết luận
ACB Mitsubishi và MCCB đều đóng vai trò quan trọng trong hệ thống điện nhưng không hoàn toàn thay thế cho nhau.
ACB thường được xem xét tại tủ điện tổng và cấp phân phối quan trọng, trong khi MCCB được sử dụng rộng rãi tại tủ phân phối và các nhánh tải.
Khi lựa chọn, cần xem xét dòng tải, khả năng cắt, vị trí lắp đặt, yêu cầu bảo vệ và phối hợp giữa các thiết bị.
Thiết Bị Điện Quang hỗ trợ tư vấn lựa chọn ACB Mitsubishi, MCCB và các thiết bị đóng cắt phù hợp cho tủ điện, nhà xưởng, nhà máy và công trình.
