Rơ Le Nhiệt Mitsubishi Là Gì? Cấu Tạo, Chức Năng Và Nguyên Lý Hoạt Động

22-09-2026 13:45

Rơ le nhiệt Mitsubishi là gì?

Rơ le nhiệt (Thermal Overload Relay) là thiết bị bảo vệ được sử dụng để phát hiện tình trạng quá tải kéo dài của động cơ và tác động đến mạch điều khiển khi dòng điện vượt quá mức cài đặt trong khoảng thời gian nhất định.

Rơ le nhiệt không có chức năng đóng cắt công suất động cơ thay cho contactor. Trong một mạch điều khiển điển hình, rơ le nhiệt thường phối hợp với contactor để thực hiện nhiệm vụ bảo vệ quá tải.

Tùy từng dòng sản phẩm Mitsubishi, các thông số như dải dòng điều chỉnh, cấp bảo vệ, kiểu lắp đặt và đặc tính tác động có thể khác nhau. Vì vậy, cần kiểm tra đúng model và catalogue khi lựa chọn.

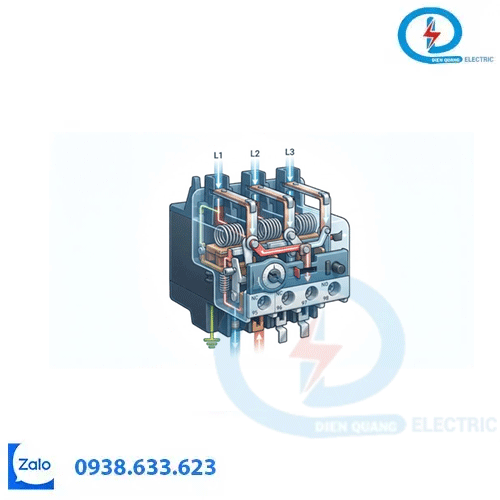

Cấu tạo cơ bản của rơ le nhiệt

Một rơ le nhiệt thường gồm các bộ phận chính:

Phần tử nhiệt: phát hiện tác động nhiệt do dòng điện chạy qua.
Thanh lưỡng kim: biến dạng khi nhiệt độ tăng do quá tải.
Cơ cấu tác động: truyền chuyển động để thay đổi trạng thái tiếp điểm.
Tiếp điểm phụ: thường được sử dụng trong mạch điều khiển để ngắt contactor khi rơ le tác động.
Núm điều chỉnh dòng: dùng để cài đặt phạm vi dòng điện phù hợp với động cơ theo đặc tính của model.
Nút Reset: phục hồi trạng thái sau khi thiết bị đã tác động, tùy thiết kế sản phẩm.

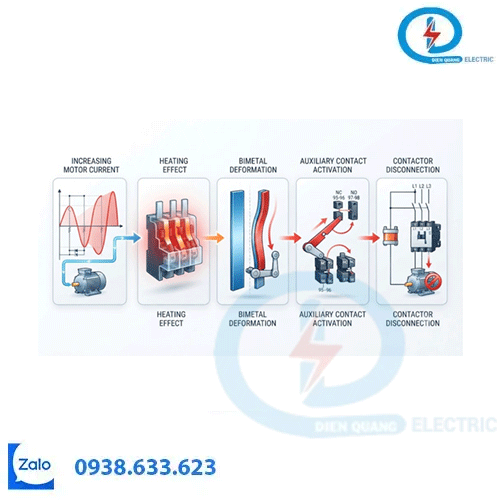

Nguyên lý hoạt động

Khi động cơ hoạt động, dòng điện đi qua phần tử nhiệt của rơ le.

Nếu dòng điện tăng cao hơn mức cài đặt trong một khoảng thời gian, nhiệt lượng sinh ra làm thanh lưỡng kim biến dạng. Khi đạt đến điều kiện tác động, cơ cấu của rơ le nhiệt sẽ thay đổi trạng thái tiếp điểm phụ.

Tín hiệu này có thể làm contactor nhả, từ đó ngắt nguồn cấp cho động cơ và hạn chế tình trạng động cơ tiếp tục hoạt động trong điều kiện quá tải.

Điểm cần lưu ý là rơ le nhiệt có đặc tính tác động theo thời gian, nên không nên hiểu rằng thiết bị sẽ ngắt ngay lập tức khi dòng điện vừa vượt qua giá trị cài đặt.

Rơ le nhiệt Mitsubishi thường được dùng ở đâu?

Thiết bị có thể được sử dụng trong các mạch điều khiển động cơ như:

Máy bơm.
Quạt công nghiệp.
Băng tải.
Máy nén.
Máy móc sản xuất.
Hệ thống HVAC.
Tủ điện điều khiển động cơ.
Các hệ thống tự động hóa công nghiệp.

Việc lựa chọn cần dựa trên dòng điện động cơ, dải điều chỉnh của rơ le, kiểu mạch điều khiển và model cụ thể.

Rơ le nhiệt và contactor có vai trò gì trong mạch động cơ?

Có thể hình dung đơn giản:

Nguồn điện → Contactor → Động cơ

Trong đó, rơ le nhiệt được phối hợp với contactor để giám sát tình trạng quá tải. Khi rơ le nhiệt tác động, tiếp điểm trong mạch điều khiển sẽ làm contactor ngắt, qua đó dừng động cơ.

Đây cũng là lý do rơ le nhiệt Mitsubishi thường được tìm kiếm cùng với contactor Mitsubishi và khởi động từ Mitsubishi khi thiết kế tủ điều khiển động cơ.

Kết luận

Rơ le nhiệt Mitsubishi là một thiết bị quan trọng trong mạch bảo vệ động cơ trước tình trạng quá tải. Hiểu đúng về cấu tạo, nguyên lý hoạt động và cách phối hợp với contactor sẽ giúp việc lựa chọn thiết bị phù hợp hơn.
