Rơ Le Nhiệt Mitsubishi Có Tác Dụng Gì Trong Hệ Thống Điện?

22-09-2026 14:15

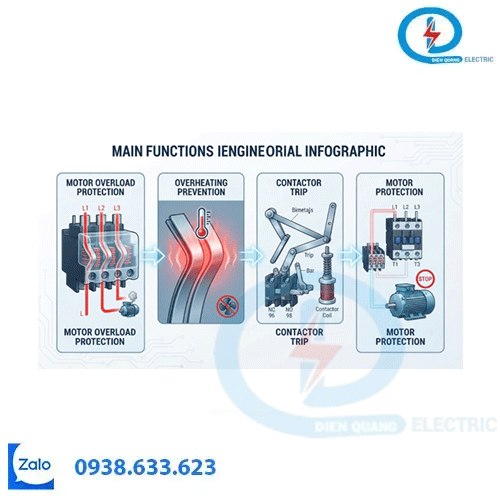

Rơ le nhiệt Mitsubishi có tác dụng gì?

Chức năng chính của rơ le nhiệt là bảo vệ động cơ trước tình trạng quá tải trong một khoảng thời gian nhất định.

Khi dòng điện chạy qua rơ le tăng cao và đạt điều kiện tác động theo mức cài đặt, phần tử nhiệt và cơ cấu lưỡng kim sẽ tác động lên tiếp điểm điều khiển.

Tiếp điểm này có thể được sử dụng để làm contactor nhả, từ đó ngắt động cơ khỏi nguồn điện.

1. Bảo vệ động cơ khi bị quá tải

Đây là ứng dụng phổ biến nhất của rơ le nhiệt.

Ví dụ, một động cơ đang kéo băng tải nhưng tải trên băng tải tăng lên bất thường. Động cơ có thể phải làm việc với dòng điện cao hơn bình thường trong thời gian dài.

Nếu tình trạng này tiếp diễn, nhiệt độ động cơ có thể tăng lên.

Rơ le nhiệt được cài đặt phù hợp sẽ phát hiện tình trạng dòng điện vượt mức trong thời gian nhất định và tác động để dừng động cơ.

2. Hạn chế nguy cơ động cơ hoạt động quá nhiệt do quá tải

Khi động cơ phải làm việc với tải lớn trong thời gian dài, lượng nhiệt phát sinh có thể tăng.

Rơ le nhiệt không trực tiếp làm mát động cơ, nhưng thông qua việc tác động vào mạch điều khiển và ngắt contactor, thiết bị giúp hạn chế việc động cơ tiếp tục hoạt động khi đang ở trạng thái quá tải.

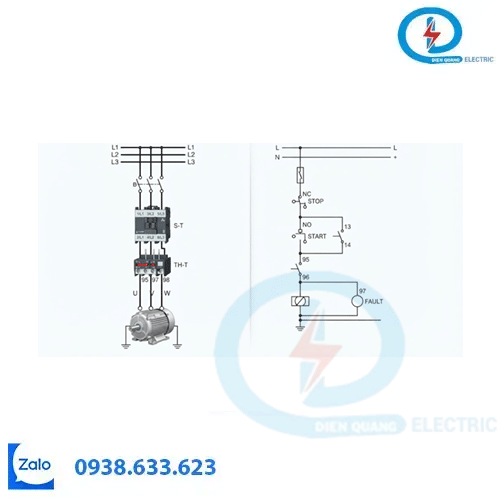

3. Phối hợp với contactor trong mạch điều khiển

Rơ le nhiệt thường không hoạt động độc lập để đóng cắt trực tiếp công suất động cơ.

Một cấu hình phổ biến là:

Nguồn → Contactor → Rơ le nhiệt → Động cơ

Trong đó:

Contactor: thực hiện đóng/cắt nguồn cho động cơ.
Rơ le nhiệt: giám sát tình trạng quá tải và tác động vào mạch điều khiển.
Động cơ: là tải cần được bảo vệ.

Khi rơ le nhiệt tác động, tiếp điểm phụ thay đổi trạng thái và có thể làm contactor nhả.

4. Có thể sử dụng cho nhiều loại máy móc

Tùy model và thông số, rơ le nhiệt Mitsubishi có thể được sử dụng trong các hệ thống như:

Máy bơm nước.
Quạt công nghiệp.
Băng tải.
Máy nén.
Máy móc sản xuất.
Hệ thống HVAC.
Động cơ trong tủ điện điều khiển.
Các dây chuyền sản xuất tự động.

5. Hỗ trợ bảo vệ trong hệ thống điều khiển động cơ

Rơ le nhiệt là một phần trong giải pháp bảo vệ động cơ. Khi thiết kế hệ thống, không nên chỉ nhìn vào một thiết bị riêng lẻ mà cần xem xét tổng thể:

Động cơ → dòng định mức → contactor → rơ le nhiệt → thiết bị bảo vệ ngắn mạch → mạch điều khiển.

Mỗi thiết bị đảm nhận một vai trò khác nhau.

Đặc biệt, rơ le nhiệt chủ yếu được sử dụng cho bảo vệ quá tải và không nên mặc định xem nó là thiết bị thay thế cho MCB, MCCB hoặc các thiết bị bảo vệ ngắn mạch.

Lưu ý khi chọn rơ le nhiệt Mitsubishi

Để chọn đúng thiết bị, cần kiểm tra:

Dòng định mức của động cơ.
Dải điều chỉnh của rơ le nhiệt.
Điện áp và cấu hình hệ thống.
Loại contactor sử dụng.
Kiểu lắp đặt.
Thông số kỹ thuật của model Mitsubishi.
Yêu cầu của tủ điện và mạch điều khiển.

Không nên chọn rơ le nhiệt chỉ dựa vào công suất ghi trên động cơ mà bỏ qua dòng điện thực tế và dải chỉnh của sản phẩm.

Kết luận

Rơ le nhiệt Mitsubishi đóng vai trò quan trọng trong việc bảo vệ động cơ trước tình trạng quá tải, đặc biệt khi được phối hợp với contactor trong mạch điều khiển.

Nếu lựa chọn đúng dải dòng và cài đặt phù hợp, thiết bị sẽ hỗ trợ hệ thống vận hành an toàn và ổn định hơn.
