Rơ Le Nhiệt Mitsubishi Bảo Vệ Động Cơ Như Thế Nào Khi Quá Tải?

22-09-2026 14:45

Quá tải động cơ là gì?

Quá tải xảy ra khi động cơ phải cung cấp mô-men lớn hơn điều kiện vận hành thông thường, khiến dòng điện tăng lên.

Một số nguyên nhân thường gặp:

Tải máy tăng bất thường.
Băng tải bị quá tải.
Máy bơm gặp tình trạng tải cao.
Cơ cấu truyền động bị kẹt hoặc tăng ma sát.
Máy móc hoạt động không đúng điều kiện thiết kế.

Khi dòng điện tăng trong thời gian dài, nhiệt lượng phát sinh trong động cơ cũng tăng theo.

Rơ le nhiệt phát hiện quá tải như thế nào?

Dòng điện chạy qua phần tử nhiệt của rơ le.

Khi dòng điện tăng, nhiệt lượng sinh ra làm phần tử lưỡng kim biến dạng. Nếu điều kiện quá tải đạt đến ngưỡng tác động của thiết bị, cơ cấu bảo vệ sẽ làm thay đổi trạng thái tiếp điểm.

Tiếp điểm này được đưa vào mạch điều khiển để tác động đến contactor.

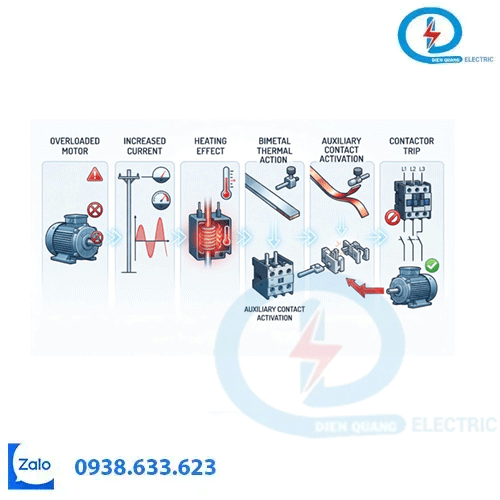

Có thể hình dung quá trình:

Động cơ quá tải
↓
Dòng điện tăng
↓
Rơ le nhiệt phát nóng
↓
Thanh lưỡng kim tác động
↓
Tiếp điểm điều khiển thay đổi trạng thái
↓
Contactor nhả
↓
Động cơ dừng

Vì sao rơ le nhiệt không ngắt ngay lập tức?

Rơ le nhiệt có đặc tính tác động phụ thuộc vào mức độ quá dòng và thời gian tồn tại của quá tải.

Điều này phù hợp với đặc tính của động cơ vì một số dòng tăng trong thời gian ngắn có thể xảy ra trong quá trình vận hành mà không nhất thiết đồng nghĩa với một tình trạng quá tải kéo dài.

Do đó, việc lựa chọn đúng dải dòng và cài đặt theo yêu cầu của động cơ là rất quan trọng.

Rơ le nhiệt có bảo vệ ngắn mạch không?

Không nên xem rơ le nhiệt là thiết bị thay thế cho thiết bị bảo vệ ngắn mạch.

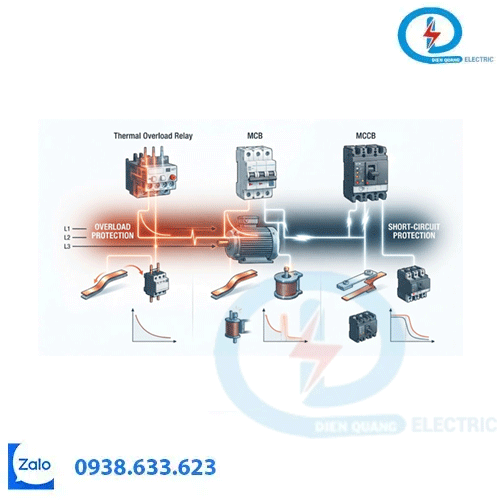

Trong một hệ thống hoàn chỉnh, rơ le nhiệt thường được phối hợp với các thiết bị bảo vệ khác như MCB, MCCB hoặc thiết bị bảo vệ phù hợp với thiết kế.

Mỗi thiết bị đảm nhận một chức năng riêng:

Rơ le nhiệt: chủ yếu bảo vệ quá tải động cơ.
MCB/MCCB: bảo vệ quá dòng/ ngắn mạch theo đặc tính của thiết bị.
Contactor: đóng/cắt mạch động lực theo tín hiệu điều khiển.

Vì vậy, cần xem xét cả hệ thống thay vì sử dụng rơ le nhiệt như một thiết bị bảo vệ duy nhất.

Kết luận

Rơ le nhiệt Mitsubishi giúp phát hiện tình trạng quá tải dựa trên tác động nhiệt của dòng điện và thông qua mạch điều khiển để làm contactor ngắt động cơ.

Để đạt hiệu quả bảo vệ phù hợp, cần chọn đúng dải dòng, model và cách phối hợp với các thiết bị trong tủ điện.
