Rơ le nhiệt 3 pha dùng để làm gì?

Trong hệ thống động cơ 3 pha, rơ le nhiệt được sử dụng để giám sát dòng điện của động cơ và hỗ trợ bảo vệ khi xảy ra tình trạng quá tải kéo dài theo đặc tính tác động của thiết bị.

Khi rơ le nhiệt tác động, tiếp điểm phụ trong mạch điều khiển có thể làm contactor nhả, từ đó dừng động cơ.

1. Xác định dòng điện của động cơ 3 pha

Trước tiên cần kiểm tra thông số trên nameplate:

Công suất động cơ.
Điện áp.
Tần số.
Dòng điện định mức.
Số pha.
Kiểu đấu dây nếu cần thiết.

Trong đó, dòng định mức (A) là thông số rất quan trọng khi chọn dải rơ le nhiệt.

2. Chọn dải dòng phù hợp

Ví dụ động cơ có dòng định mức:

In = 12A

Có thể tìm model Rơ Le Nhiệt Mitsubishi có dải điều chỉnh bao phủ mức 12A.

Không nên chọn model có dải quá cao nếu không cần thiết, vì việc lựa chọn nên hướng đến sự phù hợp với dòng làm việc của động cơ và yêu cầu bảo vệ.

3. Kiểm tra contactor đi kèm

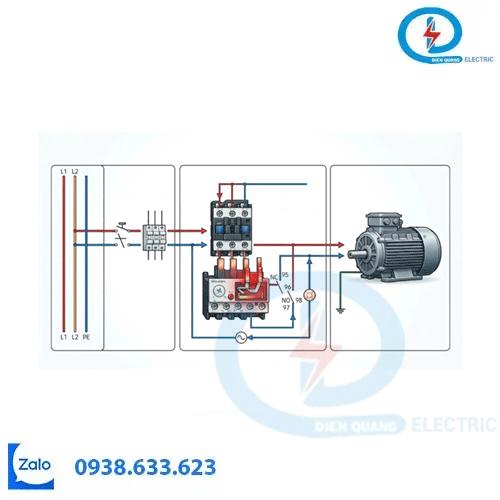

Rơ le nhiệt thường được kết hợp với contactor để tạo thành mạch khởi động động cơ.

Vì vậy cần kiểm tra:

Động cơ → Rơ le nhiệt → Contactor → Mạch điều khiển

Model rơ le và contactor cần được kiểm tra khả năng phối hợp theo catalogue Mitsubishi.

4. Kiểm tra điện áp và cấu hình hệ thống

Động cơ 3 pha có thể được sử dụng ở nhiều cấp điện áp khác nhau.

Do đó, cần kiểm tra chính xác:

Điện áp hệ thống.
Điện áp định mức động cơ.
Cấu hình đấu nối.
Thông số contactor.
Model rơ le nhiệt.

Không nên lựa chọn chỉ dựa vào việc động cơ “3 pha”.

5. Kiểm tra đặc tính tác động

Ngoài dòng điện, cần quan tâm đến cấp tác động/đặc tính tác động của rơ le nhiệt theo catalogue.

Điều này đặc biệt quan trọng với các động cơ có điều kiện khởi động hoặc tải đặc thù.

6. Xem xét môi trường sử dụng

Đối với nhà xưởng hoặc môi trường công nghiệp, cần xem xét:

Nhiệt độ môi trường.
Tần suất vận hành.
Mức độ bụi.
Điều kiện lắp đặt.
Không gian bên trong tủ điện.

Các điều kiện này có thể ảnh hưởng đến lựa chọn và vận hành thiết bị, vì vậy cần đối chiếu hướng dẫn của nhà sản xuất.

Quy trình chọn Rơ Le Nhiệt Mitsubishi 3 pha

Động cơ 3 pha
↓
Kiểm tra dòng định mức
↓
Chọn dải dòng phù hợp
↓
Kiểm tra cấp tác động
↓
Kiểm tra contactor
↓
Kiểm tra model & catalogue
↓
Lắp đặt và cài đặt theo yêu cầu hệ thống

Kết luận

Để lựa chọn Rơ Le Nhiệt Mitsubishi 3 pha phù hợp, cần kiểm tra dòng định mức của động cơ, dải điều chỉnh, điện áp, đặc tính tác động và khả năng phối hợp với contactor.
