RCBO Mitsubishi Và RCCB Khác Nhau Như Thế Nào?

19-09-2026 14:15

RCCB là gì?

RCCB – Residual Current Circuit Breaker là thiết bị được sử dụng để phát hiện dòng điện dư/dòng rò và ngắt mạch khi dòng rò đạt đến ngưỡng tác động được thiết kế.

RCCB tập trung vào chức năng bảo vệ dòng rò.

Thông thường, RCCB không thay thế thiết bị bảo vệ quá tải và ngắn mạch, do đó hệ thống có thể cần kết hợp với MCB hoặc thiết bị bảo vệ quá dòng phù hợp.

RCBO Mitsubishi là gì?

RCBO được thiết kế để kết hợp:

Bảo vệ quá tải.
Bảo vệ ngắn mạch.
Bảo vệ dòng rò.

Các chức năng và thông số cụ thể cần được kiểm tra theo model.

Nhờ đó, RCBO có thể kết hợp những chức năng mà trong một cấu hình sử dụng RCCB có thể cần nhiều thiết bị.

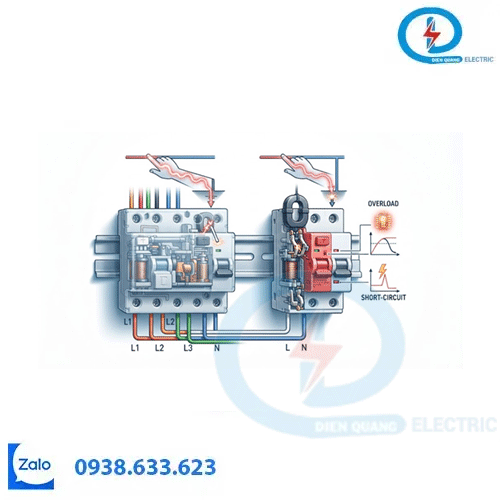

So sánh RCBO và RCCB

Tiêu chí	RCBO Mitsubishi	RCCB
Bảo vệ dòng rò	Có theo model	Có
Bảo vệ quá tải	Có theo model	Thông thường không
Bảo vệ ngắn mạch	Có theo model	Thông thường không
Tích hợp bảo vệ quá dòng	Có theo model	Không
Dòng rò tác động	Có	Có
Dòng định mức	Có	Có
Khả năng cắt	Theo model	Theo model
Cần thiết bị bảo vệ quá dòng bổ sung	Tùy cấu hình	Thường cần

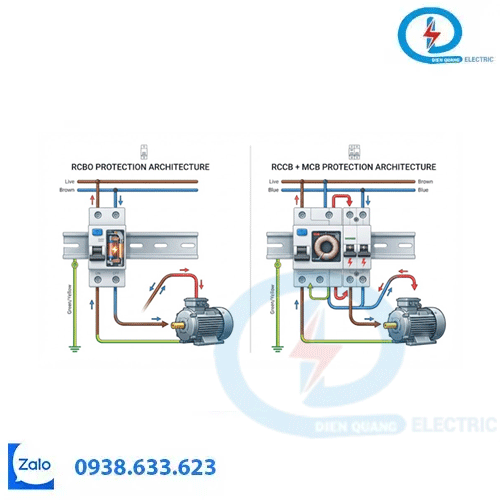

Ví dụ về cách bố trí

Phương án sử dụng RCBO

Có thể bố trí:

Nguồn → RCBO → Tải

RCBO thực hiện các chức năng bảo vệ phù hợp với model.

Phương án sử dụng RCCB

Có thể bố trí:

Nguồn → RCCB → MCB → Tải

Trong cấu hình này:

RCCB đảm nhiệm bảo vệ dòng rò.
MCB đảm nhiệm bảo vệ quá tải và ngắn mạch.

Sơ đồ thực tế cần được thiết kế và phối hợp phù hợp.

Khi nào có thể cân nhắc RCBO?

RCBO có thể phù hợp khi cần:

Bảo vệ dòng rò.
Bảo vệ quá tải.
Bảo vệ ngắn mạch.
Bảo vệ riêng cho từng mạch.
Tích hợp nhiều chức năng trong một thiết bị.

Khi nào có thể sử dụng RCCB?

RCCB có thể phù hợp với những hệ thống trong đó việc bảo vệ dòng rò được bố trí ở một cấp riêng và bảo vệ quá dòng được thực hiện bởi MCB/MCCB hoặc thiết bị khác.

Việc lựa chọn phụ thuộc vào sơ đồ phân phối điện và yêu cầu của hệ thống.

RCBO có phải lúc nào cũng tốt hơn RCCB?

Không nên đánh giá thiết bị theo cách “thiết bị nào tốt hơn” một cách chung chung.

RCBO và RCCB phục vụ những cấu hình hệ thống khác nhau.

Điều quan trọng là:

Thiết bị phải phù hợp với chức năng cần bảo vệ và thiết kế của hệ thống.

Kết luận

RCBO Mitsubishi và RCCB đều có thể được sử dụng để bảo vệ dòng rò, nhưng RCBO có thể tích hợp thêm chức năng bảo vệ quá tải và ngắn mạch theo model.

Trong khi đó, RCCB thường được sử dụng kết hợp với thiết bị bảo vệ quá dòng.

👉 Nếu chưa biết nên dùng RCBO hay RCCB, hãy cung cấp sơ đồ điện, loại tải và thông số mạch để Thiết Bị Điện Quang hỗ trợ lựa chọn phù hợp.
