MCB là gì?

MCB – Miniature Circuit Breaker là thiết bị bảo vệ mạch điện trước các tình trạng như:

  • Quá tải.
  • Ngắn mạch.

Khi dòng điện vượt quá đặc tính cho phép của thiết bị, MCB có thể tác động để ngắt mạch.

Tuy nhiên, MCB thông thường không được thiết kế để thay thế chức năng bảo vệ dòng rò của RCBO/RCCB.

RCBO Mitsubishi là gì?

RCBO được thiết kế để kết hợp bảo vệ:

Quá tải + ngắn mạch + dòng rò

trong một thiết bị, tùy theo model và cấu hình.

Điều này giúp RCBO có thể được sử dụng cho những mạch cần đồng thời nhiều chức năng bảo vệ.

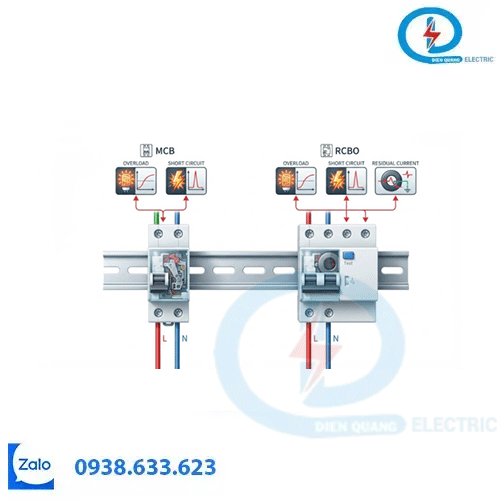

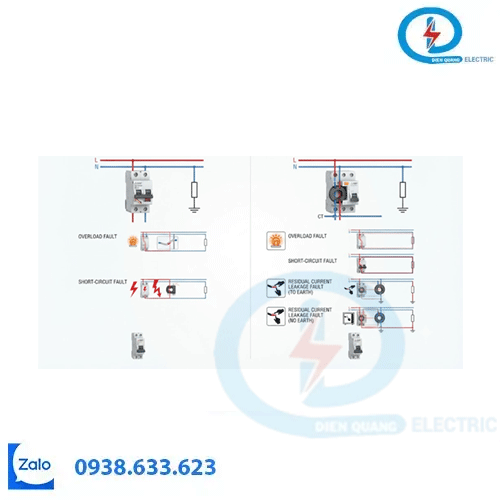

Bảng so sánh RCBO và MCB

Tiêu chí RCBO Mitsubishi MCB
Đóng/ngắt mạch Có Có
Bảo vệ quá tải Có theo model Có
Bảo vệ ngắn mạch Có theo model Có
Bảo vệ dòng rò Có Thông thường không
Dòng định mức Có Có
Dòng rò tác động Có Không
Khả năng cắt Có, theo model Có, theo model
Ứng dụng Mạch cần kết hợp nhiều chức năng bảo vệ Mạch cần bảo vệ quá tải/ngắn mạch

Ví dụ dễ hiểu

Giả sử một mạch điện cần:

Bảo vệ quá tải + ngắn mạch

MCB có thể đáp ứng chức năng bảo vệ quá dòng phù hợp.

Nếu mạch cần thêm:

Bảo vệ dòng rò

thì có thể xem xét RCBO hoặc một giải pháp kết hợp thiết bị bảo vệ dòng rò với thiết bị quá dòng.

RCBO có ưu điểm gì khi so với MCB?

Điểm khác biệt chính là RCBO có thể tích hợp nhiều chức năng bảo vệ trong một thiết bị.

Điều này có thể giúp:

  • Bảo vệ thêm trước dòng rò.
  • Bố trí bảo vệ riêng cho từng mạch.
  • Giảm số lượng thiết bị cần bố trí cho một số cấu hình.
  • Thuận tiện quản lý các mạch nhánh.

Tuy nhiên, việc sử dụng RCBO hay MCB vẫn cần căn cứ vào thiết kế hệ thống.

Có nên thay MCB bằng RCBO không?

Không phải mọi trường hợp đều cần thay MCB bằng RCBO.

Nếu một mạch chỉ yêu cầu bảo vệ quá tải và ngắn mạch, MCB có thể là lựa chọn phù hợp.

Nếu mạch cần thêm chức năng bảo vệ dòng rò, RCBO có thể được xem xét.

Ngoài ra, cần kiểm tra:

  • Dòng tải.
  • Dây dẫn.
  • Điện áp.
  • Dòng rò.
  • Khả năng cắt.
  • Số cực.
  • Đặc tính tải.
  • Phối hợp với các thiết bị phía trước và phía sau.

Kết luận

Sự khác biệt quan trọng giữa RCBO Mitsubishi và MCB nằm ở chức năng bảo vệ dòng rò.

MCB: chủ yếu bảo vệ quá tải và ngắn mạch.

RCBO: có thể kết hợp bảo vệ quá tải, ngắn mạch và dòng rò trong cùng thiết bị theo model.

Vì vậy, lựa chọn thiết bị nào cần dựa trên yêu cầu thực tế của từng mạch điện.
