RCBO Mitsubishi Là Gì? Cấu Tạo, Chức Năng Và Nguyên Lý Hoạt Động

16-09-2026 13:45

RCBO Mitsubishi là gì?

RCBO là viết tắt của Residual Current Circuit Breaker with Overcurrent Protection, có thể hiểu là thiết bị đóng cắt kết hợp bảo vệ dòng rò và bảo vệ quá dòng.

Tùy theo dòng sản phẩm và cấu hình cụ thể, RCBO Mitsubishi có thể đảm nhiệm các chức năng bảo vệ:

Bảo vệ quá tải.
Bảo vệ ngắn mạch.
Bảo vệ khi xuất hiện dòng điện rò theo ngưỡng được thiết kế.
Tự động ngắt mạch khi phát hiện điều kiện sự cố phù hợp.

Điểm đáng chú ý của RCBO là nhiều chức năng bảo vệ được tích hợp trong một thiết bị, giúp thuận tiện hơn trong việc bố trí và bảo vệ từng mạch điện.

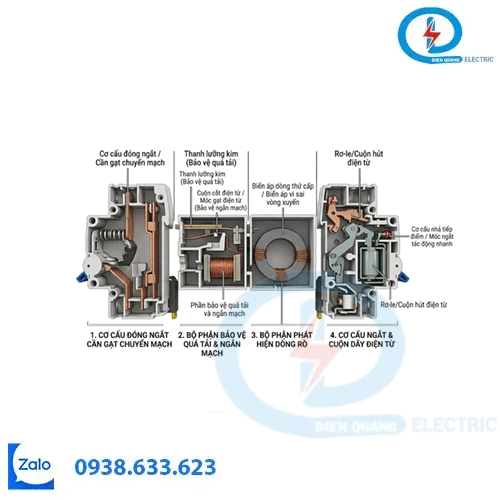

Cấu tạo cơ bản của RCBO Mitsubishi

Một RCBO thường bao gồm các bộ phận chính như:

1. Cơ cấu đóng cắt

Bộ phận này cho phép người sử dụng đóng hoặc ngắt mạch điện bằng tay. Khi xảy ra sự cố, cơ cấu cũng có thể tự động tác động để tách mạch.

2. Bộ phận bảo vệ quá dòng

Bộ phận bảo vệ quá dòng giúp RCBO phản ứng khi dòng điện vượt quá giới hạn cho phép trong những điều kiện như quá tải hoặc ngắn mạch, tùy đặc tính của model.

3. Bộ phận phát hiện dòng rò

RCBO sử dụng cơ chế phát hiện dòng điện mất cân bằng giữa các dây dẫn đi qua thiết bị. Khi dòng rò đạt đến ngưỡng tác động được thiết kế, RCBO có thể ngắt mạch để hạn chế nguy cơ mất an toàn điện.

4. Cơ cấu nhả

Khi phát hiện điều kiện sự cố, cơ cấu nhả tác động đến bộ phận đóng cắt để nhanh chóng ngắt nguồn của mạch được bảo vệ.

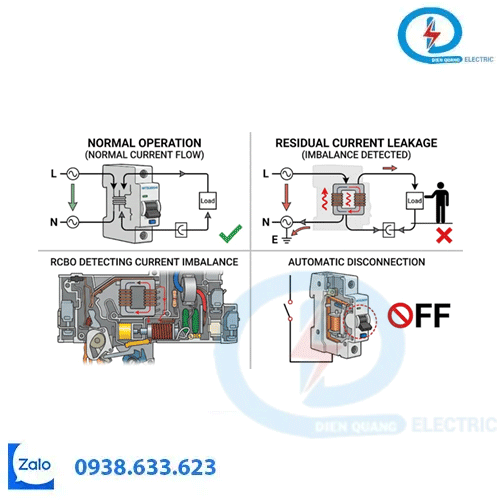

Nguyên lý hoạt động của RCBO Mitsubishi

Có thể hình dung quá trình hoạt động của RCBO qua 3 trạng thái chính:

Hoạt động bình thường → phát hiện sự cố → tự động ngắt mạch

Khi hệ thống hoạt động bình thường, dòng điện đi qua mạch trong giới hạn cho phép và RCBO duy trì trạng thái đóng.

Khi xảy ra quá tải hoặc ngắn mạch, bộ phận bảo vệ quá dòng tác động theo đặc tính của RCBO.

Trong trường hợp xuất hiện dòng rò, bộ phận phát hiện dòng rò sẽ nhận biết sự mất cân bằng của dòng điện. Nếu dòng rò đạt ngưỡng tác động của thiết bị, RCBO sẽ ngắt mạch.

Nhờ đó, RCBO có thể kết hợp nhiều chức năng bảo vệ trong một thiết bị duy nhất.

RCBO Mitsubishi có gì khác với MCB?

MCB chủ yếu được sử dụng để bảo vệ mạch điện trước quá tải và ngắn mạch.

Trong khi đó, RCBO được thiết kế để kết hợp bảo vệ quá dòng và bảo vệ dòng rò trong cùng một thiết bị, tùy theo model.

Vì vậy, khi lựa chọn thiết bị, không nên chỉ dựa vào tên gọi mà cần kiểm tra các thông số kỹ thuật cụ thể như:

Dòng điện định mức.
Số cực.
Dòng rò tác động.
Khả năng cắt.
Đặc tính tác động.
Điện áp định mức.
Tiêu chuẩn áp dụng.
Cấu hình và model sản phẩm.

RCBO Mitsubishi được ứng dụng ở đâu?

RCBO có thể được xem xét sử dụng cho nhiều mạch điện cần kết hợp các chức năng bảo vệ, chẳng hạn:

Mạch điện trong nhà ở.
Mạch ổ cắm.
Mạch thiết bị điện riêng biệt.
Công trình dân dụng và thương mại.
Tủ điện phân phối.
Một số mạch điện trong nhà xưởng và hệ thống điện công nghiệp.

Việc lựa chọn cần căn cứ vào thiết kế hệ thống và thông số của từng model RCBO Mitsubishi.

Kết luận

RCBO Mitsubishi là thiết bị bảo vệ kết hợp giữa chức năng bảo vệ quá dòng và dòng rò. Việc tích hợp nhiều chức năng trong một thiết bị giúp việc bảo vệ từng mạch điện trở nên thuận tiện hơn.

Tuy nhiên, để lựa chọn chính xác, cần xác định tải sử dụng, dòng điện định mức, dòng rò yêu cầu, số cực và các thông số kỹ thuật của từng model.
