1. Ký hiệu P trên MCB có nghĩa là gì?

P (Pole) được hiểu là số cực của thiết bị.

Do đó:

  • 1P = 1 cực
  • 2P = 2 cực
  • 3P = 3 cực
  • 4P = 4 cực

Số cực liên quan đến cách MCB đóng cắt các dây dẫn trong hệ thống điện.

Vì vậy, khi chọn MCB cần căn cứ vào hệ thống điện và sơ đồ thiết kế.

2. MCB Mitsubishi 1P

MCB 1P có một cực.

Loại này thường được sử dụng trong những mạch điện 1 pha phù hợp, chẳng hạn như một số:

  • Mạch chiếu sáng.
  • Mạch điện nhánh.
  • Mạch ổ cắm.

MCB 1P có ưu điểm là nhỏ gọn và tiết kiệm không gian tủ điện.

Tuy nhiên, việc lựa chọn 1P cần phù hợp với sơ đồ điện và yêu cầu đóng cắt của hệ thống.

3. MCB Mitsubishi 2P

MCB 2P có hai cực.

Loại này có thể được sử dụng trong các mạch 1 pha khi thiết kế yêu cầu đóng cắt cả hai dây.

Một số ứng dụng:

  • Tủ điện dân dụng.
  • Mạch cấp nguồn thiết bị.
  • Một số mạch điện cần cô lập cả hai dây.

Việc lựa chọn 2P cần căn cứ vào yêu cầu thực tế chứ không đơn giản là “2P an toàn hơn 1P”.

4. MCB Mitsubishi 3P

MCB 3P có ba cực và thường được sử dụng trong hệ thống điện 3 pha.

Có thể gặp trong:

  • Tủ điện công nghiệp.
  • Nhà xưởng.
  • Tải 3 pha.
  • Máy móc 3 pha.
  • Một số hệ thống phân phối điện.

MCB 3P giúp đóng cắt các cực của mạch 3 pha theo cấu hình của thiết bị.

5. MCB Mitsubishi 4P

MCB 4P có bốn cực.

Loại này có thể được sử dụng trong hệ thống 3 pha + trung tính khi thiết kế yêu cầu đóng cắt cả dây trung tính.

Ứng dụng có thể gồm:

  • Tủ điện phân phối.
  • Công trình.
  • Nhà xưởng.
  • Một số hệ thống 3 pha cần đóng cắt dây trung tính.

Không phải hệ thống 3 pha nào cũng bắt buộc phải sử dụng 4P.

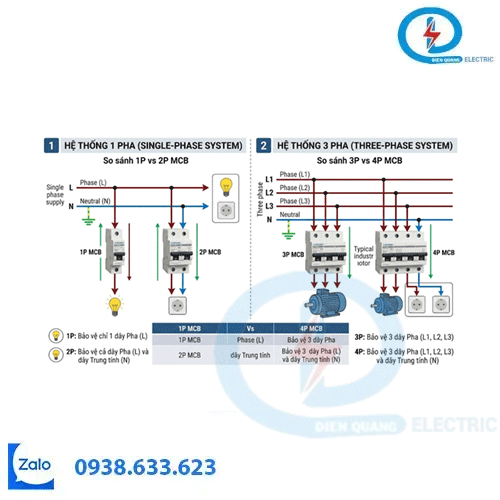

6. So sánh MCB 1P, 2P, 3P và 4P

Loại Số cực Hệ thống thường gặp Ứng dụng tham khảo
1P 1 1 pha Chiếu sáng, mạch nhánh
2P 2 1 pha Cấp nguồn thiết bị
3P 3 3 pha Tải 3 pha, tủ điện
4P 4 3 pha + N Tủ phân phối

Lưu ý: Đây là cách phân loại theo số cực. Cấu hình đóng cắt và bảo vệ cụ thể phải được kiểm tra theo model MCB Mitsubishi.

7. Nên chọn MCB 1P hay 2P cho nhà ở?

Đối với hệ thống điện dân dụng 1 pha, việc lựa chọn 1P hay 2P phụ thuộc vào vị trí và yêu cầu thiết kế.

Có thể hình dung:

Mạch nhánh

Tủ điện → MCB 1P → Tải

Mạch cần đóng cắt cả hai dây

Tủ điện → MCB 2P → Tải

Do đó, không nên hiểu rằng 2P luôn tốt hơn 1P.

Quan trọng là chọn đúng loại cho đúng vị trí.

8. Nhà xưởng nên dùng MCB 3P hay 4P?

Đối với hệ thống điện 3 pha, có thể sử dụng 3P hoặc 4P tùy theo sơ đồ điện.

Nếu thiết kế yêu cầu đóng cắt ba pha:

👉 Có thể xem xét MCB 3P.

Nếu thiết kế yêu cầu đóng cắt cả ba pha và dây trung tính:

👉 Có thể xem xét MCB 4P.

Việc lựa chọn cuối cùng phải dựa trên sơ đồ nguyên lý, yêu cầu kỹ thuật và tiêu chuẩn áp dụng.

9. Không nên chọn số cực theo giá thành

Một lỗi phổ biến là:

“Loại nào nhiều cực hơn thì tốt hơn.”

Điều này không đúng.

MCB 4P không phải lúc nào cũng tốt hơn MCB 3P, cũng như MCB 2P không phải lúc nào cũng cần thiết hơn MCB 1P.

Mỗi loại được thiết kế cho những yêu cầu đóng cắt khác nhau.

Chọn đúng quan trọng hơn chọn nhiều.

10. Ngoài số cực, cần kiểm tra gì?

Khi mua MCB Mitsubishi, cần kiểm tra đồng thời:

✔ Dòng định mức.

✔ Số cực.

✔ Điện áp.

✔ Khả năng cắt.

✔ Đặc tính tác động.

✔ Mã sản phẩm.

✔ Kích thước và phương án lắp đặt.

Ví dụ:

MCB Mitsubishi 32A 3P

vẫn chưa chắc đã đủ thông tin để xác định chính xác model.

11. Quy trình chọn MCB Mitsubishi

Có thể ghi nhớ bằng công thức:

Hệ thống điện → Loại tải → Dòng điện → Số cực → Khả năng cắt → Đặc tính → Model

Ví dụ:

Hệ thống 3 pha

↓

Tải 3 pha

↓

Tính dòng tải

↓

Chọn dòng định mức

↓

Xác định 3P hoặc 4P

↓

Kiểm tra khả năng cắt

↓

Chọn đúng mã MCB

12. Kết luận

MCB Mitsubishi 1P, 2P, 3P và 4P không phải là các phiên bản “mạnh yếu” khác nhau mà được sử dụng cho những cấu hình hệ thống khác nhau.

Có thể ghi nhớ nhanh:

🔹 1P: thường dùng cho các mạch 1 pha phù hợp.

🔹 2P: dùng cho mạch 1 pha khi cần đóng cắt hai dây theo thiết kế.

🔹 3P: thường dùng cho hệ thống 3 pha.

🔹 4P: dùng cho hệ thống 3 pha khi cần đóng cắt thêm dây trung tính theo thiết kế.

👉 Nếu bạn chưa biết nên chọn MCB Mitsubishi 1P, 2P, 3P hay 4P, hãy cung cấp thông tin về hệ thống điện và thiết bị cần bảo vệ để được tư vấn phù hợp.
