ELCB là gì?

ELCB là tên viết tắt của Earth Leakage Circuit Breaker, thường được gọi là cầu dao chống dòng rò.

Thiết bị được sử dụng để phát hiện tình trạng dòng rò theo nguyên lý và thông số của từng model, từ đó tác động ngắt mạch khi điều kiện tác động đạt đến ngưỡng quy định.

Một lưu ý quan trọng là thuật ngữ ELCB có thể được sử dụng khác nhau giữa các dòng sản phẩm và tài liệu kỹ thuật. Vì vậy, khi lựa chọn ELCB Mitsubishi cần kiểm tra chính xác model, catalogue và chức năng bảo vệ của sản phẩm thay vì chỉ dựa vào tên gọi ELCB.

RCCB là gì?

RCCB là viết tắt của Residual Current Circuit Breaker – thiết bị bảo vệ chống dòng điện dư/dòng rò.

RCCB giám sát sự mất cân bằng dòng điện trong mạch. Khi dòng dư đạt đến ngưỡng tác động được thiết kế, thiết bị sẽ ngắt mạch.

RCCB chủ yếu tập trung vào bảo vệ dòng rò, vì vậy trong nhiều hệ thống cần phải phối hợp với thiết bị bảo vệ quá tải và ngắn mạch.

RCBO là gì?

RCBO là viết tắt của Residual Current Circuit Breaker with Overcurrent Protection.

Điểm nổi bật của RCBO là tích hợp:

  • Bảo vệ dòng rò/dòng dư.
  • Bảo vệ quá tải.
  • Bảo vệ ngắn mạch.

Nhờ tích hợp nhiều chức năng trong một thiết bị, RCBO có thể được sử dụng cho các mạch điện riêng lẻ khi thiết kế yêu cầu bảo vệ đồng thời nhiều dạng sự cố.

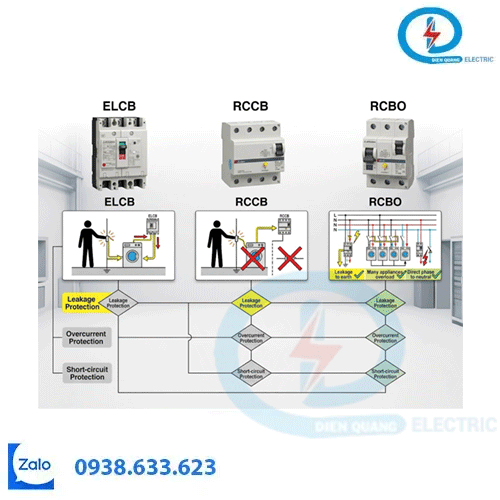

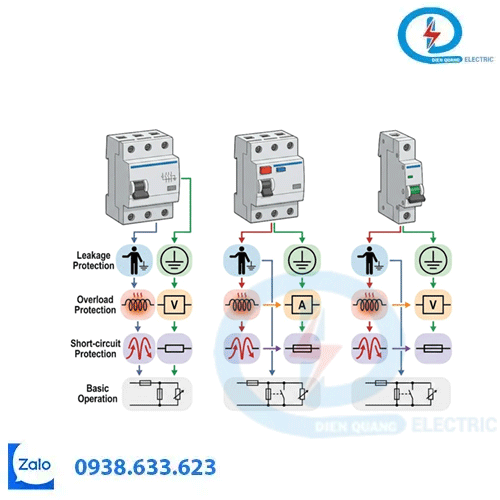

So sánh ELCB, RCCB và RCBO

Tiêu chí ELCB RCCB RCBO
Bảo vệ dòng rò Có, tùy nguyên lý/model Có Có
Bảo vệ quá tải Tùy model Thường không Có
Bảo vệ ngắn mạch Tùy model Thường không Có
Có thể cần phối hợp với MCB Tùy cấu hình Có Không nhất thiết cho chức năng quá tải/ngắn mạch
Phù hợp Tùy dòng sản phẩm và yêu cầu hệ thống Mạch cần bảo vệ dòng rò Mạch cần bảo vệ dòng rò + quá dòng

Lưu ý: Bảng trên mang tính khái quát. Chức năng thực tế phải được xác định theo model và catalogue của từng sản phẩm.

Nên chọn ELCB, RCCB hay RCBO?

Không có một thiết bị duy nhất phù hợp cho mọi hệ thống điện.

Chọn thiết bị bảo vệ dòng rò phù hợp khi:

  • Hệ thống cần phát hiện dòng rò.
  • Mạch có yêu cầu tăng cường an toàn điện.
  • Cần bảo vệ các mạch có nguy cơ phát sinh dòng rò.
  • Thiết kế yêu cầu một ngưỡng dòng rò cụ thể.

Cân nhắc RCBO khi:

Mạch điện cần tích hợp cả bảo vệ dòng rò và bảo vệ quá dòng trong cùng một thiết bị.

Với RCCB:

Có thể sử dụng khi hệ thống cần bảo vệ dòng rò và có MCB/MCCB hoặc thiết bị bảo vệ quá dòng khác đảm nhiệm chức năng quá tải, ngắn mạch.

Những thông số cần kiểm tra trước khi lựa chọn

Khi chọn thiết bị bảo vệ, không nên chỉ nhìn vào số Ampe.

Cần kiểm tra:

  • Dòng điện định mức.
  • Điện áp định mức.
  • Số cực.
  • Ngưỡng dòng rò tác động.
  • Khả năng cắt.
  • Chức năng bảo vệ quá tải/ngắn mạch.
  • Loại tải.
  • Điều kiện lắp đặt.
  • Model và catalogue của nhà sản xuất.

Kết luận

ELCB, RCCB và RCBO đều có thể liên quan đến bảo vệ chống dòng rò nhưng chức năng và cấu hình không giống nhau.

Việc lựa chọn cần dựa trên yêu cầu thực tế của từng mạch điện thay vì chỉ dựa vào tên thiết bị.

Nếu cần lựa chọn ELCB Mitsubishi, hãy xác định trước dòng tải, điện áp, số cực, yêu cầu bảo vệ dòng rò và các chức năng bảo vệ cần thiết.
