MCB Mitsubishi Dùng Để Làm Gì? Những Ứng Dụng Thực Tế Trong Hệ Thống Điện

26-08-2026 14:40

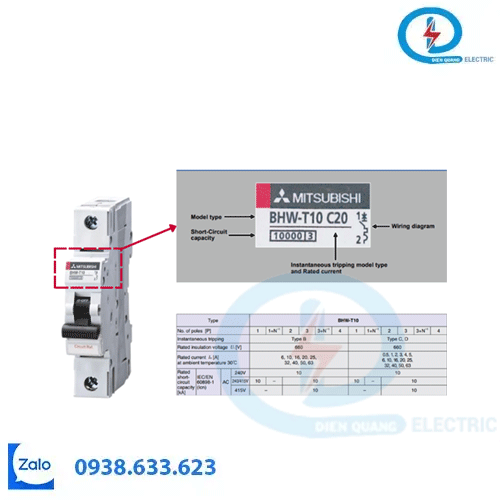

1. MCB Mitsubishi dùng để làm gì?

MCB là viết tắt của Miniature Circuit Breaker, thường được gọi là aptomat tép.

Thiết bị được sử dụng với hai mục đích chính:

Bảo vệ quá tải

Khi dòng điện của mạch vượt quá mức phù hợp trong một khoảng thời gian nhất định, cơ cấu bảo vệ của MCB có thể tác động để ngắt mạch.

Điều này giúp hạn chế tình trạng dây dẫn và thiết bị bị quá nhiệt do quá tải kéo dài.

Bảo vệ ngắn mạch

Khi xảy ra ngắn mạch, dòng điện có thể tăng rất nhanh. MCB sẽ tác động theo đặc tính của thiết bị để ngắt mạch và hạn chế ảnh hưởng của sự cố.

Đóng cắt mạch điện

MCB cũng được sử dụng để chủ động đóng hoặc ngắt nguồn điện của từng mạch khi vận hành, sửa chữa hoặc bảo trì.

2. Ứng dụng MCB Mitsubishi trong nhà ở

Đây là một trong những ứng dụng phổ biến của MCB.

Trong một căn nhà, hệ thống điện có thể được chia thành nhiều mạch:

Tủ điện → MCB → Mạch chiếu sáng

Tủ điện → MCB → Mạch ổ cắm

Tủ điện → MCB → Mạch điều hòa

Tủ điện → MCB → Máy bơm

Việc phân chia các mạch giúp dễ dàng xác định khu vực xảy ra sự cố và thuận tiện hơn khi bảo trì.

Tuy nhiên, MCB cụ thể cần được lựa chọn dựa trên dòng tải và yêu cầu của từng mạch.

3. Ứng dụng MCB Mitsubishi trong văn phòng và cửa hàng

Văn phòng, cửa hàng thường có nhiều thiết bị điện như:

Máy tính.
Máy in.
Điều hòa.
Đèn chiếu sáng.
Tủ lạnh.
Thiết bị mạng.
Bảng hiệu.

MCB có thể được sử dụng để bảo vệ các mạch điện có dòng tải phù hợp.

Việc chia riêng các mạch chiếu sáng, ổ cắm và thiết bị có thể giúp hệ thống dễ quản lý hơn.

4. Ứng dụng MCB Mitsubishi trong công trình

Trong các công trình dân dụng và thương mại, MCB có thể được sử dụng tại các tủ điện phân phối và mạch điện nhánh.

Một hệ thống có thể được bố trí theo nguyên tắc:

Nguồn điện → Tủ điện tổng → Tủ phân phối → MCB → Các mạch tải

Tùy quy mô công trình, các vị trí có dòng tải lớn có thể cần sử dụng MCCB hoặc thiết bị bảo vệ khác.

Vì vậy, MCB và MCCB thường không được xem là hai thiết bị thay thế hoàn toàn cho nhau mà được lựa chọn theo yêu cầu của từng vị trí trong hệ thống.

5. Ứng dụng MCB Mitsubishi trong nhà xưởng

Nhà xưởng thường có nhiều loại tải khác nhau.

MCB có thể được sử dụng cho những mạch có dòng tải phù hợp như:

Hệ thống chiếu sáng.
Ổ cắm.
Mạch điều khiển.
Thiết bị phụ trợ.
Một số thiết bị điện công suất nhỏ và vừa.

Đối với máy móc hoặc tải công suất lớn, cần kiểm tra dòng điện làm việc, dòng khởi động và yêu cầu bảo vệ để xác định MCB có phù hợp hay cần sử dụng thiết bị khác.

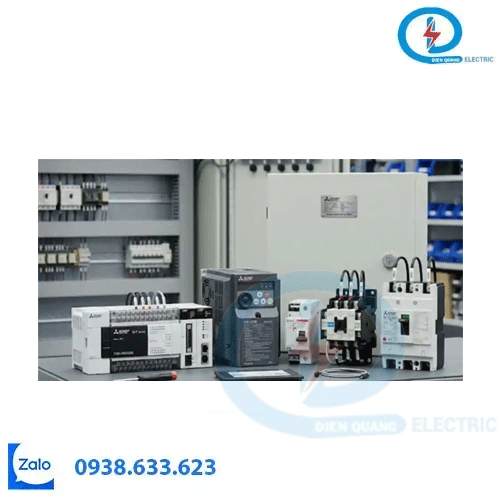

6. MCB Mitsubishi trong tủ điện

Một trong những vị trí thường gặp của MCB là tủ điện.

Ví dụ:

MCCB tổng

↓

Thanh cái

↓

MCB nhánh

↓

Thiết bị sử dụng điện

Trong sơ đồ này, MCCB và MCB có thể đảm nhiệm những vị trí khác nhau tùy thiết kế.

MCCB thường được sử dụng ở cấp tổng hoặc phân phối với dòng tải lớn hơn, trong khi MCB có thể được sử dụng cho các mạch nhánh phù hợp.

👉 Nếu bạn đang phân vân giữa hai thiết bị, có thể tham khảo thêm bài “MCB Mitsubishi – Giải Pháp Bảo Vệ An Toàn Cho Hệ Thống Điện”.

7. MCB Mitsubishi cho nhà thầu điện

Đối với nhà thầu, việc lựa chọn MCB không chỉ đơn giản là chọn một thiết bị có thương hiệu.

Trước khi đưa MCB vào bảng vật tư, nên kiểm tra:

Dòng tải của mạch.
Dòng định mức.
Số cực.
Điện áp.
Khả năng cắt.
Đặc tính tác động.
Điều kiện lắp đặt.
Yêu cầu của bản vẽ.

Đặc biệt, cần xác định đúng mã sản phẩm để tránh trường hợp cùng dòng định mức nhưng khác thông số kỹ thuật.

8. Khi nào không nên dùng MCB?

MCB không phải thiết bị phù hợp cho mọi hệ thống.

Nếu hệ thống có:

Dòng tải lớn.
Dòng ngắn mạch cao.
Yêu cầu bảo vệ đặc biệt.
Yêu cầu điều chỉnh bảo vệ.
Tải công nghiệp lớn.

thì cần xem xét các dòng MCCB hoặc thiết bị bảo vệ phù hợp khác theo thiết kế.

Đây là lý do việc lựa chọn thiết bị cần dựa trên tính toán điện và yêu cầu thực tế, thay vì chỉ dựa vào thương hiệu.

9. Lựa chọn MCB Mitsubishi theo từng nhu cầu

Nhu cầu	Có thể cân nhắc sử dụng
Mạch chiếu sáng	MCB
Mạch ổ cắm	MCB
Mạch điều hòa phù hợp	MCB
Mạch thiết bị dân dụng	MCB
Mạch điều khiển	MCB tùy tải
Tủ điện công trình	MCB cho các nhánh phù hợp
Tải công suất lớn	Cần xem xét MCCB/thiết bị phù hợp
