1. Dòng định mức MCB là gì?

Dòng điện định mức (In) là một trong những thông số quan trọng của MCB.

Dòng định mức giúp xác định phạm vi dòng điện mà thiết bị được thiết kế để làm việc theo các điều kiện kỹ thuật quy định.

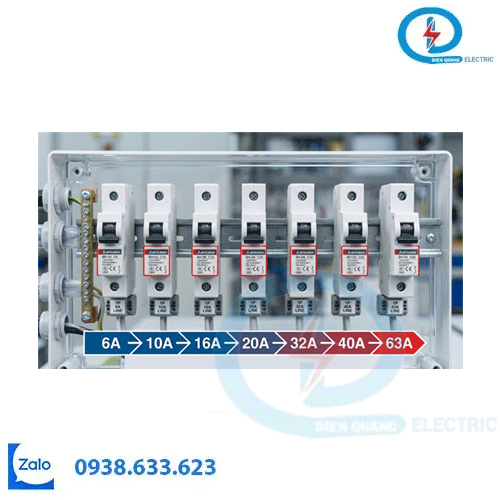

Một số mức dòng thường gặp trên các dòng MCB có thể gồm:

6A – 10A – 16A – 20A – 25A – 32A – 40A – 50A – 63A...

Tuy nhiên, mức dòng cụ thể phụ thuộc vào từng dòng sản phẩm.



2. Không nên chọn MCB chỉ theo số Ampere

Đây là lỗi khá phổ biến khi mua thiết bị điện.

Ví dụ:

“Tôi cần MCB Mitsubishi 32A.”

Thông tin này vẫn chưa đủ.

Cần xác định thêm:

  • MCB 1P, 2P, 3P hay 4P?
  • Điện áp bao nhiêu?
  • Khả năng cắt bao nhiêu?
  • Đặc tính tác động như thế nào?
  • Model cụ thể là gì?

Vì vậy, 32A chỉ là một phần thông tin của sản phẩm.

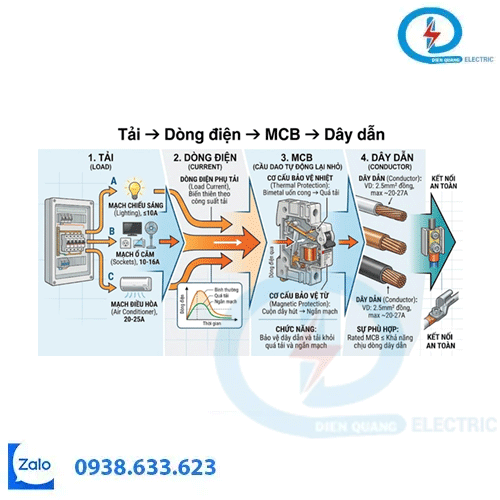

3. Dòng định mức phải phù hợp với dây dẫn

Một nguyên tắc quan trọng khi thiết kế hệ thống điện là thiết bị bảo vệ phải được phối hợp với dây dẫn.

Có thể hiểu đơn giản:

Dòng tải ≤ Dòng định mức MCB ≤ Khả năng chịu tải của dây dẫn

Trong thực tế, việc tính toán còn phụ thuộc vào phương pháp lắp đặt, nhiệt độ môi trường, số lượng dây dẫn và các hệ số hiệu chỉnh.

Do đó, không nên tự ý tăng dòng MCB chỉ vì mạch thường xuyên bị nhảy.

Nếu MCB thường xuyên tác động, cần tìm nguyên nhân thay vì đơn giản thay bằng MCB có dòng lớn hơn.

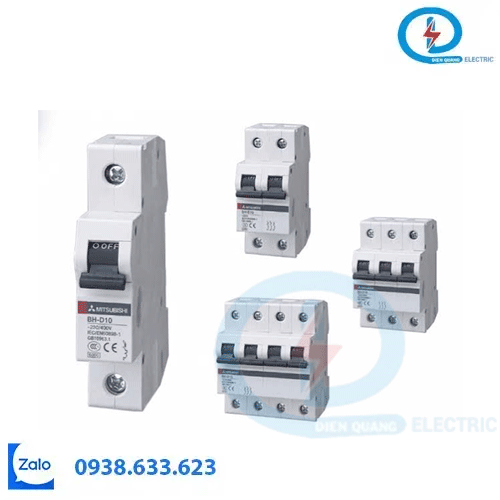

4. MCB 1P là gì?

MCB 1P có một cực bảo vệ/đóng cắt theo cấu hình của sản phẩm.

Loại này thường được sử dụng cho các mạch điện phù hợp trong hệ thống 1 pha.

Ví dụ:

  • Mạch chiếu sáng.
  • Một số mạch ổ cắm.
  • Các mạch điện nhánh.

Việc sử dụng cụ thể cần căn cứ vào sơ đồ điện và yêu cầu của hệ thống.

5. MCB 2P là gì?

MCB 2P có hai cực và thường được sử dụng trong các mạch 1 pha khi yêu cầu đóng cắt cả hai dây theo thiết kế.

Có thể gặp trong:

  • Tủ điện dân dụng.
  • Mạch cấp nguồn thiết bị.
  • Một số hệ thống cần cô lập cả hai dây.

6. MCB 3P là gì?

MCB 3P thường được sử dụng trong hệ thống điện 3 pha.

Thiết bị có thể đóng cắt ba cực của hệ thống theo cấu hình thiết kế.

Ứng dụng có thể gồm:

  • Tủ điện 3 pha.
  • Nhà xưởng.
  • Thiết bị 3 pha.
  • Một số mạch động lực phù hợp.

7. MCB 4P là gì?

MCB 4P có bốn cực và có thể được sử dụng trong các hệ thống yêu cầu đóng cắt cả ba pha và dây trung tính theo thiết kế.

Loại này có thể xuất hiện trong:

  • Tủ điện phân phối.
  • Hệ thống 3 pha có yêu cầu đóng cắt dây trung tính.
  • Một số công trình và hệ thống công nghiệp.

Việc lựa chọn 4P hay 3P phải dựa trên sơ đồ điện và yêu cầu kỹ thuật, không nên lựa chọn tùy ý.

8. Bảng lựa chọn nhanh

Số cực Hệ thống thường gặp Ứng dụng tham khảo
1P Mạch 1 pha Chiếu sáng, mạch nhánh
2P Mạch 1 pha Nguồn thiết bị, tủ điện
3P Mạch 3 pha Tủ điện, tải 3 pha
4P Mạch 3 pha + N Tủ phân phối, hệ thống cần đóng cắt N

Lưu ý: Bảng trên chỉ mang tính định hướng. Model cụ thể cần được kiểm tra theo catalogue Mitsubishi và thiết kế của hệ thống.

9. Công thức chọn MCB đơn giản

Có thể ghi nhớ:

Loại tải → Tính dòng điện → Chọn dòng định mức → Chọn số cực → Kiểm tra khả năng cắt → Chọn model

Đây là quy trình đơn giản giúp hạn chế việc chọn sai thiết bị.

10. Kết luận

Khi lựa chọn MCB Mitsubishi, dòng định mức và số cực là hai thông số quan trọng nhưng không phải duy nhất.

Một MCB phù hợp cần đáp ứng:

✔ Dòng tải
✔ Dây dẫn
✔ Số cực
✔ Điện áp
✔ Khả năng cắt
✔ Đặc tính tác động
✔ Mã sản phẩm
