ELCB Mitsubishi là gì?

ELCB là viết tắt của Earth Leakage Circuit Breaker, thường được gọi là cầu dao chống dòng rò.

Thiết bị được sử dụng để phát hiện tình trạng dòng điện rò theo nguyên lý và ngưỡng tác động của từng loại thiết bị. Khi điều kiện dòng rò đạt đến mức tác động được thiết lập, ELCB có thể thực hiện ngắt mạch nhằm hạn chế nguy cơ mất an toàn điện.

ELCB Mitsubishi được ứng dụng trong nhiều hệ thống điện dân dụng, thương mại và công nghiệp tùy theo model và yêu cầu thiết kế.

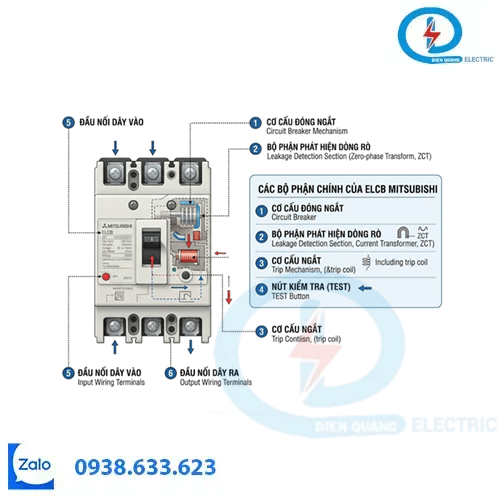

Cấu tạo cơ bản của ELCB

Tùy từng dòng sản phẩm, cấu tạo và bộ phận bên trong có thể khác nhau. Về cơ bản, một thiết bị chống dòng rò thường có các thành phần liên quan đến:

Cơ cấu đóng cắt: thực hiện đóng hoặc ngắt mạch điện.
Bộ phận phát hiện dòng rò: giám sát sự mất cân bằng/dòng rò theo nguyên lý của thiết bị.
Cơ cấu tác động: thực hiện ngắt mạch khi điều kiện tác động được đáp ứng.
Nút TEST: hỗ trợ kiểm tra chức năng chống dòng rò trên các thiết bị có trang bị chức năng này.
Đầu đấu dây: kết nối thiết bị với hệ thống điện.

Cấu tạo thực tế cần được kiểm tra theo catalogue của từng model ELCB Mitsubishi.

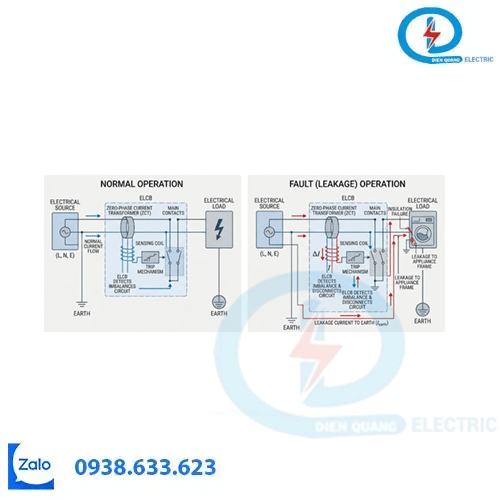

Nguyên lý hoạt động của ELCB

Có thể hình dung nguyên lý hoạt động một cách đơn giản:

Dòng điện đi vào → cấp cho tải → dòng điện trở về → thiết bị giám sát → phát hiện dòng rò → tác động ngắt mạch

Trong điều kiện bình thường, dòng điện trong mạch hoạt động theo trạng thái cân bằng phù hợp với nguyên lý giám sát của thiết bị.

Khi xuất hiện dòng điện rò và giá trị này đạt ngưỡng tác động của ELCB, thiết bị sẽ thực hiện ngắt mạch theo đặc tính thiết kế.

ELCB có vai trò gì trong hệ thống điện?

Việc sử dụng thiết bị chống dòng rò giúp tăng cường mức độ an toàn của hệ thống, đặc biệt trong những khu vực có nguy cơ tiếp xúc với thiết bị điện hoặc môi trường có yêu cầu cao về an toàn.

ELCB có thể được sử dụng để:

Phát hiện dòng điện rò.
Ngắt mạch khi đạt điều kiện tác động.
Hỗ trợ giảm nguy cơ mất an toàn do dòng điện rò.
Tăng cường khả năng bảo vệ cho hệ thống điện.

Tuy nhiên, cần lưu ý rằng không phải mọi ELCB đều đảm nhiệm giống nhau các chức năng bảo vệ quá tải, ngắn mạch và dòng rò. Cần kiểm tra đúng model trước khi lựa chọn.
