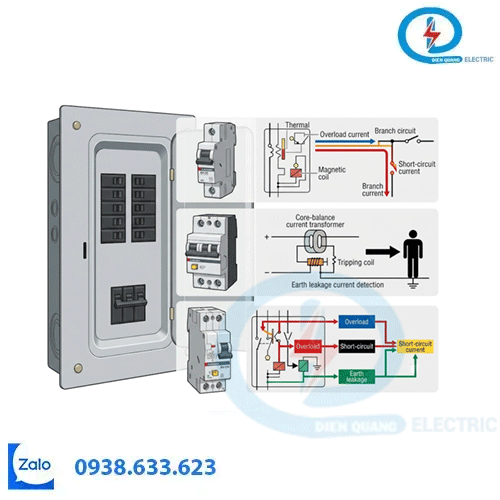

MCB bảo vệ hệ thống điện như thế nào?

MCB chủ yếu được sử dụng để bảo vệ mạch trước:

  • Quá tải.
  • Ngắn mạch.

Khi xảy ra tình trạng quá dòng vượt đặc tính bảo vệ, MCB có thể tác động và ngắt mạch.

Đây là chức năng quan trọng đối với các mạch điện nhánh trong nhà ở, văn phòng, cửa hàng, công trình và nhiều hệ thống điện khác.

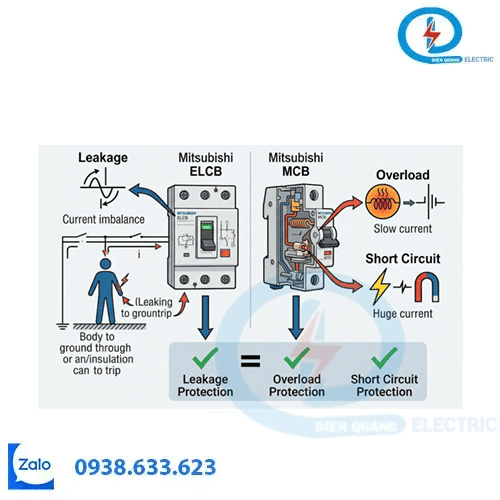

ELCB Mitsubishi bảo vệ hệ thống như thế nào?

ELCB Mitsubishi được sử dụng để phát hiện dòng rò theo nguyên lý và thông số của từng model.

Khi dòng rò đạt điều kiện tác động, thiết bị sẽ ngắt mạch.

Do đó, chức năng quan trọng của ELCB nằm ở bảo vệ liên quan đến dòng rò, chứ không thể mặc định xem ELCB là thiết bị thay thế trực tiếp cho MCB.

Khi nào ELCB không thể thay thế MCB?

Nếu một mạch điện yêu cầu:

Bảo vệ quá tải + bảo vệ ngắn mạch

thì cần có thiết bị đảm nhiệm các chức năng này.

Nếu ELCB được sử dụng chỉ với chức năng bảo vệ dòng rò và không tích hợp bảo vệ quá dòng, nó không thể tự động thay thế chức năng của MCB.

Trong trường hợp đó, hệ thống có thể cần phối hợp ELCB với MCB hoặc sử dụng một thiết bị tích hợp phù hợp với thiết kế.

Có trường hợp thiết bị có thể đảm nhiệm nhiều chức năng không?

Có.

Một số thiết bị bảo vệ được thiết kế để tích hợp nhiều chức năng, chẳng hạn RCBO có thể kết hợp bảo vệ dòng rò với bảo vệ quá tải và ngắn mạch.

Tuy nhiên, cần xác định chính xác chức năng của từng model, không nên suy luận chỉ từ tên gọi thiết bị.

So sánh nhanh

Chức năng MCB ELCB
Đóng/ngắt mạch Có Có
Bảo vệ quá tải Có Tùy model
Bảo vệ ngắn mạch Có Tùy model
Bảo vệ dòng rò Không phải chức năng chính Có, theo model
Có thể thay thế hoàn toàn thiết bị còn lại? Không mặc định Không mặc định

Kết luận

ELCB Mitsubishi không nên được xem là thiết bị thay thế trực tiếp cho MCB trong mọi trường hợp.

Trước khi thay đổi thiết bị, cần xác định mạch đang yêu cầu bảo vệ gì:

Dòng rò → Quá tải → Ngắn mạch → Nối đất → Phối hợp bảo vệ

Sau đó mới lựa chọn ELCB, MCB, RCBO hoặc phương án phối hợp phù hợp.
