I. Tổng quan về MCCB Mitsubishi

1. MCCB là gì và vai trò trong hệ thống điện

MCCB Mitsubishi là thiết bị đóng cắt tự động dạng khối, được sử dụng để bảo vệ hệ thống điện trước các sự cố như quá tải và ngắn mạch. Trong các hệ thống điện hiện đại, MCCB Mitsubishi đóng vai trò như một lớp bảo vệ quan trọng, góp phần hạn chế sự cố lan rộng, đồng thời đảm bảo an toàn cho thiết bị và người sử dụng.

So với những thiết bị bảo vệ thông thường, MCCB Mitsubishi được thiết kế để vận hành ổn định dưới nhiều điều kiện tải khác nhau. Vì vậy, thiết bị thường được sử dụng trong tủ điện tổng, tủ phân phối và các hệ thống điện công nghiệp có quy mô lớn.

2. Lịch sử phát triển và công nghệ nổi bật

MCCB Mitsubishi được phát triển từ năm 1964 và liên tục được cải tiến qua nhiều giai đoạn. Hiện nay, WS-V Series là thế hệ mới, được tích hợp nhiều công nghệ hiện đại nhằm nâng cao hiệu suất hoạt động và độ bền của thiết bị.

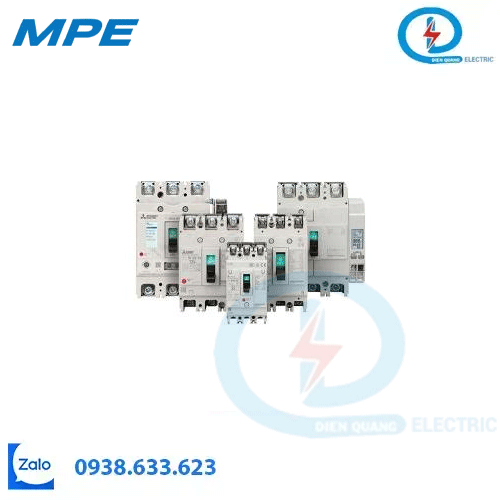

Dòng WS-V Series

Một điểm đáng chú ý của MCCB Mitsubishi là định hướng thiết kế thân thiện với môi trường. Sản phẩm tuân thủ tiêu chuẩn RoHS, hạn chế các chất độc hại và đáp ứng những yêu cầu nghiêm ngặt của thị trường quốc tế, đặc biệt là trong các dự án công nghiệp quy mô lớn.

3. Công nghệ Expanded ISTAC

Expanded ISTAC là một trong những công nghệ nổi bật được Mitsubishi ứng dụng trên MCCB. Công nghệ này giúp tăng tốc quá trình dập hồ quang, qua đó nâng cao khả năng ngắt dòng điện nhanh chóng và chính xác.

Nhờ công nghệ Expanded ISTAC, MCCB Mitsubishi có thể nâng khả năng cắt dòng ngắn mạch lên đến 50% so với thế hệ trước. Đây là ưu điểm quan trọng đối với các hệ thống có công suất lớn hoặc yêu cầu cao về mức độ an toàn.

II. Nguyên lý hoạt động và công nghệ Trip Unit

1. Bảo vệ từ nhiệt (Thermal-magnetic)

Thermal-magnetic là cơ chế bảo vệ phổ biến trên MCCB Mitsubishi. Thiết bị sử dụng thanh lưỡng kim để phát hiện tình trạng quá tải và cuộn từ để xử lý dòng ngắn mạch tức thời.

Bảo vệ từ – nhiệt

Phương pháp này có ưu điểm là hoạt động ổn định, chi phí hợp lý và dễ triển khai. Do đó, công nghệ từ nhiệt được sử dụng rộng rãi trên nhiều dòng MCCB Mitsubishi dành cho hệ thống dân dụng và công nghiệp nhẹ.

2. Bảo vệ từ thủy lực (Hydraulic-magnetic)

Đối với một số ứng dụng đặc thù, MCCB Mitsubishi có thể sử dụng công nghệ hydraulic-magnetic nhằm duy trì độ chính xác bảo vệ trong những môi trường có điều kiện vận hành thay đổi.

Bảo vệ từ – thủy lực

Cơ chế này giúp thiết bị ít bị tác động bởi sự thay đổi của nhiệt độ môi trường, từ đó duy trì khả năng bảo vệ ổn định. Đây là giải pháp phù hợp cho những hệ thống yêu cầu mức độ tin cậy cao.

3. Bảo vệ điện tử (Electronic)

Các dòng MCCB Mitsubishi cao cấp được trang bị bộ bảo vệ điện tử, cho phép theo dõi và đo lường dòng điện với độ chính xác cao theo thời gian thực. Người sử dụng có thể thiết lập các ngưỡng bảo vệ cũng như thời gian tác động tùy theo yêu cầu của hệ thống.

Bảo vệ điện tử

Nhờ khả năng điều chỉnh linh hoạt và độ chính xác cao, công nghệ bảo vệ điện tử đặc biệt phù hợp với các hệ thống công nghiệp lớn, nhà máy tự động hóa và trung tâm dữ liệu.

III. Phân loại MCCB Mitsubishi

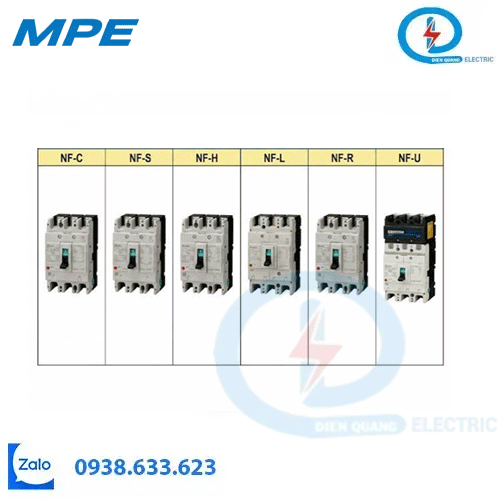

1. Dòng tiêu chuẩn và cao cấp

MCCB Mitsubishi được phát triển với nhiều dòng sản phẩm khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng:

NF-C: Dòng sản phẩm kinh tế, phù hợp với các hệ thống điện cơ bản.
NF-S: Dòng phổ biến với dải dòng điện rộng.
NF-H, NF-L, NF-R: Các dòng có hiệu suất cao.
NF-U: Dòng cao cấp, có khả năng cắt dòng điện rất lớn.

Sự đa dạng về dòng sản phẩm giúp MCCB Mitsubishi có thể được lựa chọn phù hợp với từng yêu cầu cụ thể, từ hệ thống dân dụng đến các ứng dụng công nghiệp nặng.

2. Các dòng MCCB chuyên dụng

Bên cạnh các dòng tiêu chuẩn, Mitsubishi còn cung cấp nhiều dòng MCCB chuyên dụng cho những yêu cầu đặc biệt:

MDU Breakers: Tích hợp chức năng đo lường và truyền thông.
NF-MB: Chuyên dụng cho bảo vệ động cơ.
DC MCCB: Dành cho hệ thống điện một chiều.
Mag Only: Tập trung vào chức năng bảo vệ ngắn mạch.
MCCB 400Hz: Dành cho các hệ thống sử dụng tần số cao.
Dòng UL 489: Đáp ứng tiêu chuẩn UL của Hoa Kỳ.

Các dòng sản phẩm này giúp MCCB Mitsubishi đáp ứng nhiều yêu cầu đặc thù trong lĩnh vực năng lượng, tự động hóa và các dự án xuất khẩu.

IV. Cấu tạo và đặc điểm kỹ thuật MCCB Mitsubishi

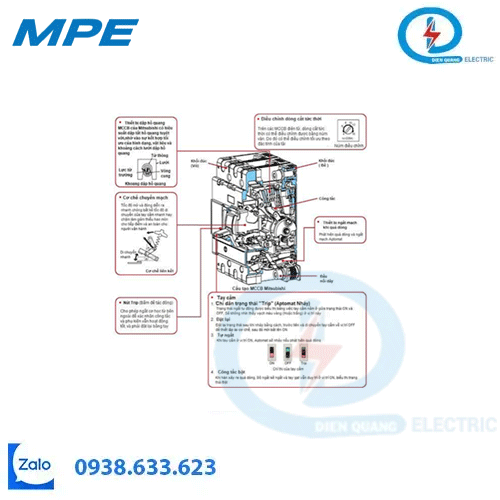

1. Cấu tạo cơ bản

MCCB Mitsubishi có cấu tạo gồm các bộ phận chính như vỏ cách điện, hệ thống tiếp điểm, buồng dập hồ quang và bộ Trip Unit. Thiết kế dạng khối giúp thiết bị có khả năng chịu va đập tốt và hoạt động ổn định trong những môi trường khắc nghiệt.

Với kết cấu chắc chắn, MCCB có độ bền cao, duy trì khả năng vận hành ổn định trong thời gian dài và góp phần giảm chi phí bảo trì.

2. Đặc điểm kỹ thuật nổi bật

MCCB Mitsubishi có khả năng cắt dòng ngắn mạch lớn, tốc độ phản hồi nhanh và độ chính xác cao. Thiết bị đáp ứng nhiều tiêu chuẩn quốc tế, trong đó có IEC và UL.

Bên cạnh đó, MCCB còn hỗ trợ khả năng phối hợp bảo vệ với các thiết bị khác, giúp hệ thống điện vận hành an toàn và duy trì tính liên tục.

3. Tính thân thiện với môi trường

Các sản phẩm MCCB Mitsubishi được phát triển theo định hướng thân thiện với môi trường. Thiết bị hạn chế sử dụng các chất độc hại và có khả năng tái chế.

Đây là yếu tố giúp doanh nghiệp đáp ứng các yêu cầu về môi trường, đặc biệt đối với các dự án xuất khẩu và nhà máy FDI.

V. Ứng dụng thực tế của MCCB Mitsubishi

1. Bảo vệ hệ thống phân phối điện

MCCB Mitsubishi được sử dụng phổ biến trong các tủ điện tổng và hệ thống phân phối điện, giúp bảo vệ an toàn cho toàn bộ mạng lưới điện.

Đặc biệt, MCCB 4 cực phù hợp với hệ thống điện 3 pha 4 dây, góp phần đảm bảo khả năng vận hành ổn định.

2. Bảo vệ động cơ điện

Trong các hệ thống sử dụng động cơ, dòng NF-MB được thiết kế để đáp ứng đặc tính dòng khởi động lớn của động cơ mà hạn chế tình trạng ngắt không cần thiết.

3. Bảo vệ máy biến áp

MCCB Mitsubishi có khả năng đáp ứng dòng xung kích từ hóa xuất hiện khi máy biến áp được đóng điện.

4. Ứng dụng trong hệ thống biến tần

MCCB Mitsubishi thường được bố trí ở phía đầu vào của biến tần nhằm bảo vệ hệ thống trước các dòng điện bất thường và ảnh hưởng của sóng hài.

5. Ứng dụng trong hệ thống DC và 400Hz

MCCB Mitsubishi hỗ trợ các ứng dụng điện một chiều với điện áp DC lên đến 1000V cũng như những hệ thống sử dụng tần số cao.

Các ứng dụng tiêu biểu có thể kể đến lĩnh vực năng lượng tái tạo, hàng không và y tế.

6. Giám sát năng lượng và tự động hóa

Dòng MDU cho phép MCCB tích hợp chức năng đo lường và truyền thông, hỗ trợ doanh nghiệp theo dõi và tối ưu hóa việc sử dụng năng lượng.

7. Ứng dụng trong môi trường khắc nghiệt

MCCB Mitsubishi có khả năng hoạt động trong điều kiện nhiệt độ thấp và những môi trường có yêu cầu vận hành đặc thù.

Nhờ đó, thiết bị có thể được ứng dụng trong các kho lạnh và nhiều loại nhà máy, công trình có điều kiện môi trường khắc nghiệt.

Kết luận

MCCB Mitsubishi là giải pháp bảo vệ hệ thống điện hiệu quả, nổi bật với công nghệ hiện đại, độ tin cậy cao và khả năng đáp ứng đa dạng nhu cầu sử dụng. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách lựa chọn MCCB Mitsubishi phù hợp sẽ giúp hệ thống điện vận hành an toàn, ổn định và tối ưu chi phí.
