Trong các hệ thống điện công nghiệp, công tắc tơ dạng khối là thiết bị không thể thiếu giúp điều khiển, đóng cắt và bảo vệ mạch điện cho các loại tải động cơ. Việc lựa chọn đúng loại công tắc tơ không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo an toàn và tiết kiệm chi phí bảo trì.

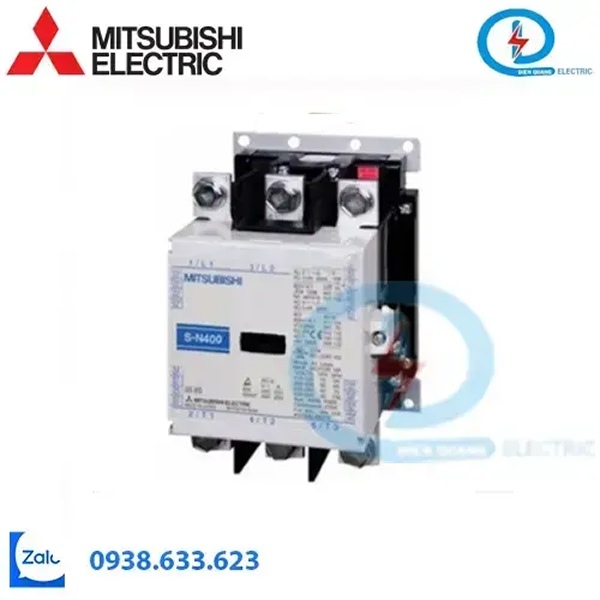

công tắc tơ dạng khối

1. Tổng quan về công tắc tơ dạng khối và ứng dụng trong điều khiển động cơ

Công tắc tơ dạng khối là thiết bị điện từ có khả năng đóng/ngắt mạch điện động lực (mạch tải) có công suất lớn bằng cách sử dụng một mạch điện điều khiển (cuộn dây).

1.1. Đặc điểm cấu tạo của công tắc tơ dạng khối

Công tắc tơ dạng khối có cấu trúc đơn giản, chắc chắn, dễ dàng lắp đặt vào tủ điện. Các thành phần chính bao gồm:

  • Hệ thống tiếp điểm: Gồm tiếp điểm chính (cho mạch động lực) và tiếp điểm phụ (cho mạch điều khiển, tín hiệu).
  • Cuộn dây điện từ (Coil): Tạo ra lực hút để đóng/ngắt các tiếp điểm khi có dòng điện điều khiển.
  • Cơ cấu dập hồ quang: Quan trọng để bảo vệ tiếp điểm khỏi bị hư hại khi ngắt tải cảm kháng lớn.

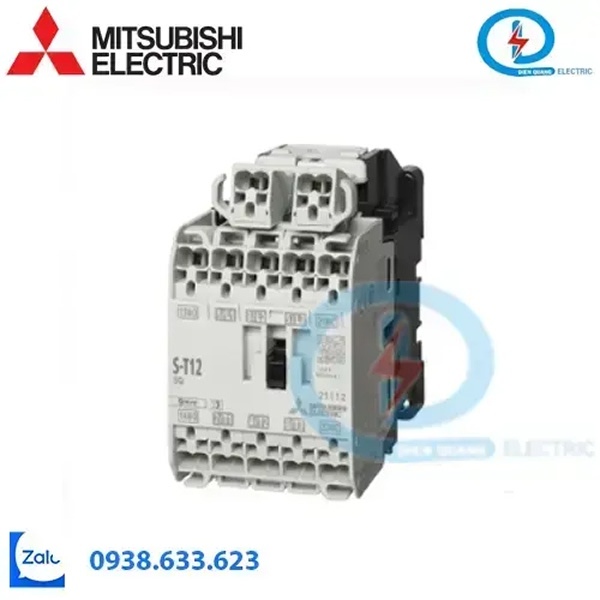

công tắc tơ dạng khối

1.2. Tầm quan trọng của việc lựa chọn đúng loại công tắc tơ

Động cơ điện, đặc biệt là động cơ không đồng bộ, khi khởi động sẽ tạo ra dòng điện cao gấp 5-7 lần dòng điện định mức (dòng khởi động). Công tắc tơ dạng khối được lựa chọn phải có khả năng chịu đựng được dòng điện khởi động này và dập tắt hồ quang hiệu quả, đảm bảo an toàn cho toàn bộ hệ thống.

2. Các tiêu chí kỹ thuật quyết định khi lựa chọn công tắc tơ dạng khối

Việc lựa chọn công tắc tơ dạng khối phải dựa trên việc phân tích kỹ lưỡng các thông số của tải động cơ và môi trường hoạt động.

2.1 Xác định cấp độ sử dụng

Cấp độ sử dụng là tiêu chí quan trọng nhất, quy định khả năng chịu tải và dập hồ quang của công tắc tơ dạng khối theo tiêu chuẩn IEC 60947-4-1.

  • AC-3 (Tải động cơ lồng sóc): Phổ biến nhất. Dùng cho động cơ không đồng bộ (lồng sóc) khởi động và ngắt trong khi động cơ đang chạy. Công tắc tơ dạng khối phải chịu được dòng khởi động cao.

  • AC-4 (Tải nặng/Khởi động nhấp nhả): Dùng cho các ứng dụng yêu cầu khởi động, dừng, và đổi chiều liên tục (như cẩu trục, máy công cụ nặng). Yêu cầu công tắc tơ dạng khối có khả năng chịu đựng tần suất đóng cắt và dòng khởi động cao hơn nhiều so với AC-3.

  • AC-1: Dùng cho tải thuần trở (như lò sưởi, chiếu sáng), không có dòng khởi động cao.

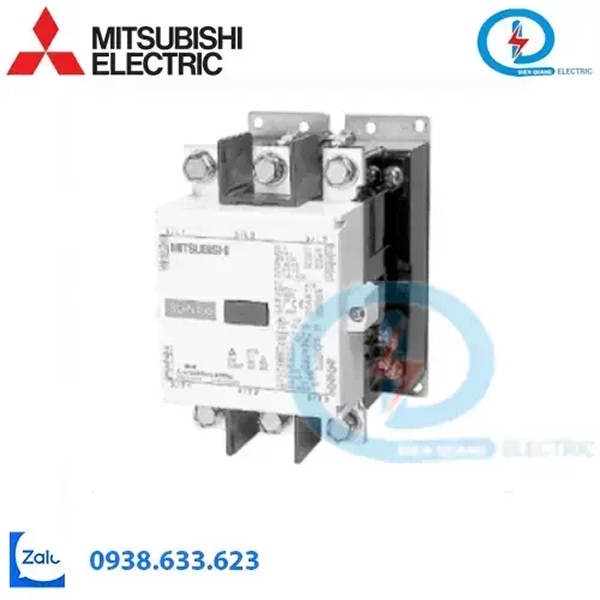

công tắc tơ dạng khối

2.2. Điện áp điều khiển cuộn hút

Thông thường có 2 loại điện áp điều khiển là AC 220V hoặc AC 380V. Cần chọn loại phù hợp với điện áp nguồn điều khiển của hệ thống.

2.3. Số cực và loại tiếp điểm

Động cơ 3 pha → chọn công tắc tơ dạng khối 3 cực (3P). Nếu cần điều khiển hoặc báo tín hiệu, chọn loại có thêm tiếp điểm phụ NO/NC (thường mở – thường đóng).

2.4. Khả năng chịu tải và tần suất đóng cắt

Với động cơ hoạt động liên tục, cần chọn công tắc tơ dạng khối có độ bền điện và cơ cao, số lần đóng cắt ≥ 1 triệu lần.

Các dòng sản phẩm từ thương hiệu uy tín như Schneider, LS, Mitsubishi, ABB thường đáp ứng tốt yêu cầu này.

2.5. Môi trường làm việc

Nếu môi trường có độ ẩm cao, bụi hoặc rung lắc mạnh, nên chọn công tắc tơ dạng khối có tiêu chuẩn bảo vệ IP cao (từ IP20 trở lên), đảm bảo hoạt động ổn định lâu dài.

3. Lưu ý khi lắp đặt và bảo trì công tắc tơ dạng khối

Khi lắp đặt công tắc tơ dạng khối, cần kiểm tra đúng thông số kỹ thuật, siết chặt đầu nối, và đảm bảo tiếp điểm sạch sẽ. Trong quá trình sử dụng, nên vệ sinh định kỳ, kiểm tra buồng dập hồ quang, kết hợp rơ le nhiệt để bảo vệ động cơ và tăng tuổi thọ thiết bị.

3.1. Kiểm tra kỹ thông số trước khi đấu nối

Trước khi lắp đặt, cần kiểm tra kỹ dòng định mức, điện áp điều khiển và sơ đồ đấu dây. Việc đấu sai có thể gây chập mạch hoặc hỏng cuộn hút.

3.2. Bảo trì định kỳ

  • Vệ sinh tiếp điểm 3–6 tháng/lần để tránh hiện tượng tiếp xúc kém.
  • Kiểm tra buồng dập hồ quang, thay thế nếu có dấu hiệu cháy sém.
  • Siết chặt lại các đầu nối tránh lỏng lẻo khi hoạt động lâu dài.

3.3. Kết hợp với rơ le nhiệt

Để bảo vệ động cơ toàn diện, công tắc tơ dạng khối nên kết hợp cùng rơ le nhiệt – giúp tự động ngắt mạch khi dòng điện vượt quá mức cho phép, tránh cháy động cơ.

Mua thiết bị điện giá tốt tại Công ty TNHH Kỹ Thuật Điện Quang

công tắc tơ dạng khối

4. Công Ty TNHH Kỹ Thuật Điện Quang –  Đơn vị chuyên cung cấp công tắc tơ dạng khối

Việc lựa chọn công tắc tơ dạng khối đúng tiêu chuẩn đòi hỏi sự hiểu biết sâu sắc về kỹ thuật điện và tiêu chuẩn quốc tế. Công Ty TNHH Kỹ Thuật Điện Quang tự hào là nhà cung cấp hàng đầu các thiết bị đóng cắt và điều khiển chất lượng cao tại Việt Nam.

Công Ty TNHH Kỹ Thuật Điện Quang cung cấp đa dạng các dòng công tắc tơ dạng khối từ các thương hiệu uy tín toàn cầu, đáp ứng mọi cấp độ sử dụng và mọi dải công suất động cơ. Chúng tôi cam kết sản phẩm có tuổi thọ điện cao, cơ chế dập hồ quang hiệu quả, đảm bảo an toàn tối đa cho hệ thống điện công nghiệp của bạn.

Hãy để Công Ty TNHH Kỹ Thuật Điện Quang đồng hành cùng bạn trong việc tối ưu hóa hệ thống điều khiển và bảo vệ động cơ. Liên hệ với chúng tôi ngay hôm nay để nhận tư vấn kỹ thuật chuyên sâu và báo giá tốt nhất cho công tắc tơ dạng khối.
