1. Aptomat MCCB Mitsubishi và các thông số quan trọng

Trước khi tiến hành điều chỉnh MCCB Mitsubishi, người dùng cần nắm được một số thông số cơ bản, trong đó In và Ir là hai thông số quan trọng liên quan đến dòng điện định mức và dòng điện cài đặt bảo vệ quá tải.

1.1. Thông số Ir và In trên MCCB Mitsubishi

In là dòng điện định mức của MCCB, thường được thể hiện trên nhãn hoặc bảng thông số của thiết bị. Tùy từng model MCCB Mitsubishi, giá trị In có thể khác nhau, chẳng hạn như 100A, 250A, 400A, 800A, 1000A,...
Ir là giá trị dòng điện cài đặt cho chức năng bảo vệ quá tải. Thông số này có thể được điều chỉnh dựa trên dòng tải thực tế và yêu cầu bảo vệ của hệ thống.

Việc lựa chọn và cài đặt Ir cần dựa trên dòng điện làm việc của tải, khả năng chịu tải của dây dẫn cũng như yêu cầu bảo vệ của hệ thống.

1.2. Công thức tính Ir

Trong trường hợp MCCB cho phép cài đặt Ir theo tỷ lệ phần trăm hoặc hệ số của dòng định mức, có thể xác định giá trị Ir theo công thức:

Ir = x × In

Trong đó:

Ir: Dòng điện cài đặt bảo vệ quá tải.
In: Dòng điện định mức của MCCB.
x: Hệ số cài đặt Ir theo yêu cầu của hệ thống.

Ví dụ:

Giả sử sử dụng MCCB Mitsubishi có dòng điện định mức In = 1000A, trong khi dòng tải tối đa của hệ thống khoảng 500A.

Khi lựa chọn hệ số cài đặt phù hợp:

Ir = 0,5 × In

Ir = 0,5 × 1000 = 500A

Như vậy, giá trị dòng điện cài đặt Ir tương ứng là 500A.

Lưu ý: Giá trị cài đặt thực tế cần căn cứ vào model MCCB Mitsubishi, loại bộ bảo vệ và bảng đặc tính kỹ thuật của nhà sản xuất. Không nên cài đặt Ir chỉ dựa trên công thức mà bỏ qua khả năng chịu tải của dây dẫn và thiết bị trong hệ thống.

1.3. Vì sao có thể lựa chọn MCCB có dòng định mức lớn hơn tải hiện tại?

Trong một số hệ thống điện có kế hoạch mở rộng phụ tải trong tương lai, việc lựa chọn MCCB có dòng định mức phù hợp với khả năng mở rộng có thể giúp hạn chế việc phải thay thế thiết bị khi tải tăng.

Ví dụ, hệ thống hiện tại có dòng tải khoảng 500A nhưng dự kiến sẽ mở rộng trong tương lai. Việc lựa chọn MCCB có cấp dòng phù hợp và có khả năng điều chỉnh thông số bảo vệ có thể giúp linh hoạt hơn trong quá trình vận hành.

Tuy nhiên, không nên lựa chọn MCCB có dòng định mức quá lớn chỉ với mục đích dự phòng. Việc lựa chọn cần dựa trên thiết kế hệ thống, tiết diện dây dẫn, khả năng chịu tải và yêu cầu bảo vệ thực tế.

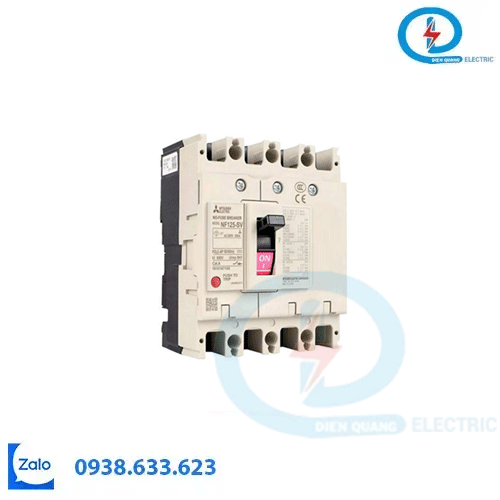

MCCB của Mitsubishi Electric

2. Cách điều chỉnh thông số bảo vệ quá tải trên MCCB Mitsubishi

Một trong những thông số quan trọng khi cài đặt MCCB Mitsubishi là chức năng bảo vệ quá tải. Việc điều chỉnh đúng thông số giúp MCCB phản ứng phù hợp khi dòng điện vượt quá mức cho phép trong một khoảng thời gian nhất định.

2.1. Tìm hiểu vùng bảo vệ quá tải

Để xác định thời gian MCCB tác động khi xảy ra quá tải, cần dựa vào đường đặc tính thời gian – dòng điện (Time-Current Characteristic) của từng model.

Ví dụ, giả sử một MCCB có:

Ir = 1000A
tr = 1 giây tại 6Ir

Khi dòng điện đạt mức:

6Ir = 6 × 1000 = 6000A

thì theo điều kiện giả định trên, thời gian tác động tương ứng là khoảng 1 giây.

Tuy nhiên, cần lưu ý rằng đặc tính tác động thực tế phụ thuộc vào từng dòng MCCB và bộ bảo vệ được sử dụng. Vì vậy, khi cài đặt cần tham khảo đúng catalog hoặc đường đặc tính của model MCCB Mitsubishi.

Ví dụ khi dòng điện ở mức 5Ir

Nếu dòng điện giảm xuống mức 5Ir, thời gian tác động sẽ không nhất thiết giữ nguyên như trường hợp 6Ir.

Để xác định thời gian cắt tại mức 5Ir, người dùng cần:

Xác định giá trị Ir đã cài đặt.
Tính dòng điện tương ứng với 5Ir.
Xác định vị trí 5Ir trên đường đặc tính thời gian – dòng điện.
Đối chiếu với trục thời gian trên biểu đồ để xác định khoảng thời gian tác động.

Do mỗi dòng MCCB Mitsubishi có đặc tính bảo vệ khác nhau, không nên áp dụng một giá trị thời gian cố định cho tất cả các model.

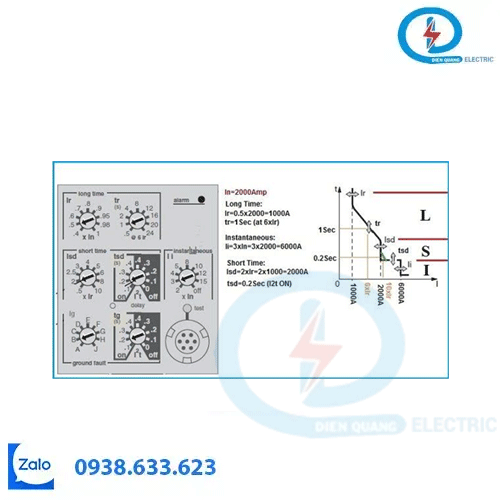

Thông số trên Aptomat MCCB Mitsubishi

Điều chỉnh thông số Aptomat MCCB Mitsubishi

3. Hướng dẫn cách điều chỉnh thông số Aptomat MCCB Mitsubishi

Để cài đặt MCCB Mitsubishi phù hợp với hệ thống điện, có thể thực hiện theo các bước cơ bản sau:

Bước 1: Xác định dòng điện định mức In

Kiểm tra thông tin trên nhãn MCCB hoặc tài liệu kỹ thuật để xác định chính xác dòng điện định mức In của thiết bị.

Bước 2: Xác định dòng tải của hệ thống

Tính toán hoặc đo dòng điện làm việc của tải để xác định mức dòng điện phù hợp cho chức năng bảo vệ quá tải.

Bước 3: Cài đặt giá trị Ir

Dựa trên dòng tải thực tế, khả năng chịu tải của dây dẫn và yêu cầu bảo vệ để lựa chọn giá trị Ir phù hợp.

Bước 4: Điều chỉnh thời gian bảo vệ quá tải

Thiết lập thông số tr theo yêu cầu của hệ thống và đặc tính bảo vệ của MCCB.

Khi cần xác định thời gian tác động tại các mức như 5Ir hoặc 6Ir, cần đối chiếu với đường đặc tính của chính model MCCB Mitsubishi đang sử dụng.

Bước 5: Kiểm tra lại hệ thống

Sau khi hoàn tất cài đặt, cần kiểm tra các thông số và khả năng hoạt động của MCCB để đảm bảo thiết bị đáp ứng đúng yêu cầu bảo vệ.

Lưu ý: Không nên tự ý thay đổi các thông số bảo vệ khi chưa xác định rõ đặc tính của MCCB và yêu cầu của hệ thống. Việc cài đặt nên được thực hiện bởi người có chuyên môn về điện.

4. Những lưu ý khi sử dụng Aptomat MCCB Mitsubishi

Lựa chọn MCCB phù hợp với dòng tải

MCCB Mitsubishi cần được lựa chọn dựa trên dòng điện tải, công suất hệ thống, khả năng chịu dòng của dây dẫn và yêu cầu bảo vệ. Cài đặt Ir phù hợp sẽ giúp hạn chế tình trạng MCCB tác động không cần thiết hoặc bảo vệ không hiệu quả.

Kiểm tra và bảo trì định kỳ

Trong quá trình sử dụng, nên kiểm tra tình trạng MCCB định kỳ, đặc biệt đối với các hệ thống điện công nghiệp hoạt động liên tục hoặc có phụ tải lớn.

Việc bảo trì giúp phát hiện sớm các vấn đề bất thường và duy trì khả năng đóng cắt, bảo vệ của thiết bị.

Tham khảo tài liệu kỹ thuật của Mitsubishi Electric

Các thông số cài đặt và đặc tính bảo vệ có thể khác nhau tùy theo từng model MCCB Mitsubishi. Vì vậy, trước khi điều chỉnh, nên kiểm tra catalog, hướng dẫn sử dụng và đường đặc tính bảo vệ của đúng model đang sử dụng.

Nhờ kỹ thuật viên hoặc kỹ sư điện hỗ trợ

Nếu chưa có kinh nghiệm trong việc cài đặt MCCB, người dùng nên nhờ kỹ sư điện hoặc kỹ thuật viên có chuyên môn thực hiện. Điều này giúp đảm bảo các thông số được thiết lập chính xác và an toàn cho toàn bộ hệ thống.

Kết luận

Aptomat MCCB Mitsubishi đóng vai trò quan trọng trong việc bảo vệ hệ thống điện trước các tình trạng quá tải và ngắn mạch. Việc hiểu rõ các thông số như In, Ir và tr, đồng thời cài đặt phù hợp với dòng tải thực tế sẽ giúp MCCB hoạt động hiệu quả và nâng cao độ an toàn cho hệ thống.
