1. Xác định loại mạch điện cần bảo vệ
Trước tiên cần xác định RCBO sẽ được sử dụng cho mạch nào:
- Mạch chiếu sáng.
- Mạch ổ cắm.
- Mạch máy nước nóng.
- Mạch điều hòa.
- Mạch thiết bị điện riêng biệt.
- Mạch trong tủ điện phân phối.
- Các mạch điện tại công trình, nhà xưởng.
Mỗi loại tải có đặc điểm khác nhau, vì vậy việc xác định đúng mạch giúp lựa chọn RCBO phù hợp hơn.
2. Xác định dòng điện định mức
Dòng điện định mức (A) là một trong những thông số quan trọng khi lựa chọn RCBO.
Có thể dựa trên công suất tải và điện áp của hệ thống để ước tính dòng điện làm việc:
Mạch 1 pha:
I ≈ P / (U × cosφ)
Trong đó:
- I: dòng điện tải (A)
- P: công suất tải (W)
- U: điện áp (V)
- cosφ: hệ số công suất
Đối với tải 3 pha, cách tính sẽ phụ thuộc vào cấu hình hệ thống và loại tải.
Sau khi xác định dòng tải, cần đối chiếu với tiết diện dây dẫn, phương pháp lắp đặt và yêu cầu bảo vệ để lựa chọn dòng định mức RCBO phù hợp.
👉 Không nên chọn RCBO chỉ vì dòng định mức lớn hơn dòng tải. Thiết bị bảo vệ phải được phối hợp phù hợp với dây dẫn và thiết kế của mạch.
3. Xác định dòng rò tác động
Ngoài dòng điện định mức tính bằng A, RCBO còn có thông số dòng rò tác động tính bằng mA.
Hai thông số này có ý nghĩa hoàn toàn khác nhau:
- A: liên quan đến khả năng mang tải và bảo vệ quá dòng.
- mA: liên quan đến chức năng phát hiện và bảo vệ dòng rò.
Do đó, khi chọn RCBO cần xác định mức dòng rò phù hợp với yêu cầu của mạch và model sản phẩm.
4. Chọn số cực phù hợp
RCBO Mitsubishi có thể có nhiều cấu hình cực khác nhau tùy dòng sản phẩm.
Việc lựa chọn số cực cần căn cứ vào:
- Hệ thống điện 1 pha hay 3 pha.
- Cách bố trí dây pha và dây trung tính.
- Sơ đồ điện.
- Yêu cầu đóng cắt của mạch.
- Cấu hình cụ thể của model.
Không nên lựa chọn 1P+N hoặc 2P chỉ dựa trên tên gọi mà cần kiểm tra catalogue của model dự kiến sử dụng.
5. Kiểm tra khả năng cắt
Khi xảy ra ngắn mạch, dòng sự cố có thể tăng lên rất cao.
Vì vậy, khả năng cắt là thông số quan trọng khi lựa chọn RCBO. Giá trị này cần phù hợp với dòng ngắn mạch dự kiến tại vị trí lắp đặt.
Đặc biệt đối với tủ điện và hệ thống công suất lớn, cần xem xét khả năng cắt cũng như sự phối hợp bảo vệ giữa các thiết bị.
6. Kiểm tra đặc tính tác động
Tùy loại tải và model RCBO, đặc tính tác động cũng là thông số cần quan tâm.
Đối với những tải có dòng khởi động hoặc đặc điểm vận hành đặc biệt, cần lựa chọn đặc tính tác động phù hợp theo thiết kế hệ thống và catalogue nhà sản xuất.

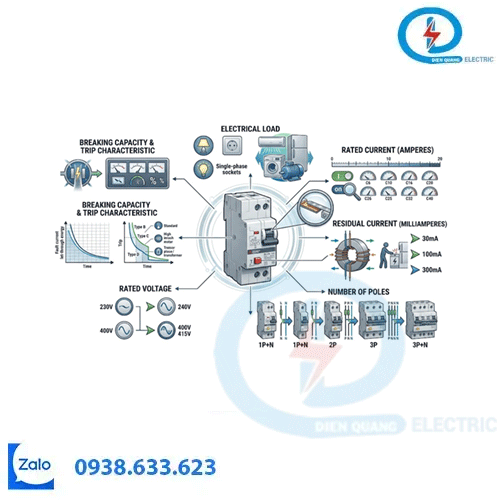

7. Kiểm tra điện áp và model sản phẩm
Trước khi đặt mua, cần đối chiếu:
- Điện áp định mức.
- Dòng điện định mức.
- Số cực.
- Dòng rò tác động.
- Khả năng cắt.
- Đặc tính tác động.
- Kiểu lắp đặt.
- Tiêu chuẩn.
- Mã/model chính xác.
Đây là bước quan trọng để tránh chọn nhầm thiết bị có thông số không phù hợp với hệ thống.

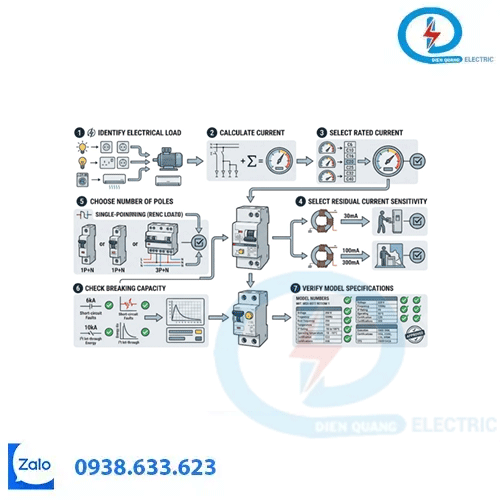

Quy trình chọn RCBO Mitsubishi đơn giản
Có thể thực hiện theo trình tự:
Xác định tải → Tính dòng điện → Chọn dòng định mức → Xác định dòng rò → Chọn số cực → Kiểm tra khả năng cắt → Đối chiếu catalogue → Chọn model
Đây là cách tiếp cận giúp lựa chọn RCBO dựa trên yêu cầu kỹ thuật thay vì chỉ dựa vào thương hiệu hoặc giá bán.
Kết luận
Để chọn RCBO Mitsubishi phù hợp, cần xem xét tổng thể tải điện, dây dẫn, dòng định mức, dòng rò, số cực, khả năng cắt và đặc tính của thiết bị.
Nếu chưa xác định được model phù hợp, nên cung cấp thông tin về nguồn điện, công suất tải, loại tải và sơ đồ mạch để được tư vấn chính xác hơn.
