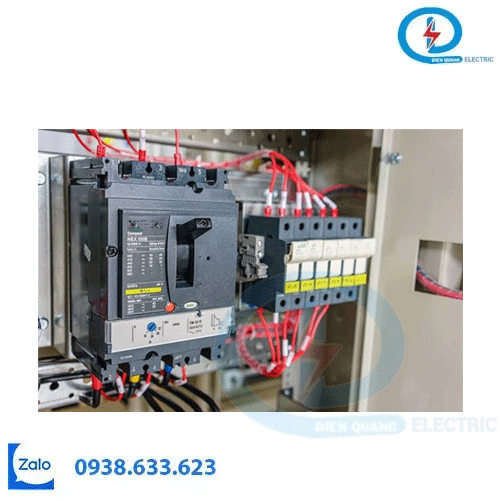

1. MCCB Mitsubishi là gì?

MCCB (Molded Case Circuit Breaker) là thiết bị đóng cắt và bảo vệ mạch điện, thường được sử dụng trong các hệ thống có dòng điện lớn hơn so với phạm vi sử dụng phổ biến của MCB.

MCCB có nhiệm vụ chính là bảo vệ hệ thống trước các tình trạng như:

  • Quá tải.
  • Ngắn mạch.
  • Đóng cắt nguồn điện.
  • Cô lập mạch điện khi cần bảo trì hoặc xử lý sự cố.

MCCB Mitsubishi, trong đó có các dòng như WS-V Series, được sử dụng trong nhiều hệ thống phân phối điện và công trình công nghiệp.

2. Dòng điện định mức MCCB là gì?

Dòng điện định mức (In) là thông số cho biết mức dòng điện mà MCCB được thiết kế để làm việc trong điều kiện bình thường theo các điều kiện kỹ thuật quy định.

Khi lựa chọn MCCB, dòng định mức cần phù hợp với dòng tải của mạch điện.

Có thể hiểu đơn giản:

Dòng tải của hệ thống → Xác định dòng định mức MCCB → Kiểm tra khả năng chịu tải của dây dẫn → Kiểm tra khả năng cắt.

Ví dụ, nếu một hệ thống có dòng tải tính toán khoảng 80A, không nên lựa chọn MCCB chỉ dựa trên con số 80A mà cần xem xét thêm điều kiện làm việc, dây dẫn, phương án bảo vệ và yêu cầu của thiết kế.

Do đó, việc lựa chọn MCCB cần dựa trên tổng thể hệ thống điện, không chỉ dựa vào một thông số riêng lẻ.

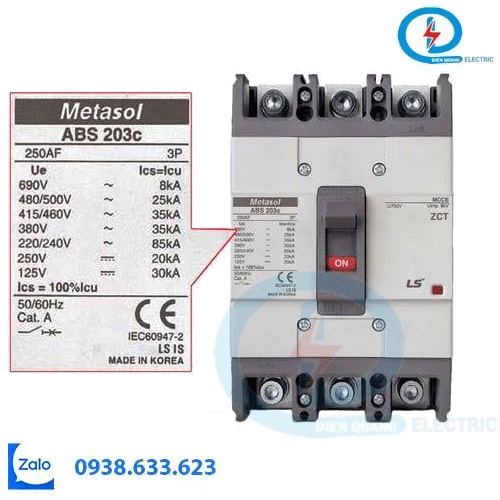

3. Khả năng cắt của MCCB là gì?

Khả năng cắt là một trong những thông số quan trọng nhất của MCCB.

Khi xảy ra ngắn mạch, dòng điện sự cố có thể tăng lên rất lớn trong thời gian ngắn. MCCB phải có khả năng cắt dòng sự cố trong giới hạn được nhà sản xuất quy định.

Hai thông số thường gặp là:

Icu – Khả năng cắt ngắn mạch cực đại

Icu (Ultimate Short-Circuit Breaking Capacity) thể hiện khả năng cắt dòng ngắn mạch cực đại của MCCB theo điều kiện thử nghiệm và tiêu chuẩn áp dụng.

Đây là thông số quan trọng để đánh giá MCCB có phù hợp với mức dòng ngắn mạch dự kiến tại vị trí lắp đặt hay không.

Ics – Khả năng cắt ngắn mạch khi vận hành

Ics (Service Short-Circuit Breaking Capacity) thể hiện khả năng cắt ngắn mạch phục vụ cho điều kiện vận hành theo tiêu chuẩn của thiết bị.

Khi lựa chọn MCCB cho các hệ thống quan trọng như nhà máy, tòa nhà hoặc dây chuyền sản xuất, việc xem xét cả Icu và Ics sẽ giúp đánh giá thiết bị toàn diện hơn.

4. Cách chọn MCCB Mitsubishi theo dòng định mức

Để lựa chọn dòng định mức phù hợp, trước tiên cần xác định dòng điện làm việc của tải.

Có thể tham khảo quy trình:

Bước 1: Xác định công suất tải

Xác định tổng công suất của các thiết bị sử dụng trên mạch cần bảo vệ.

Bước 2: Tính dòng điện tải

Đối với hệ thống 1 pha hoặc 3 pha, dòng điện được tính dựa trên công suất, điện áp và các yếu tố liên quan như hệ số công suất.

Với hệ thống 3 pha, công thức tham khảo:

I = P / (√3 × U × cosφ)

Trong đó:

  • I: dòng điện tải.
  • P: công suất.
  • U: điện áp dây.
  • cosφ: hệ số công suất.

Đây là công thức tham khảo; khi thiết kế thực tế cần xét đến hiệu suất, hệ số đồng thời, đặc tính tải và các yêu cầu kỹ thuật liên quan.

Bước 3: Chọn MCCB có dòng định mức phù hợp

Sau khi xác định dòng tải, lựa chọn MCCB có dòng định mức phù hợp với mạch và dây dẫn.

Không nên chọn MCCB quá lớn so với khả năng chịu tải của dây dẫn, bởi khi đó thiết bị bảo vệ có thể không đáp ứng đúng mục tiêu bảo vệ dây dẫn.

5. Cách chọn MCCB theo khả năng cắt

Sau khi xác định dòng định mức, cần kiểm tra dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Nguyên tắc cơ bản:

Khả năng cắt của MCCB ≥ Dòng ngắn mạch dự kiến

Ví dụ:

Nếu dòng ngắn mạch dự kiến tại tủ điện là 25kA, MCCB được lựa chọn phải có khả năng cắt phù hợp với mức sự cố này theo điều kiện và tiêu chuẩn áp dụng.

Không nên chọn MCCB chỉ dựa vào dòng định mức. Một MCCB 250A có thể có nhiều phiên bản với khả năng cắt khác nhau.

Do đó, khi đặt hàng cần kiểm tra đúng mã sản phẩm, không chỉ kiểm tra thông số Ampe.

6. Ví dụ lựa chọn MCCB Mitsubishi cho hệ thống điện

Giả sử một tủ điện có dòng tải tính toán khoảng 180A và dòng ngắn mạch dự kiến tại vị trí lắp đặt là 30kA.

Khi đó, người thiết kế có thể thực hiện theo trình tự:

Dòng tải: 180A
↓
Xác định dòng định mức MCCB phù hợp
↓
Kiểm tra tiết diện và khả năng chịu tải của dây dẫn
↓
Xác định dòng ngắn mạch dự kiến: 30kA
↓
Kiểm tra Icu/Ics của MCCB
↓
Đối chiếu với catalogue và yêu cầu thiết kế
↓
Chọn mã MCCB Mitsubishi phù hợp

Ví dụ trên chỉ nhằm minh họa phương pháp lựa chọn. Mã MCCB cụ thể cần được xác định dựa trên catalogue Mitsubishi và thiết kế điện thực tế.

7. Những sai lầm thường gặp khi chọn MCCB

Chỉ quan tâm đến dòng Ampe

Nhiều người chỉ hỏi MCCB 100A, 160A, 250A... mà bỏ qua khả năng cắt.

Trong khi đó, khả năng cắt lại rất quan trọng đối với các hệ thống có mức dòng ngắn mạch cao.

Chọn MCCB có dòng định mức quá lớn

MCCB không phải càng lớn càng tốt.

Nếu chọn thiết bị có dòng định mức quá cao so với dây dẫn và tải, khả năng bảo vệ của hệ thống có thể không đạt yêu cầu thiết kế.

Không kiểm tra dòng ngắn mạch

Đây là một trong những yếu tố quan trọng khi lựa chọn MCCB cho nhà máy, nhà xưởng và các công trình có hệ thống điện công suất lớn.

Chỉ nhìn tên thương hiệu

Mitsubishi là thương hiệu thiết bị điện nổi tiếng, nhưng điều đó không có nghĩa mọi MCCB Mitsubishi đều phù hợp với mọi hệ thống.

Đúng thương hiệu nhưng sai mã sản phẩm vẫn có thể dẫn đến lựa chọn không phù hợp.

8. MCCB Mitsubishi phù hợp với những công trình nào?

Tùy theo model và thông số kỹ thuật, MCCB Mitsubishi có thể được lựa chọn cho nhiều hệ thống như:

🏠 Nhà ở: tủ điện tổng, hệ thống điện công suất lớn.

🏢 Tòa nhà và công trình: tủ điện phân phối, hệ thống M&E.

🏗️ Công trường: hệ thống cấp điện phục vụ thi công và các tủ điện phân phối.

🏭 Nhà xưởng: hệ thống phân phối điện cho máy móc và thiết bị.

⚙️ Nhà máy: tủ điện tổng, tủ điện nhánh và các hệ thống cấp nguồn công nghiệp.
